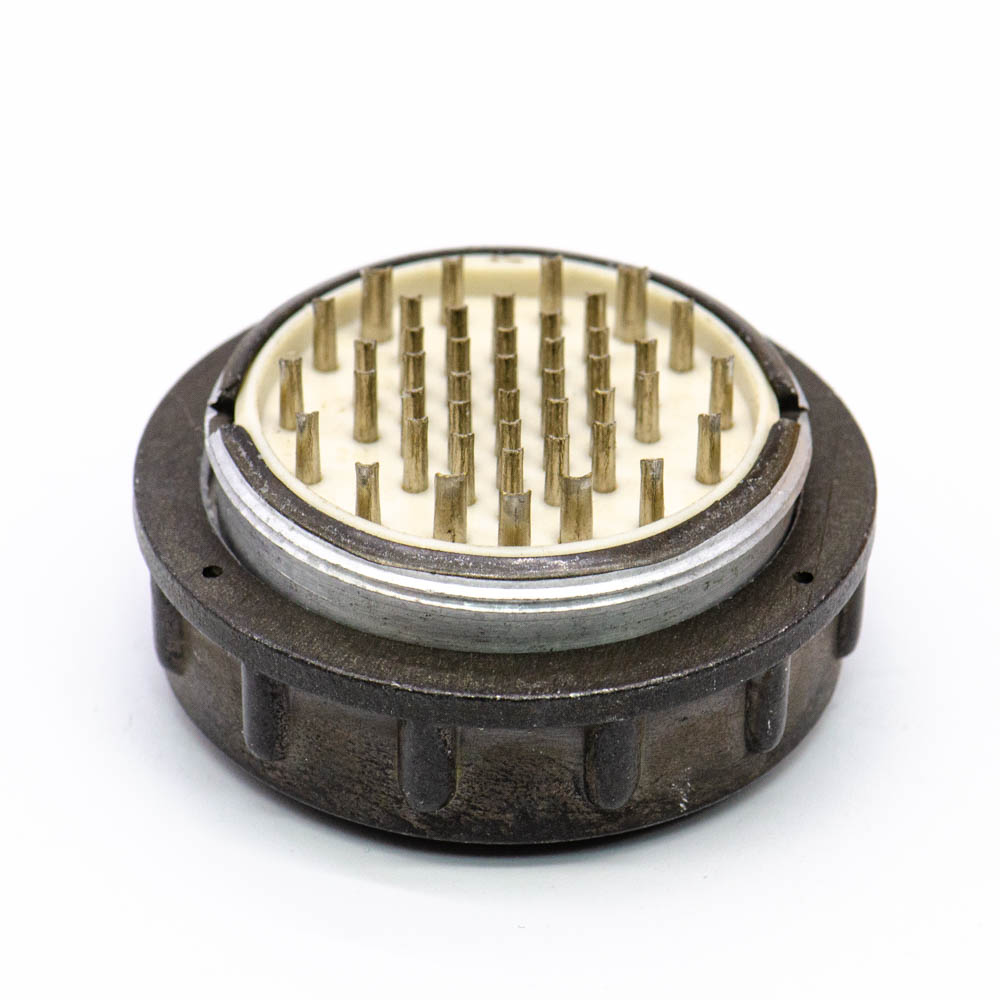

ОНЦ-РГ-09-45/39-В11 Вилка кабельная, бР0.364.082ТУ, перекрут(арт. OP-1313)

АО «Завод Элекон»; " 1" - ОТК
СССР
Артикул (ID): OP-1313
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования бР0.364.082ТУ
Подробная документация
Аналоги и альтернативы
ID: 242563
На складе 160 шт
  • Цена от 565 ₽
  • 1 шт 590 ₽
  • от 5 шт 565 ₽
Количество
Быстрый заказ

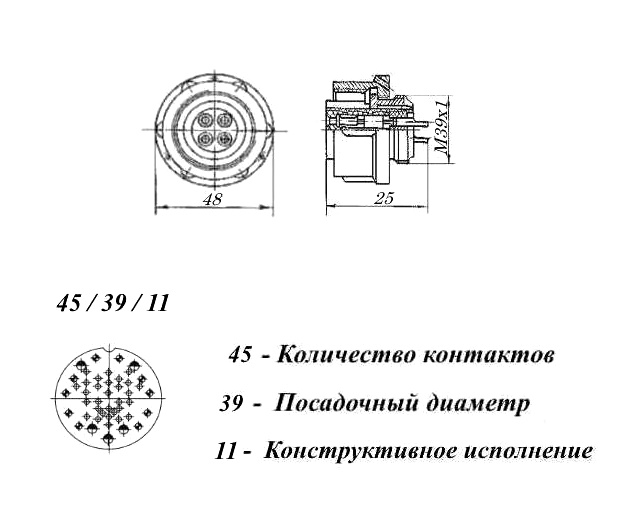

ОНЦ-РГ-09-45/39-В11 Вилка кабельная, перекрут - разъём низкочастотный цилиндрический малогабаритный. Структура условного обозначения: ОНЦ-РГ-09 - тип соединителя; 45 – количество контактов; 39 - условный размер корпуса; В - вилка; 11 – конструктивное исполнение (кабельная часть, без кожуха (патрубка); покрытие контактов - никель. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Вилка кабельная ОНЦ-РГ-09-45/39-В11 сочленяется с блочными розетками 2РМТ45БПН39Г2В1В, 2РМТ45БПЭ39Г2В1В, 2РМТ45БУН39Г2В1В, 2РМТ45БУЭ39Г2В1В. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ОНЦ-РГ-09-45/39-В11 Вилка кабельная, бР0.364.082ТУ, перекрут
Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 28
Дата изготовленияi 1976-1991
Транслитерация ONTs-RG-09-45/39-V11 Cable plug, bR0.364.082TU, twist
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.082ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов ОНЦ-РГ-09
Условный размер корпуса 39
Количество контактов 45 контактов
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса К - кабельный
Вид патрубка нет
Сочетание контактов 1 - 40 контактов Ø 1 mm; 5 контактов Ø 1,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 40 - Ø 1 mm; 5 - Ø 1,5 mm
Контакт извлекаемый нет
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора пластмасса
Цвет изолятора черный
Габаритные размеры L*W*H 48х25 mm
Диаметр корпуса 48 mm
Высота корпуса 25 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Фактическая маркировка ОНЦ-РГ-09-45/39-В17
Рабочее положение любое
Наличие паспорта - этикетки есть
Взаимосочленение блочные розетки 2РМТ
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМТ…, 2РМДТ..., 2PX..., WY..., WS...

Техническая информация

Рабочее напряжение, max 500 V
Рабочий ток на контакт, max 4 A - для контактов Ø 1 mm; 8 A - для контактов Ø 1,5 mm
Сопротивление контактов не более 50 mΩ - для контактов Ø 1 mm; 30 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-500 Hz
- амплитуда ускорения 10 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 40 g
Механический удар многократное действие: длительность действия 2 - 10 ms
Механический удар однократное действие: пиковое ударное ускорение 150 g

Условия экплуатации

Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
ОНЦ-РГ-09-45/39-В11 Вилка кабельная, бР0.364.082ТУ, перекрут   (datasheet)
