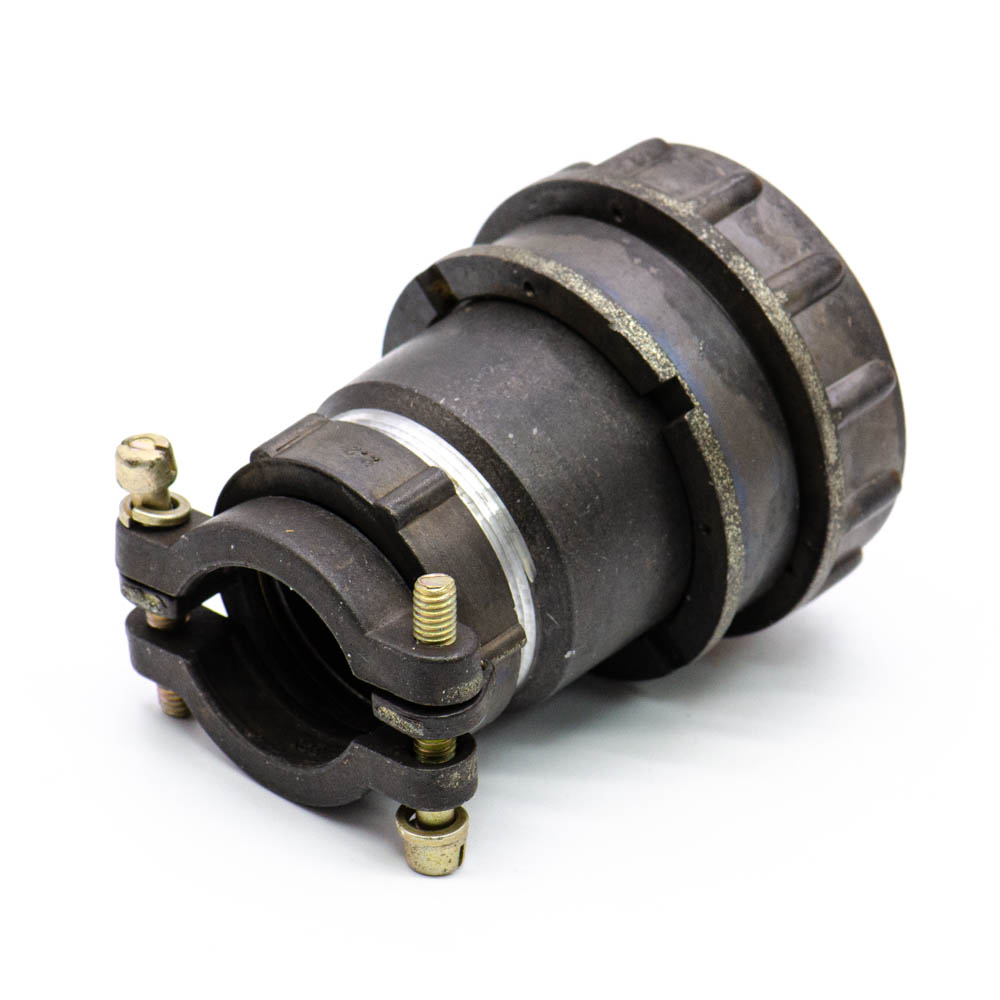

ОНЦ-РГ-09-45/39-В12 Вилка кабельная (арт. OP-1241)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Цилиндрический низкочастотный соединитель ОНЦ-РГ-09-45/39-В12 предназначен для работы в
электрических цепях постоянного, переменного (частотой до 3 МГц) токов.
Соединитель предназначен для внутреннего монтажа
Сопротивление изоляции не менее , МОм - 5000
Сопротивление контактов , не более мОм    d  1,0 мм - 50
                                                                            d  1.5 мм - 30
Интервал рабочих температур - от -60 оС до +70 оС
Покрытие контактов - никель
Климатическое исполнение - УХЛ

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО «Завод Элекон»
Страна происхождения СССР
ТУ бРО.364.082ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 88
Дата изготовленияi 1976-1991
Транслитерация ONTS-RG-09-45/39-V12
Вид упаковки самоупаковка
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бРО.364.082ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей ОНЦ-РГ-09
Условный размер корпуса 39
Типоразмер корпуса отечественный 39
Количество выводов или контактов 45
Условный номер контактного набора 40 контактов Ø 1 mm; 5 контактов Ø 1,5 mm
Покрытие выводов или контактов Ni (никель)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения врубной
Поляризация корпуса одношпоночная
Метод монтажа объемный
Фактическая маркировка ОНЦ-РГ-09-45/39-В12
Цвет изделия серый

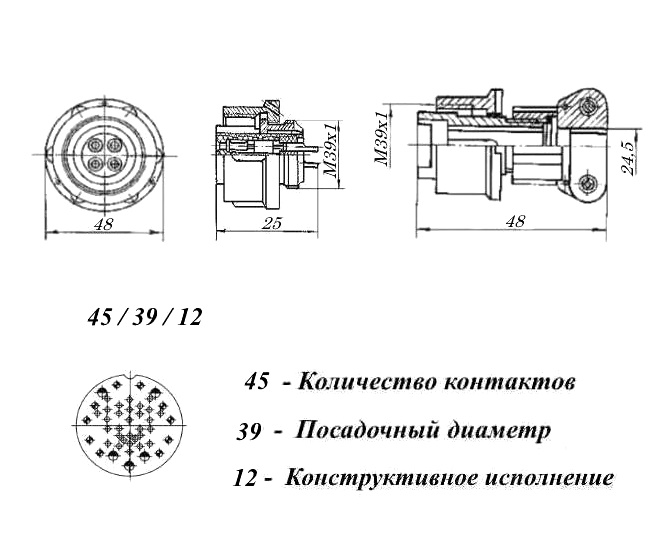

Габаритные размеры L*W*H 67х48 mm
Материал вставки (изолятора) карболит
Гайка патрубка для неэкранированого кабеля
Тип контактов штырь
Герметичность нет

Техническая информация

Сопротивление контактов не более 50 mΩ - для контактов Ø 1 mm; 30 mΩ - для контактов Ø 1,5 mm
Номинальное напряжение 500 VAC
Рабочий ток 4 A - для контактов Ø 1 mm; 8 A - для контактов Ø 1.5 mm
- диапазон частот 1-500 Hz
- амплитуда ускорения 300 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 400 m/с²

Условия экплуатации

Минимальная наработка при температуре max +100°С 10 000 час.
Интервал рабочих температур от -60 до +70°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
