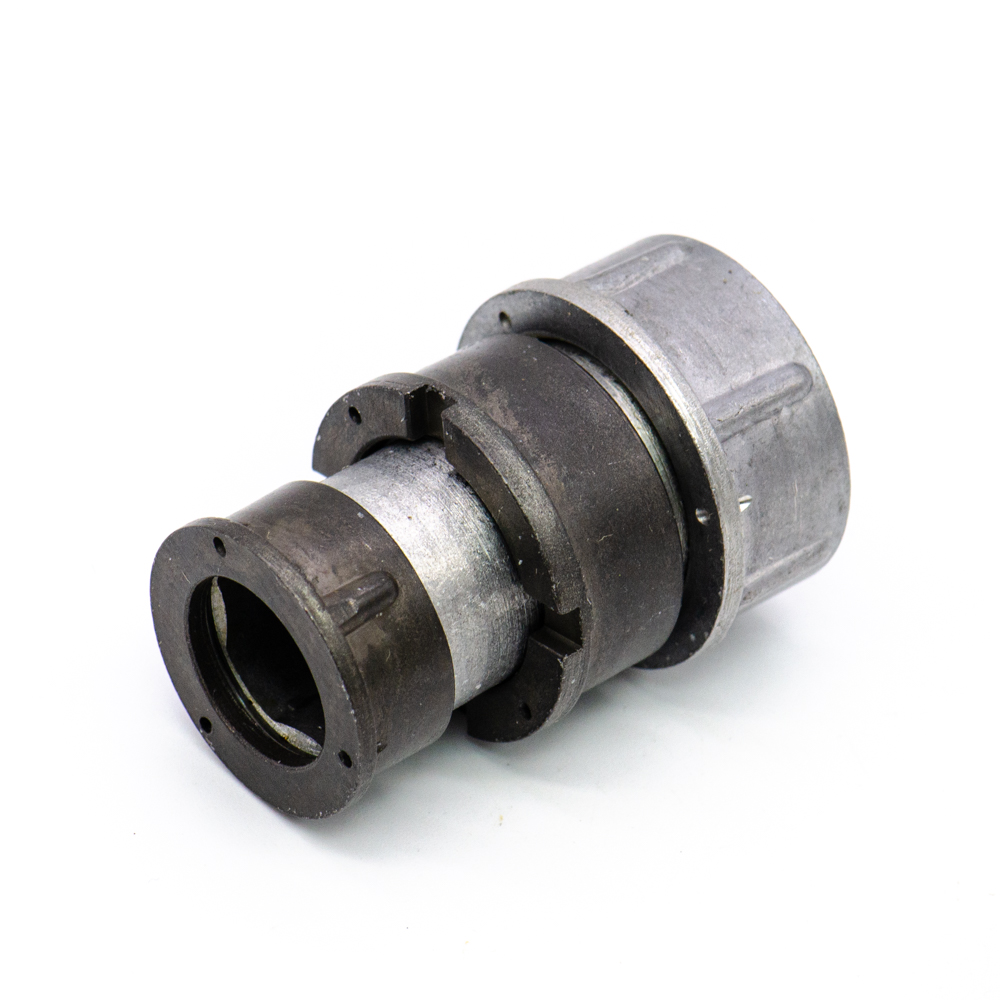

ОНЦ-РГ-09-10/22-В13 Вилка кабельная, бР0.364.082 ТУ(арт. SN-8052)

АО «Завод Элекон»; " 1" - ОТК
СССР
Артикул (ID): SN-8052
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования бР0.364.082 ТУ
Подробная документация
Аналоги и альтернативы
ID: 256492
На складе 8 шт
  • Цена от 565 ₽
  • 1 шт 590 ₽
  • от 5 шт 565 ₽
Количество
Быстрый заказ

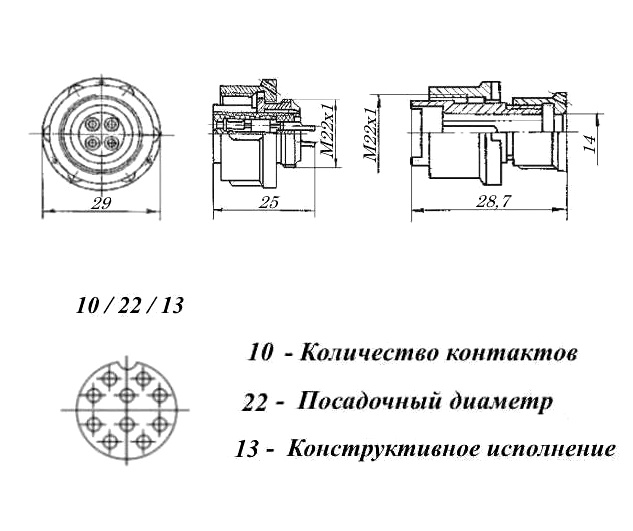

ОНЦ-РГ-09-10/22-В13 Вилка кабельная - разъём низкочастотный цилиндрический малогабаритный. Структура условного обозначения: ОНЦ-РГ-09 - тип соединителя; 10 – количество контактов; 22 - условный размер корпуса; В - вилка; 13 – конструктивное исполнение (кабельная часть экранированная, с прямым кожухом(патрубком); покрытие контактов - никель. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Кабельные вилки ОНЦ-РГ-09 сочленяется с блочными розетками 2РМТ22БПН10Г1В1В, 2РМТ22БПЭ10Г1В1В, 2РМТ22БУН10Г1В1В, 2РМТ22БУЭ10Г1В1В. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ОНЦ-РГ-09-10/22-В13 Вилка кабельная, бР0.364.082 ТУ
Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 26
Дата изготовленияi 1976-1991
Транслитерация ONTs-RG-09-10/22-V13 Cable plug, bР0.364.082 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.082 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов ОНЦ-РГ-09
Условный размер корпуса 22
Количество контактов 10 контактов
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 22 - 10 контактов Ø 1 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 10 - Ø 1 mm
Контакт извлекаемый нет
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора пластмасса
Цвет изолятора белый
Габаритные размеры L*W*H 29х48 mm
Диаметр корпуса 29 mm
Высота корпуса 48 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Фактическая маркировка ОНЦ-РГ-09-10/22-В13
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные розетки 2РМТ
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМТ…, 2РМДТ..., 2PX..., WY..., WS...

Техническая информация

Рабочее напряжение, max 500 V
Рабочий ток на контакт, max 5 A - для контактов Ø 1 mm
Сопротивление контактов не более 50 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-500 Hz
- амплитуда ускорения 10 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 40 g
Механический удар многократное действие: длительность действия 2 - 10 ms
Механический удар однократное действие: пиковое ударное ускорение 150 g

Условия экплуатации

Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
ОНЦ-РГ-09-10/22-В13 Вилка кабельная, бР0.364.082 ТУ   (datasheet)
