ОНЦ-РГ-09-10/22-В12 Вилка кабельная, перекрут (арт. TW-6480)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%
Купить со скидкой
СССР
Артикул (ID): TW-6480
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1987
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ бРО.364.082ТУ
Подробная документация
Аналоги и альтернативы
ID: 282138
На складе 1 шт
  • Цена от
    Включая НДС
     600 ₽
  • 1 шт. 600 ₽
Количество
Быстрый заказ

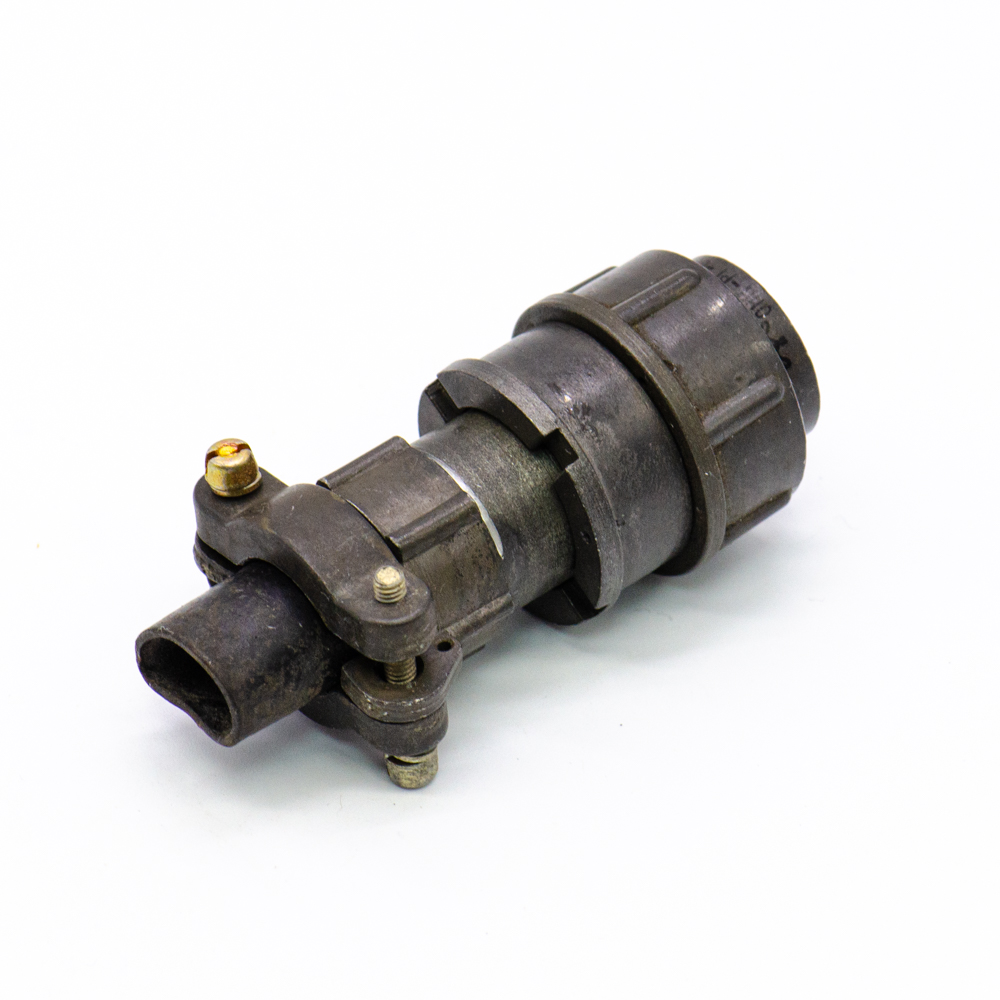

Цилиндрический низкочастотный соединитель ОНЦ-РГ-09-10/22-В12
ОНЦ-РГ-09 - тип изделия, 10-кол-во контактов, 22-типоразмер корпуса, В-вилка, 12-конструктивное исполнение-кабельная часть неэкранированная с прямым кожухом. Покрытие контактов - никель. Сочленяется с 2РМТ22Б(БПН)10Г1В1. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения СССР
ТУ бРО.364.082ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 37
Дата выпуска 1987
Транслитерация ONTS-RG-09-10/22-V17
Вид упаковки самоупаковка
Состояние упаковки самоупаковка
Нормы и требования бРО.364.082 ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей ОНЦ-РГ-09
Условный размер корпуса 22
Типоразмер корпуса отечественный 22
Количество выводов или контактов 10
Условный номер контактного набора все контакты Ø 1 mm
Покрытие выводов или контактов Ni (никель)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Поляризация корпуса одношпоночная
Метод монтажа объемный
Фактическая маркировка ОНЦ-РГ-09-10/22-В14
Цвет изделия серый
Габаритные размеры L*W*H 55х30 mm
Материал вставки (изолятора) пластмасса
Гайка патрубка для неэкранированого кабеля
Тип контактов штырь
Герметичность нет
Дополнительные характеристики перекрут

Техническая информация

Сопротивление контактов не более 50
Номинальное напряжение 500
Рабочий ток 5
- диапазон частот 1
- амплитуда ускорения 100
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 5 000
Ускорение при механическом ударе одиноч. действия 1 500
Ускорение при механическом ударе многокр. действия 400

Условия экплуатации

Минимальная наработка при температуре max +100°С 10 000
Интервал рабочих температур -60
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Примечание перекрут
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
ОНЦ-РГ-09-10/22-В12 Вилка кабельная, перекрут
