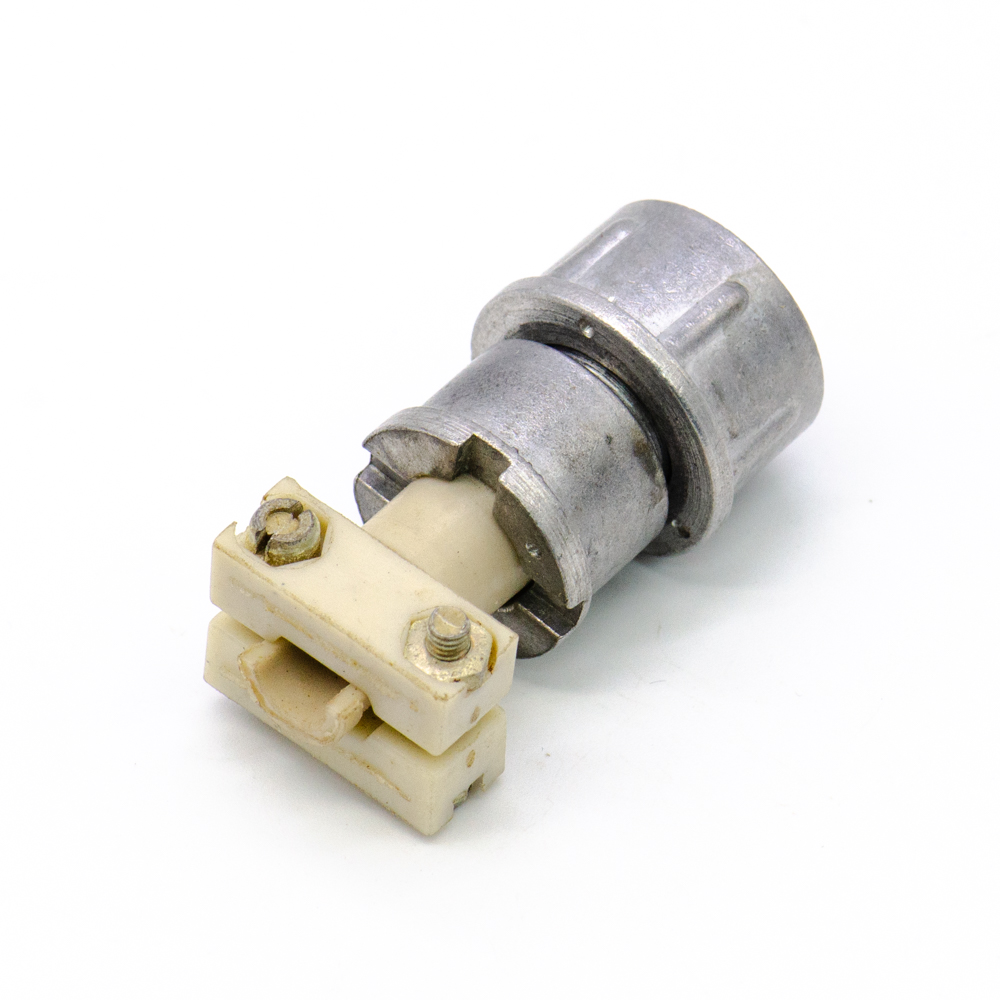

ОНЦ-РГ-09-4/14-В17 Вилка кабельная перекрут(арт. KT-2205)

РОССИЯ
Артикул (ID): KT-2205
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1992-1999
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования бРО.364.082 ТУ
Подробная документация
ID: 507169
На складе 2 шт
  • Цена от
    499.00 ₽
    399.20 ₽
  • Скидка -20%
  • 1 шт 399.20 ₽
    499 ₽
Количество
Быстрый заказ

Вилка ОНЦ-РГ-09-4/14-В17 соединитель электрический низкочастотный цилиндрические типа. Предназначена для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов - никель. Расшифровка: ОНЦ-РГ-09 - тип соединителя; 4 - количество контактов; 14 - условный размер корпуса; В - вилка; 17 - пластмассовое исполнение. Вся дополнительлная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ОНЦ-РГ-09-4/14-В17 Вилка кабельная перекрут
Торговая марка АО «Завод Элекон»
Страна происхождения РОССИЯ
ТУ бРО.364.082 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 17,9
Дата изготовленияi 1992-1999
Транслитерация ONC-RG-09-4/14- P17 Cable outlet
Состояние упаковки самоупаковка
Нормы и требования бРО.364.082 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей ОНЦ-РГ-09
Условный размер корпуса 14
Типоразмер корпуса отечественный 14
Количество выводов или контактов 4
Условный номер контактного набора все контакты Ø 1 mm
Покрытие выводов или контактов Ni (никель)
Тип кожуха или патрубка пластмассовый кожух
Метод сочленения резьбовой
Поляризация корпуса одношпоночная
Метод монтажа объемный
Фактическая маркировка ОНЦ-РГ-09-4/14-В12
Цвет изделия серый

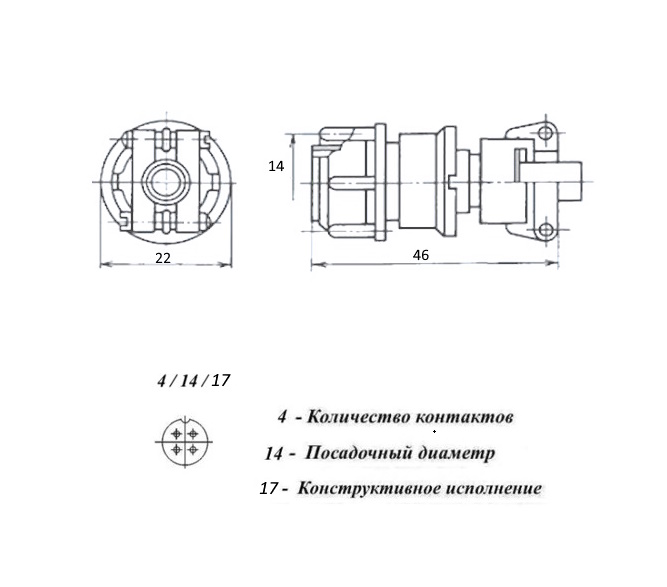

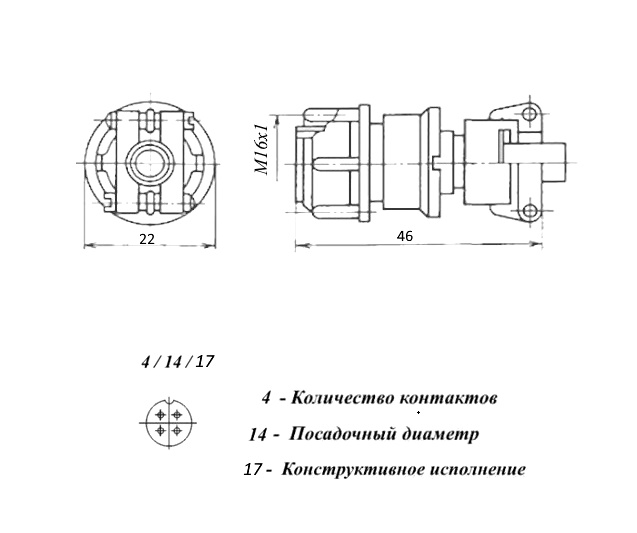

Габаритные размеры L*W*H 22х46 mm
Материал вставки (изолятора) пластмасса
Гайка патрубка для неэкранированого кабеля
Тип контактов штырь
Герметичность нет
Дополнительные характеристики перекрут

Техническая информация

Сопротивление контактов не более 50 mΩ
Номинальное напряжение 500 VAC
Рабочий ток 5 A
- диапазон частот 1-500 Hz
- амплитуда ускорения 100 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 1500 m/c²
Ускорение при механическом ударе многокр. действия 400 m/с²

Условия экплуатации

Минимальная наработка при температуре max +100°С 10 000 час.
Интервал рабочих температур от -60 до +70°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
ОНЦ-РГ-09-4/14-В17 Вилка кабельная перекрут   (datasheet)
