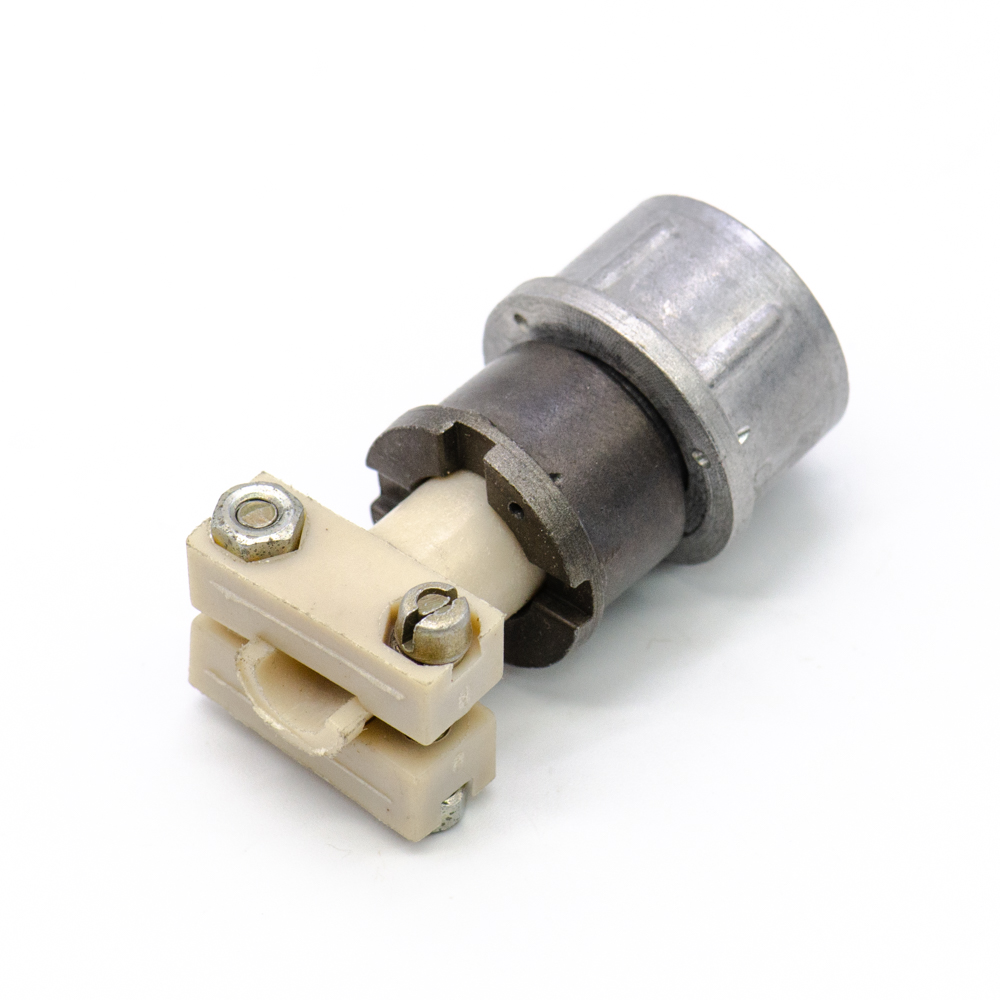

ОНЦ-РГ-09-4/14-Р17 Розетка кабельная..(арт. KT-2202)

СССР
Артикул (ID): KT-2202
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования бРО.364.082 ТУ
Подробная документация
ID: 507167
На складе 7 шт
  • Цена от
    499.00 ₽
    399.20 ₽
  • Скидка -20%
  • 1 шт 399.20 ₽
    499 ₽
Количество
Быстрый заказ

Вилка ОНЦ-РГ-09-4/14-Р17 соединитель электрический низкочастотный цилиндрические типа. Предназначена для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов - никель. Расшифровка: ОНЦ-РГ-09 - тип соединителя; 4 - количество контактов; 14 - условный размер корпуса; Р - розетка; 17 - пластмассовое исполнение. Вся дополнительлная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ОНЦ-РГ-09-4/14-Р17 Розетка кабельная..
Торговая марка АО «Завод Элекон»
Страна происхождения СССР
ТУ бРО.364.082 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 18,7
Дата изготовленияi 1976-1991
Транслитерация ONC-RG-09-4/14- P17 Cable outlet
Состояние упаковки самоупаковка
Нормы и требования бРО.364.082 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей ОНЦ-РГ-09
Условный размер корпуса 14
Типоразмер корпуса отечественный 14
Количество выводов или контактов 4
Условный номер контактного набора все контакты Ø 1 mm
Покрытие выводов или контактов Ni (никель)
Тип кожуха или патрубка пластмассовый кожух
Метод сочленения резьбовой
Поляризация корпуса одношпоночная
Метод монтажа объемный
Фактическая маркировка ОНЦ-РГ-09-4/14-Р17
Цвет изделия серый

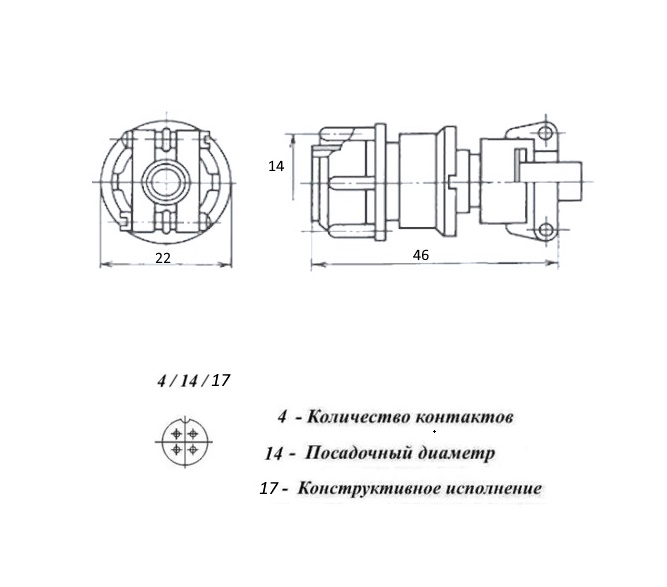

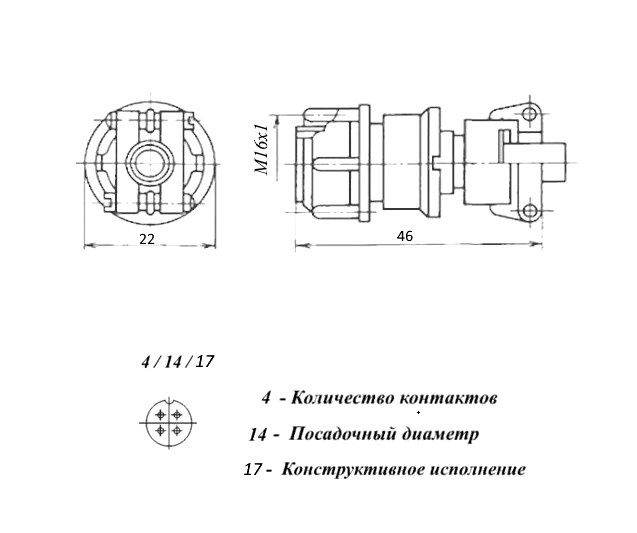

Габаритные размеры L*W*H 22х46 mm
Материал вставки (изолятора) пластмасса
Гайка патрубка для неэкранированого кабеля
Тип контактов гнездо
Герметичность нет

Техническая информация

Сопротивление контактов не более 50 mΩ
Номинальное напряжение 500 VAC
Рабочий ток 5 A
- диапазон частот 1-500 Hz
- амплитуда ускорения 100 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 1500 m/c²
Ускорение при механическом ударе многокр. действия 400 m/с²

Условия экплуатации

Минимальная наработка при температуре max +100°С 10 000 час.
Интервал рабочих температур от -60 до +70°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
ОНЦ-РГ-09-4/14-Р17 Розетка кабельная..   (datasheet)
