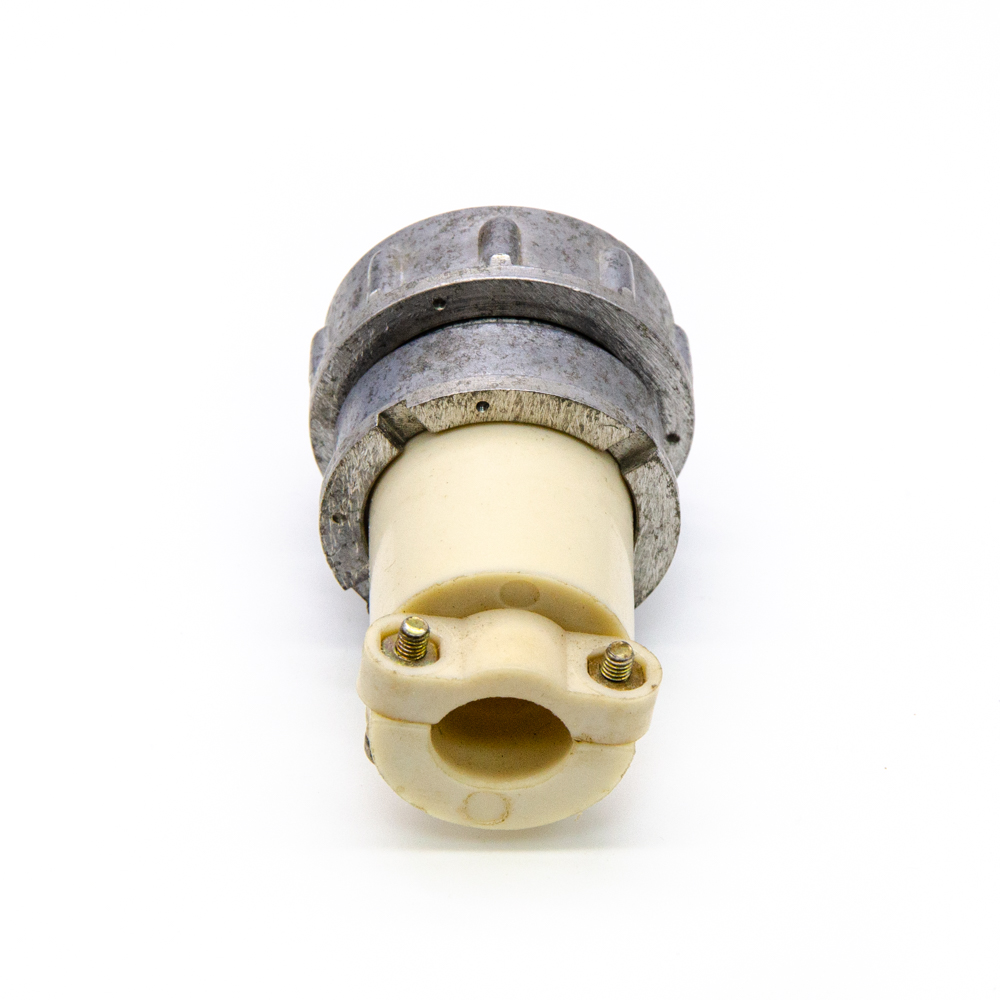

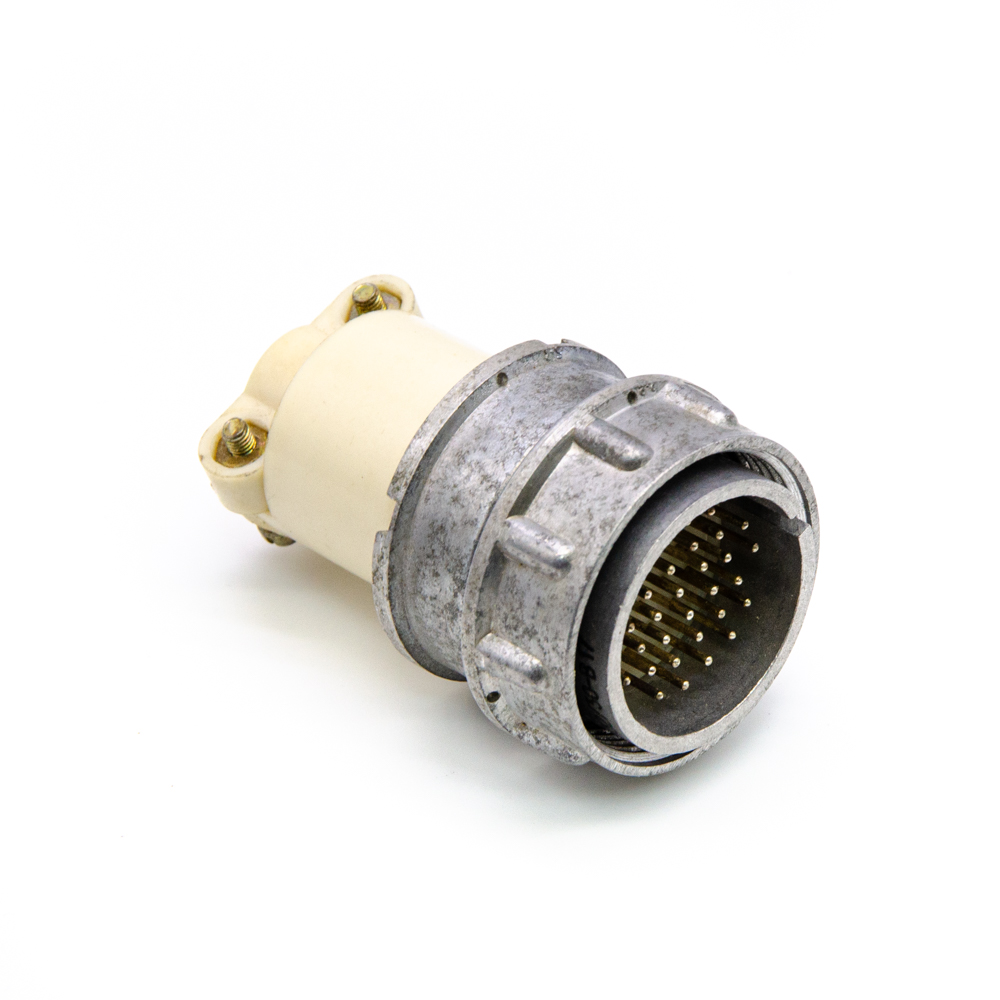

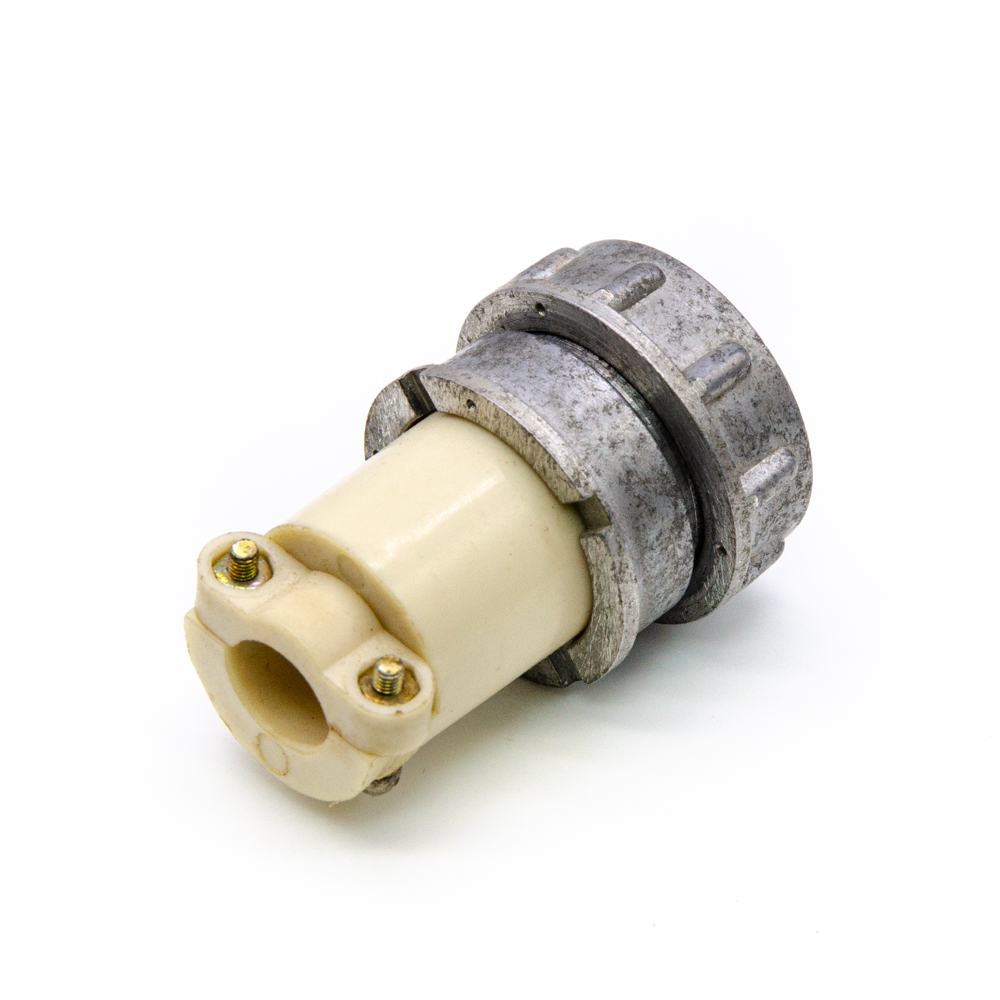

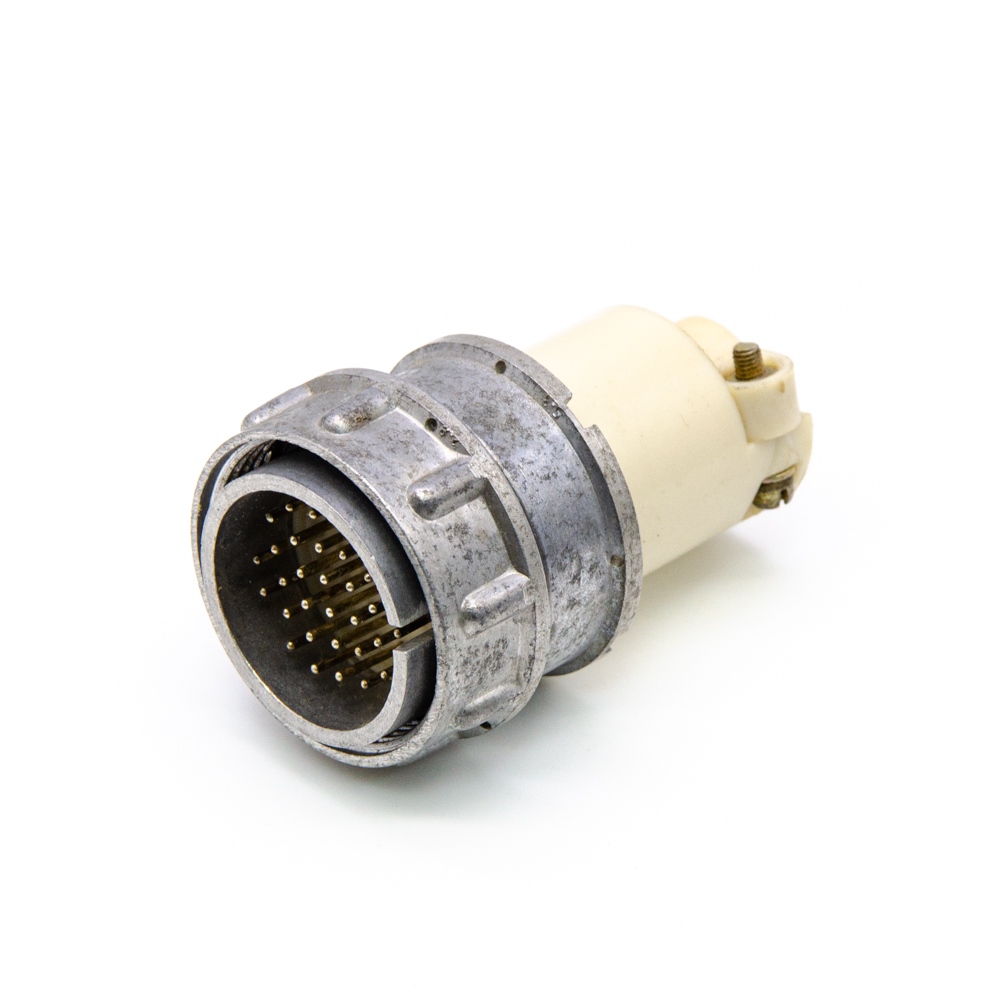

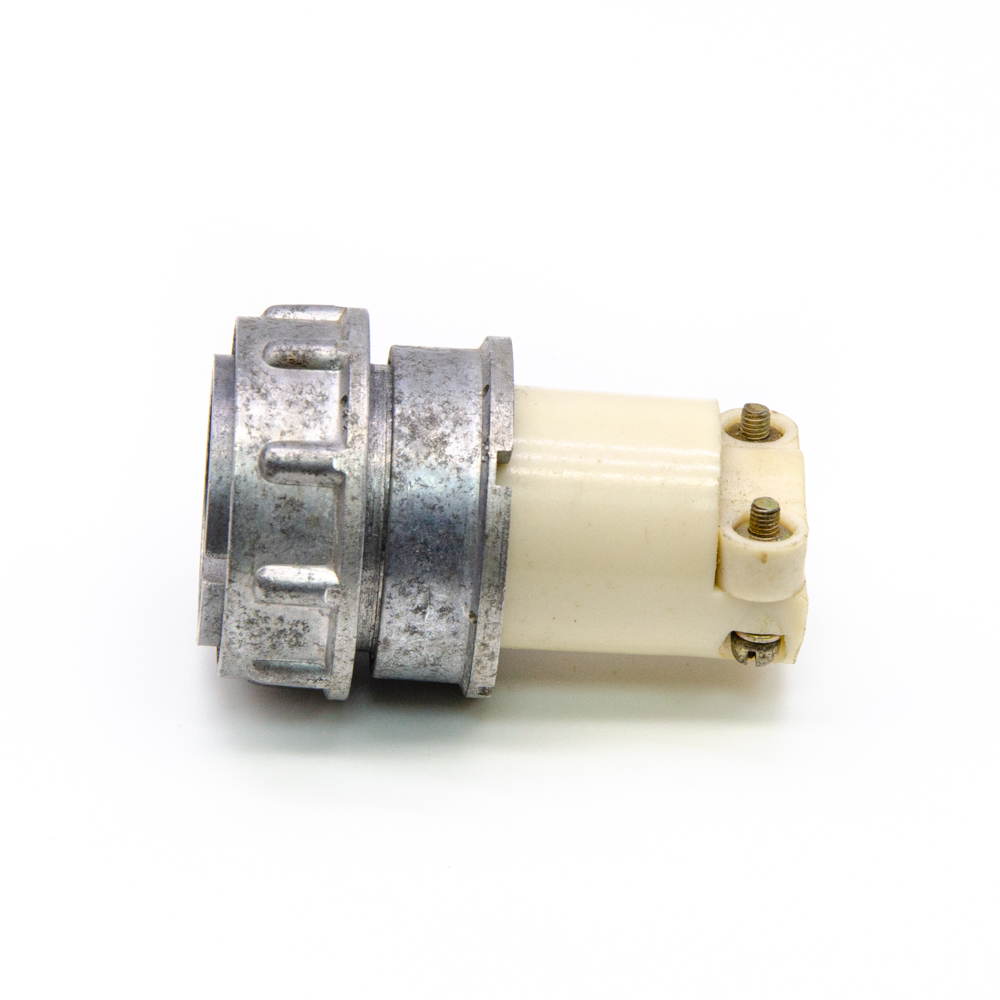

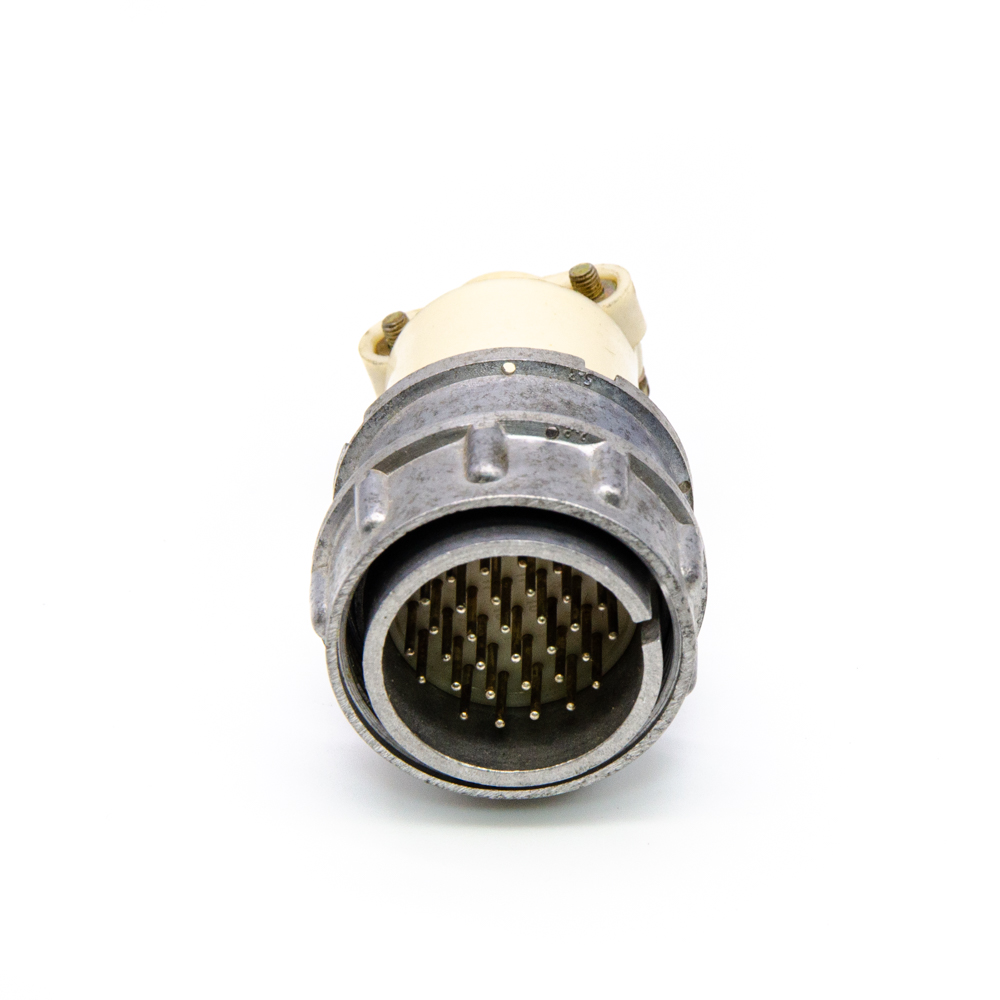

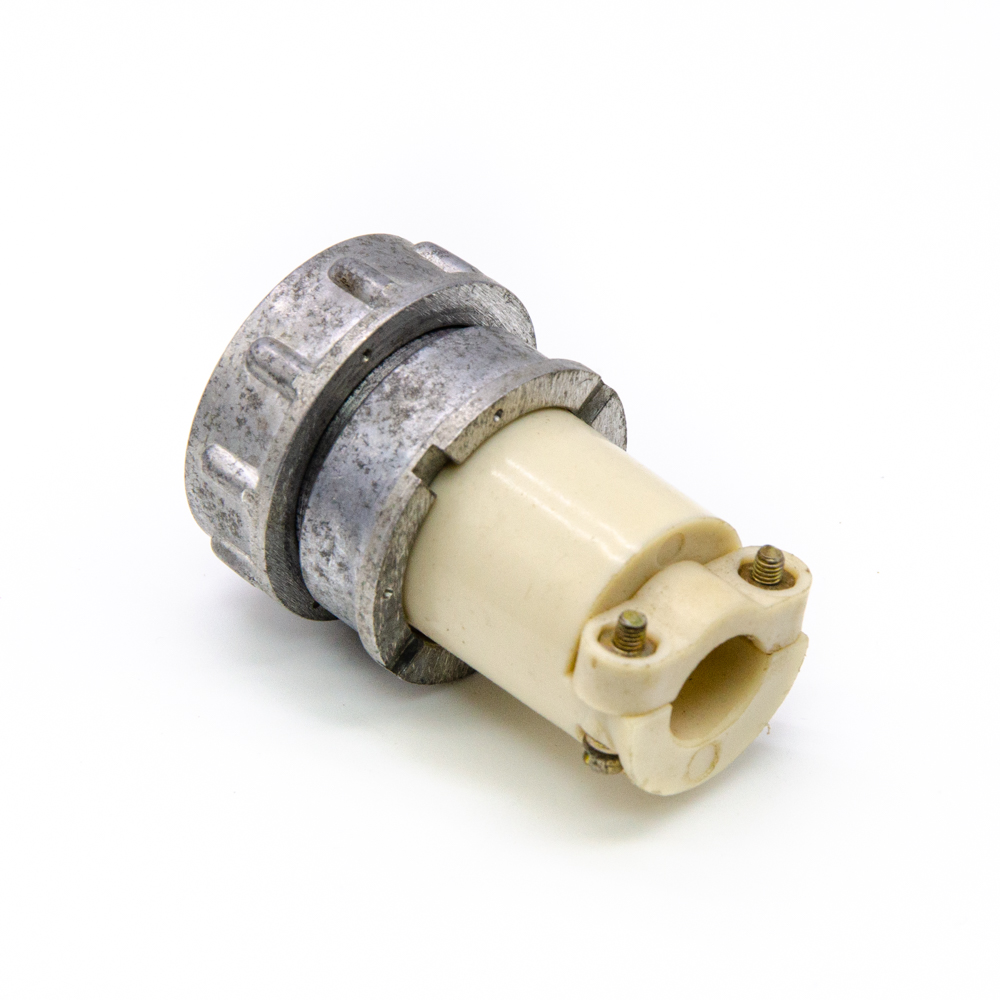

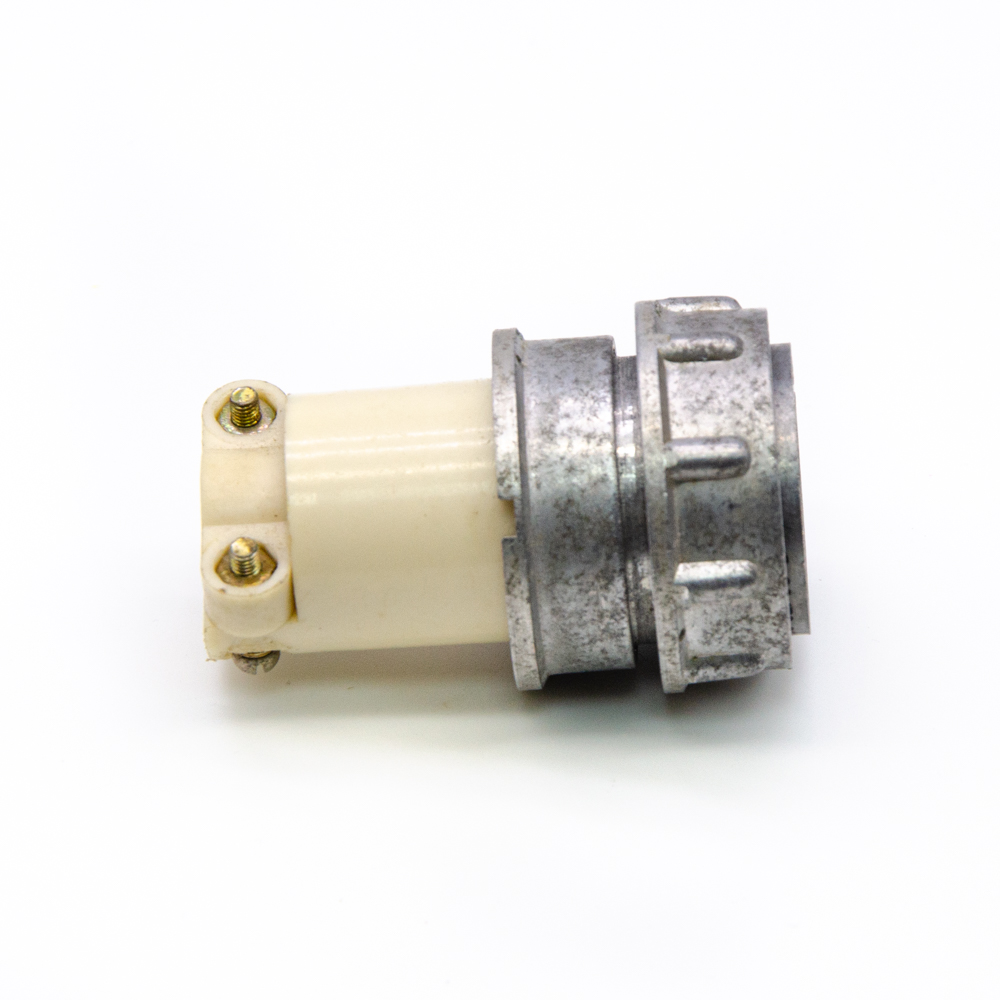

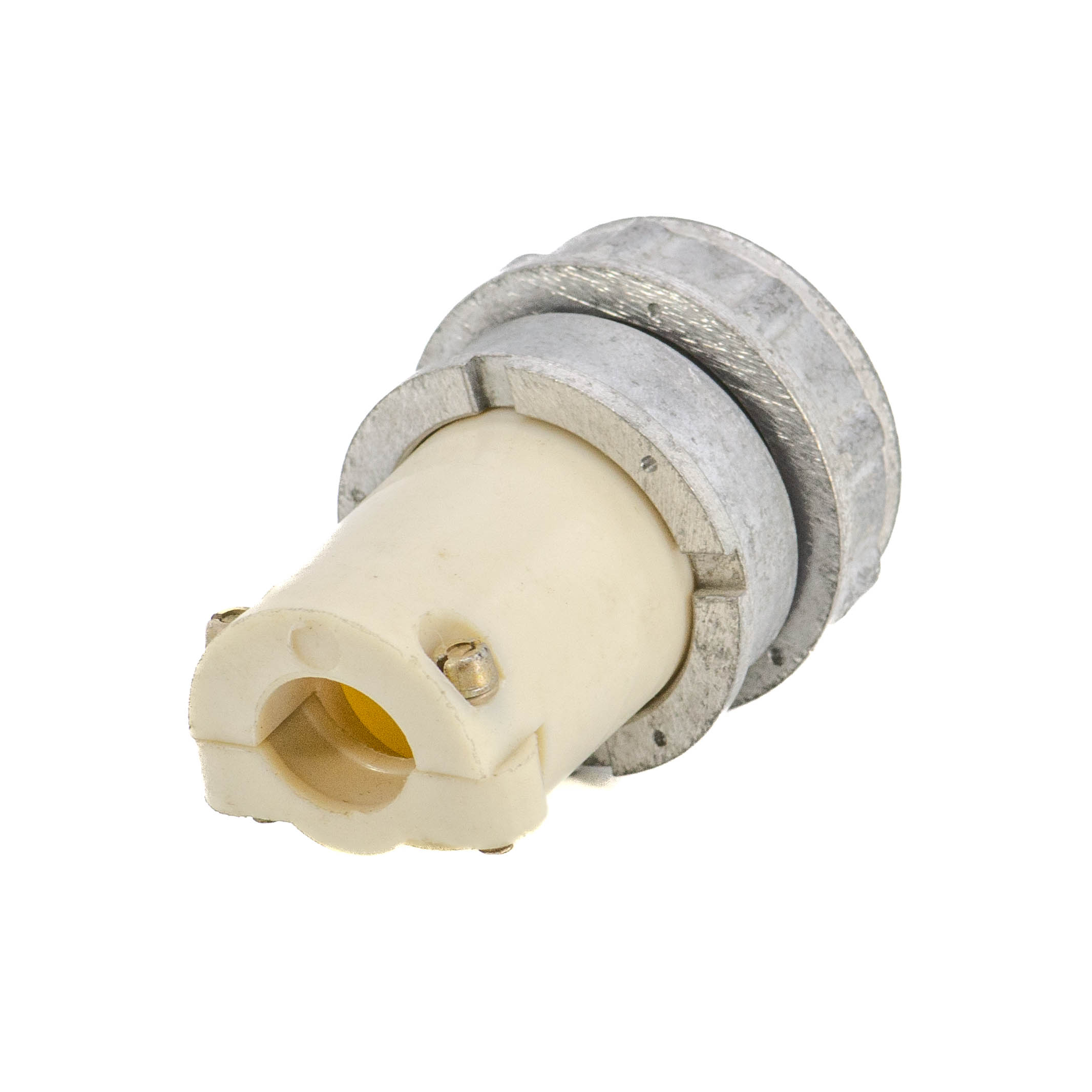

ОНЦ-РГ-09-32/30-В17 Вилка кабельная, бР0.364.082ТУ, 1992г(арт. KP-9038)

Аркалыкский завод «Арна», г. Аркалык; " 1" - ОТК
РОССИЯ
Артикул (ID): KP-9038
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1992-1999
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования бР0.364.082ТУ
Подробная документация
ID: 497129
На складе 18 шт
  • Цена от 515 ₽
  • 1 шт 550 ₽
  • от 5 шт 515 ₽
Количество
Быстрый заказ

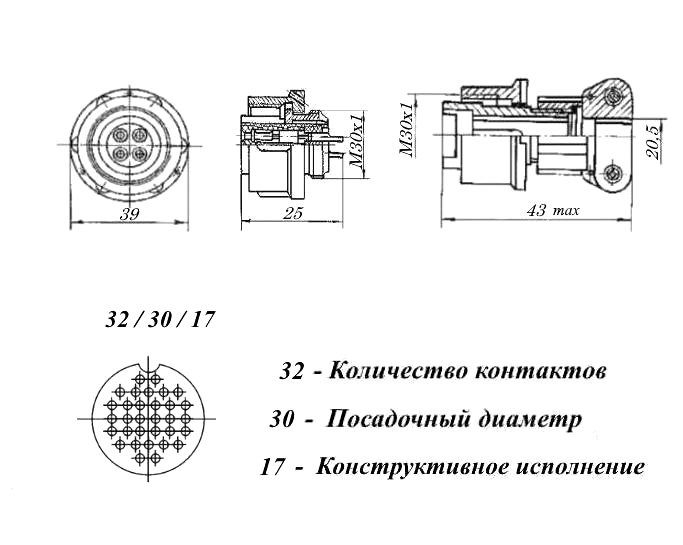

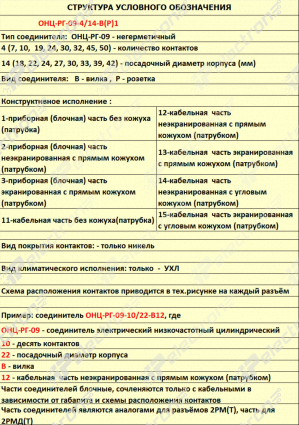

ОНЦ-РГ-09-32/30-В17 Вилка кабельная - разъём низкочастотный цилиндрический малогабаритный. Структура условного обозначения: ОНЦ-РГ-09 - тип соединителя; 32 – количество контактов; 30 - условный размер корпуса; В - вилка; 17 – конструктивное исполнение (пластмассовое исполнение: кабельная часть, неэкранированная с прямым кожухом (патрубком)); покрытие контактов - никель. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Вилка кабельная ОНЦ-РГ-09-32/30-В17 сочленяются с блочными розетками 2РМТ30БПН32Г1В1В, 2РМТ30БПЭ32Г1В1В, 2РМТ30БУН32Г1В1В, 2РМ30БУЭ32Г1В1В. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ОНЦ-РГ-09-32/30-В17 Вилка кабельная, бР0.364.082ТУ, 1992г
Торговая марка Аркалыкский завод «Арна», г. Аркалык
Страна происхождения РОССИЯ
Вид приемки i "1"- ОТК
Масса изделия, гр 49
Дата изготовленияi 1992-1999
Транслитерация ONTs-RG-09-32/30-V17 Cable plug, bR0.364.082TU, 1992
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.082ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов ОНЦ-РГ-09
Условный размер корпуса 30
Количество контактов 32 контакта
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 1 - 32 контакта Ø 1 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 32 - Ø 1 mm
Контакт извлекаемый нет
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора пластмасса
Цвет изолятора белый
Габаритные размеры L*W*H 39х60 mm
Диаметр корпуса 39 mm
Высота корпуса 60 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса без покрытия
Цвет корпуса белый
Наличие ориентации расположение контактов, паз
Фактическая маркировка ОНЦ-РГ-09-32/30-В17
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные розетки 2РМТ
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМТ…, 2РМДТ..., 2PX..., WY..., WS...

Техническая информация

Рабочее напряжение, max 500 V
Рабочий ток на контакт, max 5 A - для контактов Ø 1 mm
Сопротивление контактов не более 50 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-500 Hz
- амплитуда ускорения 10 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 40 g
Механический удар многократное действие: длительность действия 2 - 10 ms
Механический удар однократное действие: пиковое ударное ускорение 150 g

Условия экплуатации

Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
ОНЦ-РГ-09-32/30-В17 Вилка кабельная, бР0.364.082ТУ, 1992г   (datasheet)
