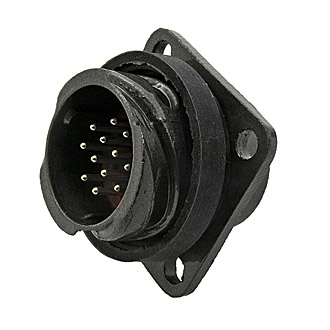

FQ18-12pin ZJ Вилка блочная, RUICHI(арт. ZA-5722)

КИТАЙ
Артикул (ID): ZA-5722
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
ID: 528540
На складе 3027 шт
  • Цена от 203.24 ₽
  • 1 шт 203.24 ₽
Количество
Быстрый заказ

FQ18-12pin ZJ Вилка блочная - соединитель быстроразъемный (байонетный) серии FQ. Разъемы FQ для ручного сочленения-расчленения цилиндрические малогабаритные для внутреннего монтажа, соединяют цепи с нагрузкой до 18 А и 400 В. Структура условного обозначения: FQ - серия разъемов; 18 – типоразмер; 12 - количество контактов; Z - тип корпуса (Z - блочная часть); J - тип соединителя (J – вилка). Разъемы серии FQ являются функциональными аналогами отечественных разъемов серии 2РМ, ОНЦ-РГ-09. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование FQ18-12pin ZJ Вилка блочная, RUICHI
Торговая марка RUICHI
Страна изготовления КИТАЙ
Масса изделия, гр 17,4
Дата изготовленияi дата не указана
Транслитерация FQ18-12pin ZJ Block Plug, Ruichi
Вид упаковки картонная коробка (100шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов FQ
Условный размер корпуса 18
Количество контактов 12 контактов
Материал контактов Cu (медь)
Покрытие контактов медно-никелевый сплав
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 12 контактов Ø 1 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 12 - Ø 1 mm
Контакт извлекаемый да
Наличие уплотнительной втулки нет
Герметичность нет

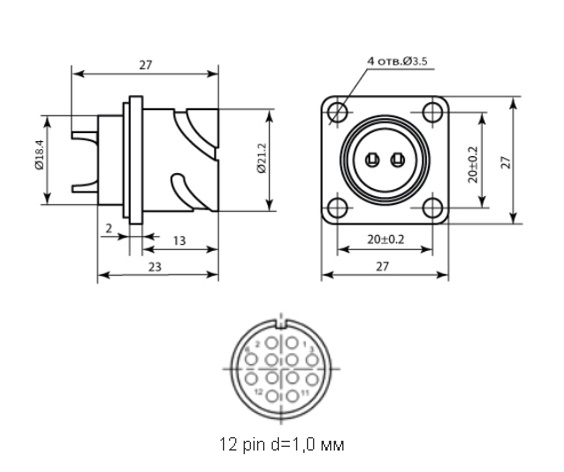

Установочные размеры 20 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения байонетный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора термопластик
Цвет изолятора синий
Габаритные размеры L*W*H 27х27х27 mm
Длина корпуса 27 mm
Ширина корпуса 27 mm
Высота корпуса 27 mm
Материал корпуса алюминиевый сплав
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Фактическая маркировка отсутствует
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение Розетка кабельная FQ18-12pin...
Другие наименования соединитель, разъем, соединитель электрический...
Аналогичные серии 2РМ…, 2РМТ..., ОНЦ-РГ-09..., 2PX..., WY..., WS…

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток на контакт, max 3 A - для контактов Ø 1 mm
Сопротивление контактов не более 2,5 - 5 mΩ
Синусоидальная вибрация: :
- диапазон частот 10-2000 Hz
- амплитуда ускорения 15 g
Акустические шумы: :
Сопротивление изоляции 5000 MΩ
Электрическая прочность изоляции 1000 VAC 1min

Условия эксплуатации

Степень защиты IPi IP67
Интервал рабочих температур от -55 до +85°C
Относительная влажность 96% при температуре +40°С
Атмосферное давление 1 kPa
Ресурс 500 сочленений-расчленений
FQ18-12pin ZJ Вилка блочная, RUICHI   (datasheet)
FQ18-12pin ZJ Вилка блочная, RUICHI   (сертификат)
