FQ14-8pin ZK Розетка блочная, RUICHI (арт. ZQ-2820)

RUICHI; 250 V; Б - приборный; нет; -; на панель; -; 3 A - для контактов Ø 1 mm; 10 A - для контактов Ø 1,5 mm; соединитель, разъем, соединитель электрический...; 2РМ…, 2РМТ..., ОНЦ-РГ-09..., 2PX..., WY..., WS…
КИТАЙ
Артикул (ID): ZQ-2820
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
Аналоги и альтернативы
ID: 509076
На складе 6 шт
  • Цена от
    Включая НДС
     326.61 ₽
  • 1 шт 326.61 ₽
Количество
Быстрый заказ

FQ14-8pin ZK Розетка блочная - соединитель быстроразъемный (байонетный) серии FQ. Разъемы FQ для ручного сочленения-расчленения цилиндрические малогабаритные для внутреннего монтажа, соединяют цепи с нагрузкой до 10 А и 400 В. Структура условного обозначения: FQ - серия разъемов; 14 – типоразмер; 8 - количество контактов; Z - тип корпуса (Z - блочная часть); K - тип соединителя (K – розетка). Разъемы серии FQ являются функциональными аналогами отечественных разъемов серии 2РМ, ОНЦ-РГ-09. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование FQ14-8pin ZK Розетка блочная, RUICHI
Торговая марка RUICHI
Страна изготовления КИТАЙ
Масса изделия, гр 15
Дата изготовленияi дата не указана
Транслитерация FQ14-8pin ZK Block Socket, Ruichi
Вид упаковки картонная коробка (100шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов FQ
Условный размер корпуса 14
Количество контактов 8 контактов
Материал контактов Cu (медь)
Покрытие контактов медно-никелевый сплав
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 6 контактов Ø 1 mm; 2 контакта Ø 1,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 6 - Ø 1 mm; 2 - Ø 1,5 mm
Контакт извлекаемый да
Наличие уплотнительной втулки нет
Герметичность нет
Установочные размеры 17 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения байонетный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора термопластик
Цвет изолятора синий

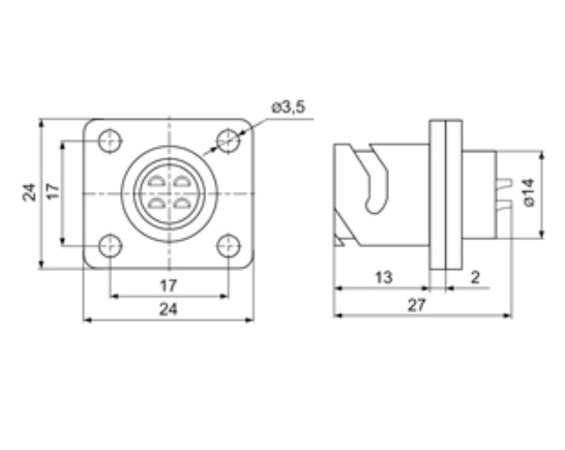

Габаритные размеры L*W*H 24х24х27 mm
Длина корпуса 24 mm
Ширина корпуса 24 mm
Высота корпуса 27 mm
Материал корпуса алюминиевый сплав
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Фактическая маркировка отсутствует
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение Вилка кабельная FQ14-8pin...
Другие наименования соединитель, разъем, соединитель электрический...
Аналогичные серии 2РМ…, 2РМТ..., ОНЦ-РГ-09..., 2PX..., WY..., WS…

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток на контакт, max 3 A - для контактов Ø 1 mm; 10 A - для контактов Ø 1,5 mm
Сопротивление контактов не более 2,5 - 5 mΩ
Синусоидальная вибрация: :
- диапазон частот 10-2000 Hz
- амплитуда ускорения 15 g
Акустические шумы: :
Сопротивление изоляции 5000 MΩ
Электрическая прочность изоляции 1000 VAC 1min

Условия эксплуатации

Степень защиты IPi IP67
Интервал рабочих температур от -55 до +85°C
Относительная влажность 96% при температуре +40°С
Атмосферное давление 1 kPa
Ресурс 500 сочленений-расчленений
FQ14-8pin ZK Розетка блочная, RUICHI   (datasheet)
FQ14-8pin ZK Розетка блочная, RUICHI   (сертификат)

Функциональные аналоги

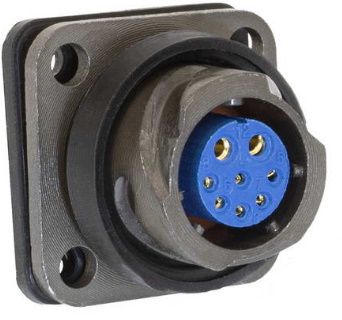

FQ14-8ZK Xiamen Olink, фото
FQ14-8ZK Xiamen Olink
FQ14-8ZK SZC, фото
FQ14-8ZK SZC

Возможные аналоги

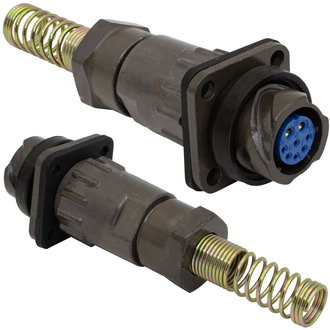

FQ14-8pin ZPK Розетка блочная, RUICHI, фото
Артикул (ID): ZQ-2818
FQ14-8pin ZPK Розетка блочная, RUICHI
  • 681.87 ₽ 1 шт.
  • 681.87 ₽ от 10 шт.

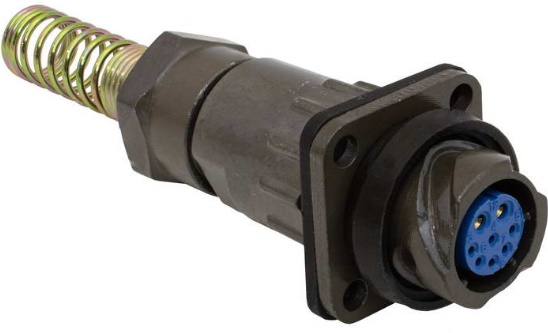

FQ14-8ZPK-8 Xiamen Olink, фото
FQ14-8ZPK-8 Xiamen Olink
FQ14-8ZPK-9 Xiamen Olink, фото
FQ14-8ZPK-9 Xiamen Olink
FQ14-8ZPK-8 SZC, фото
FQ14-8ZPK-8 SZC
FQ14-8ZPK-9 RUICHI, фото
FQ14-8ZPK-9 RUICHI
