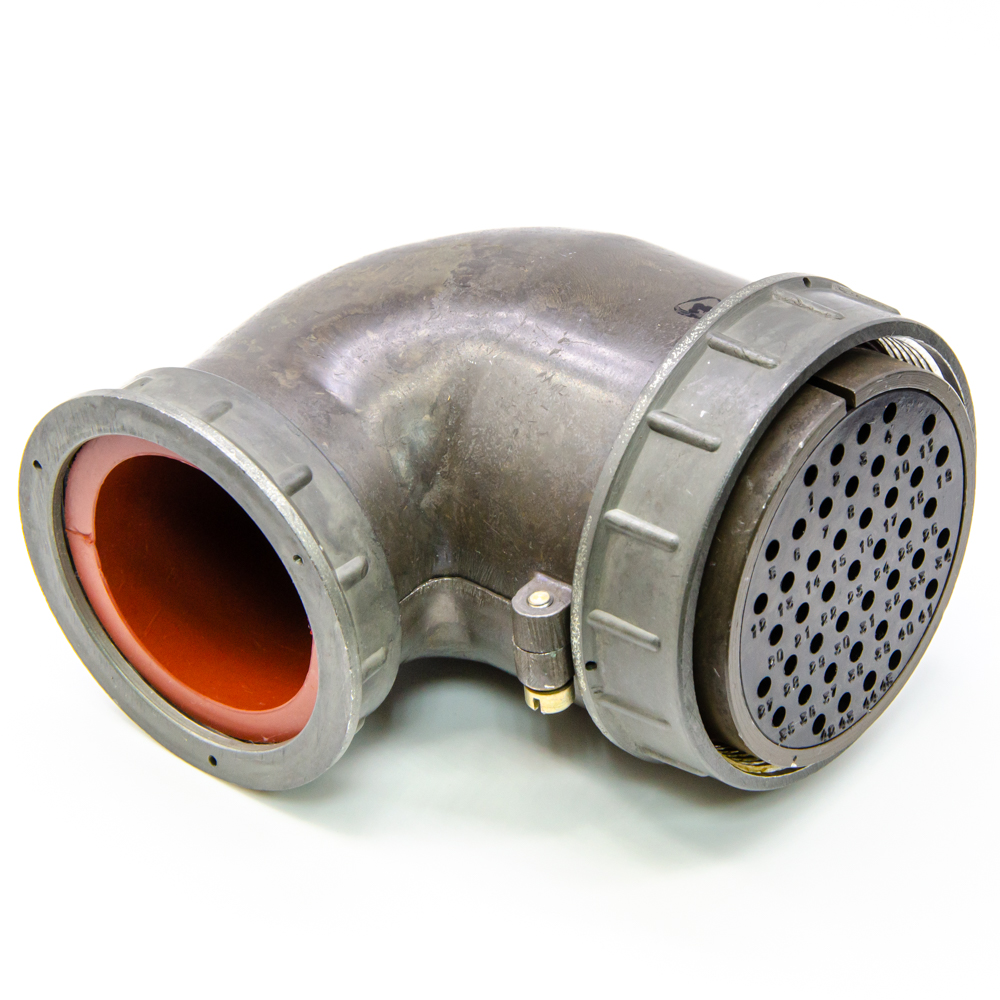

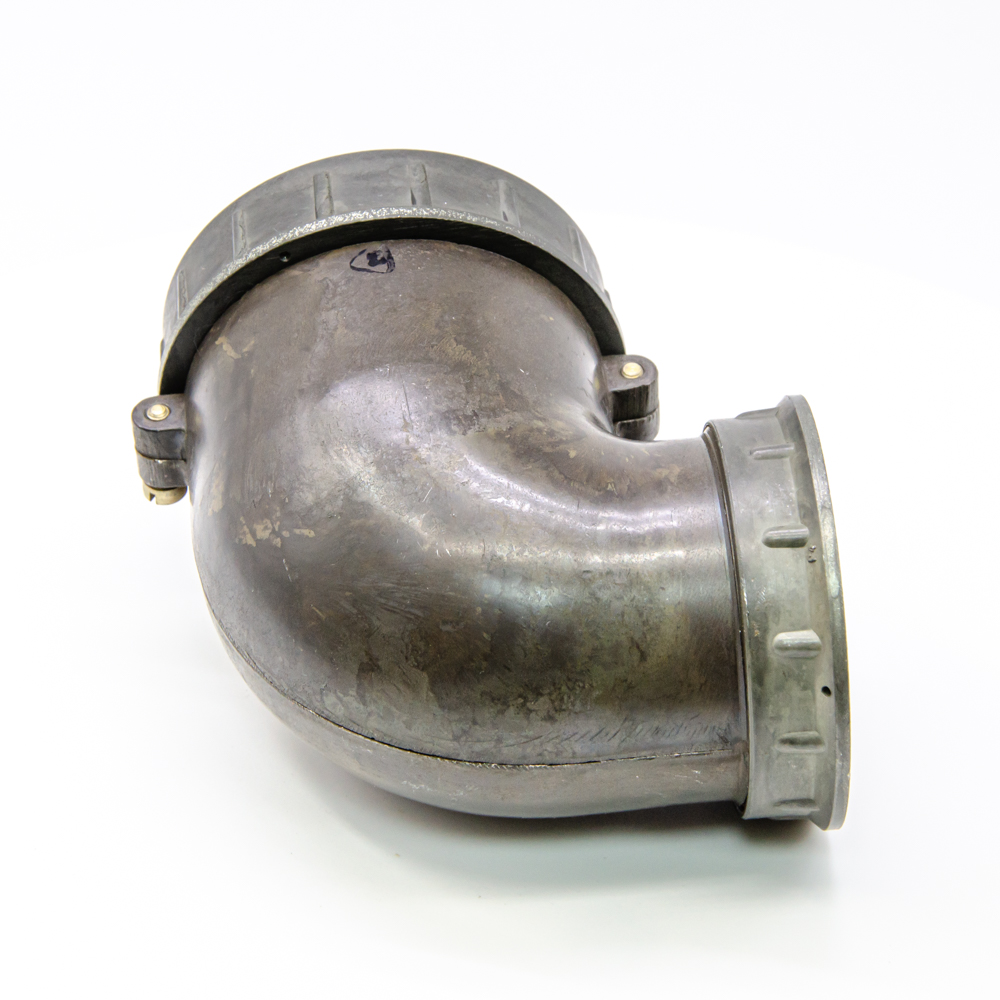

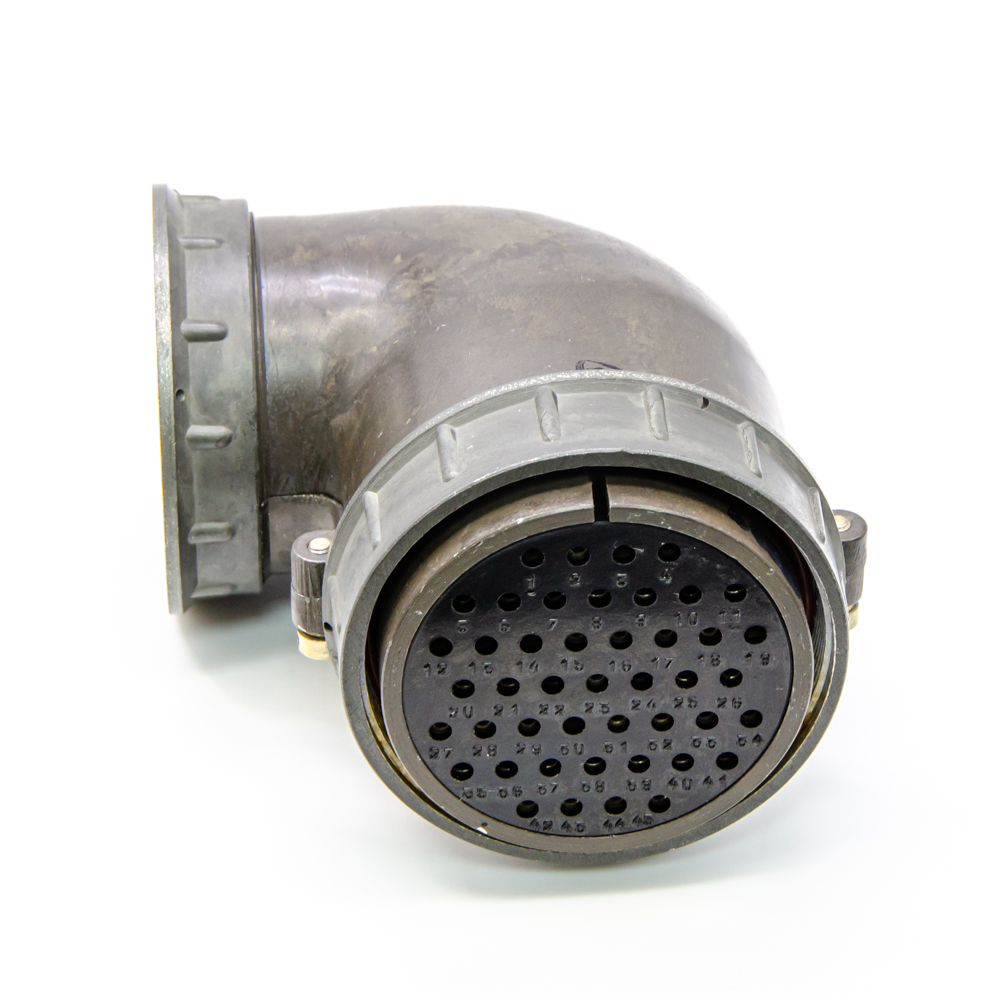

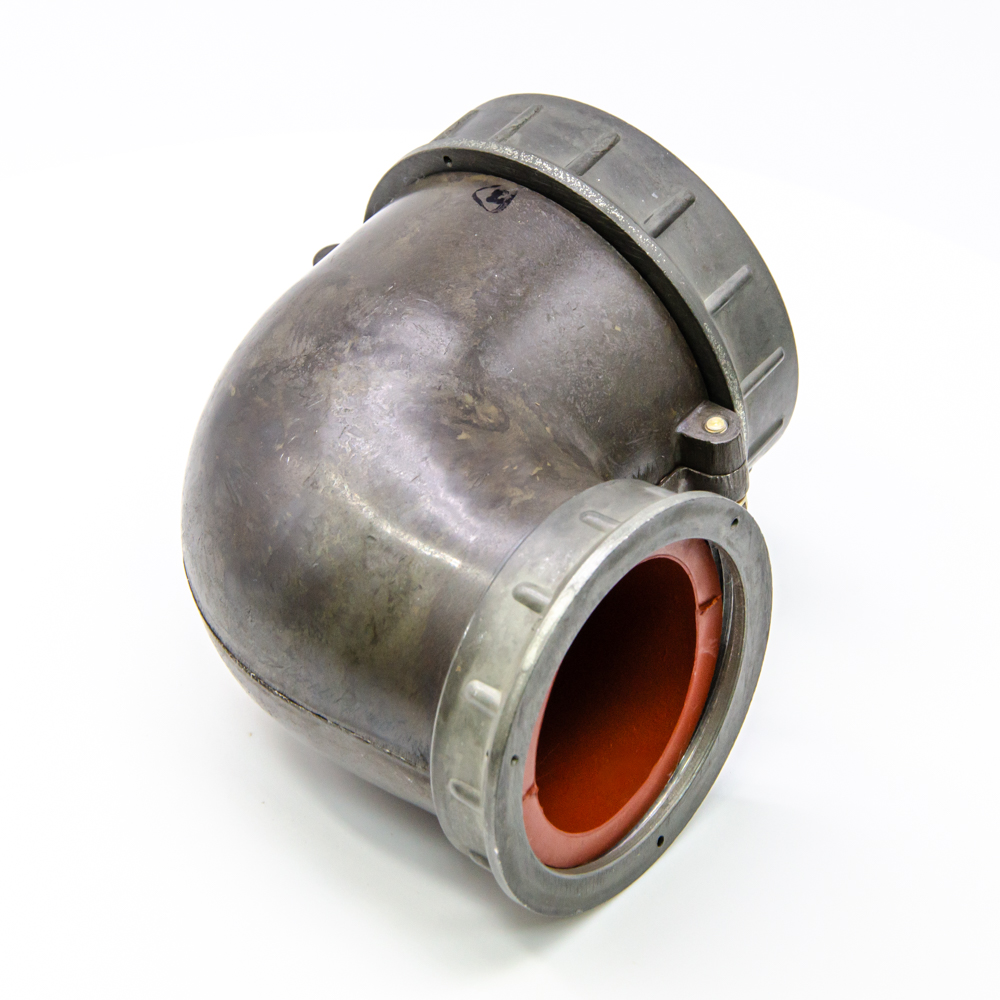

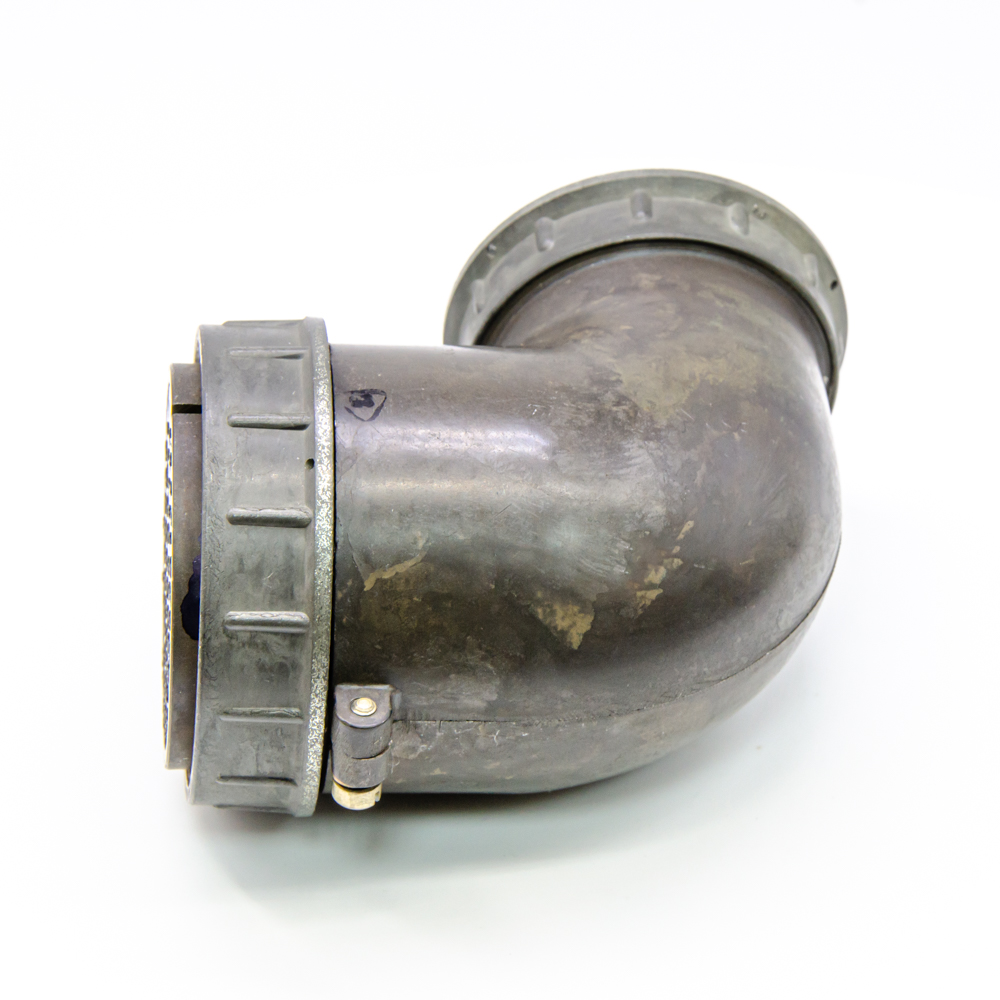

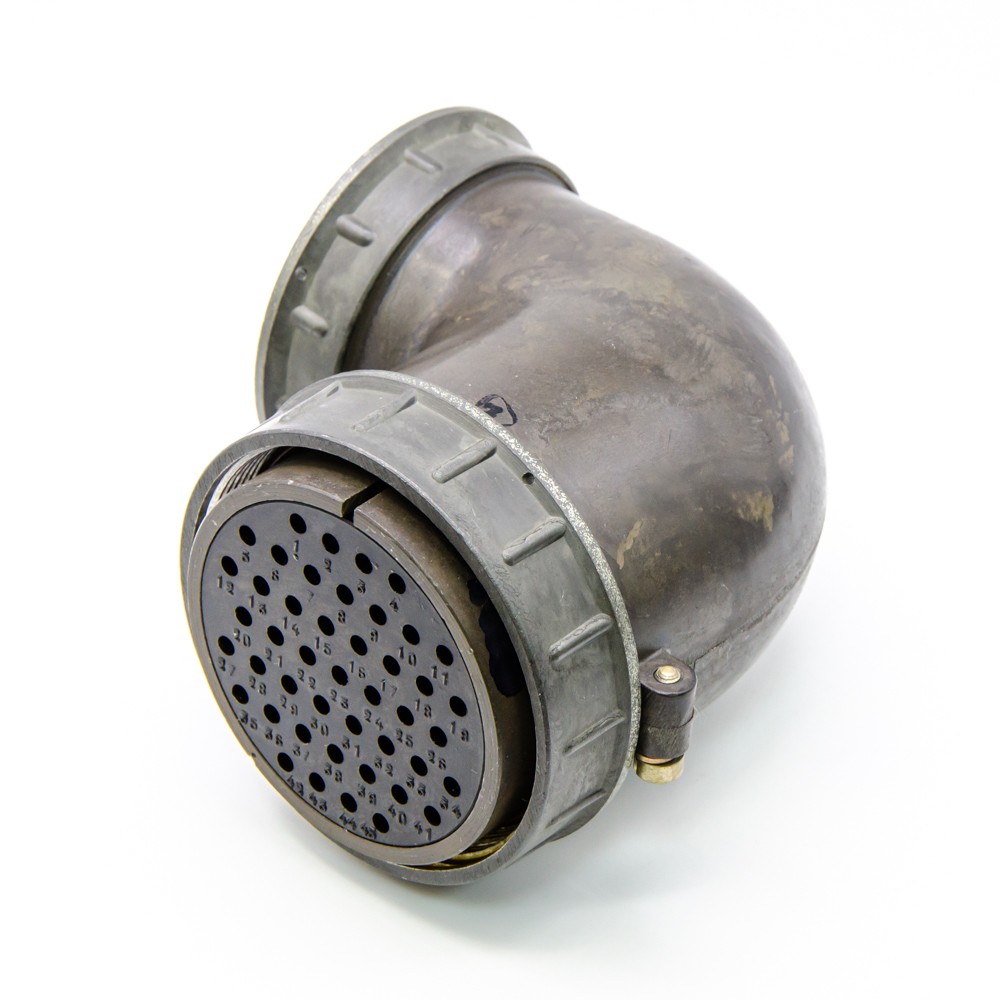

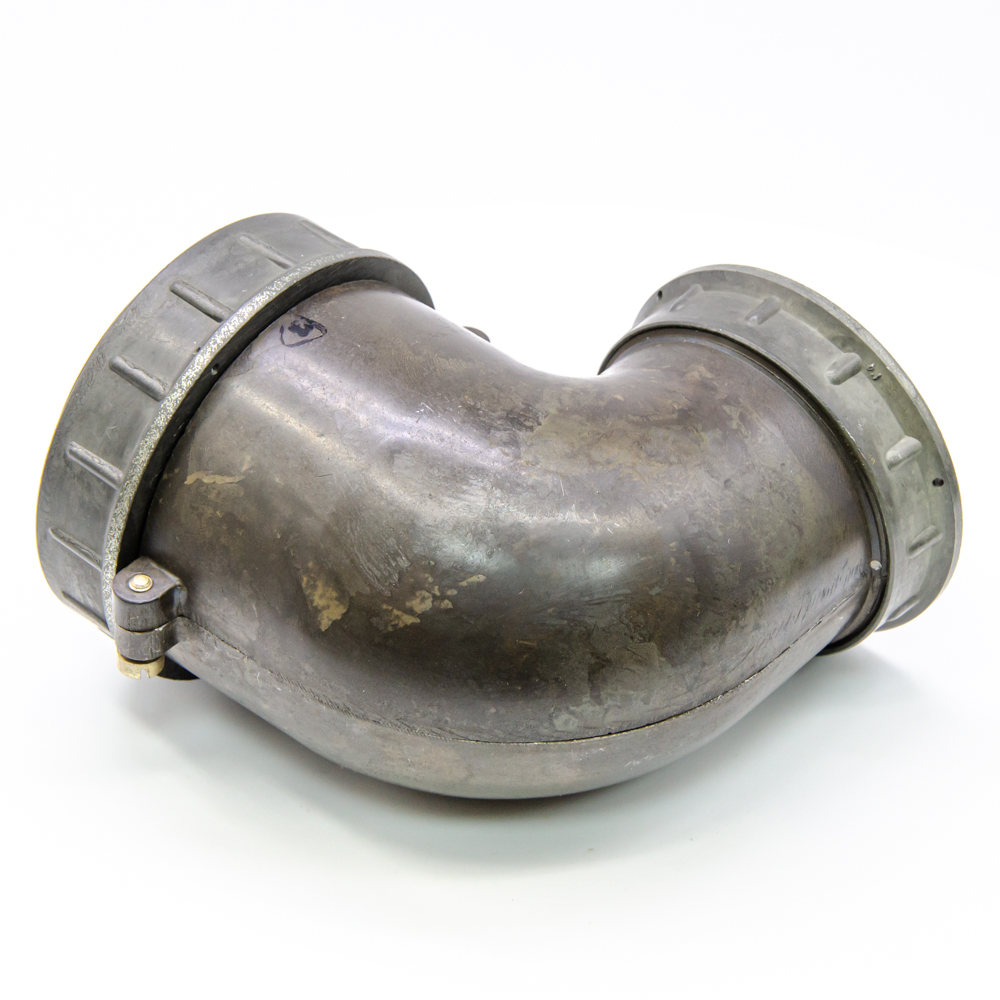

2РТТ60КУЭ45Г36В Розетка кабельная (арт. TN-8438)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Разъём 2РТТ60КУЭ45Г36В предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: 2РТТ - тип соединителя; 60 - условный размер корпуса; К - кабельный корпус; У - угловой  патрубок; Э - гайка для экранированного кабеля; 45 - количество контактов; Г - розетка (гнездо); 36 - обозначение сочетания контактов - 25 контактов диаметром 1,5 мм и 20 контактов диаметром 2,5 мм; В - всеклиматическое исполнение; отсутствие буквы  "О" - патрубок с резиновыми кожухами, втулками и шайбами. Колодка кабельная 2РТТ60КУЭ45Г36В сочленяется с блочными вставками 2РТТ60Б45Ш36В, 2РТТ60БПН(Э)45Ш36В и 2РТТ60БУН(Э)45Ш36В. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения РОССИЯ
ТУ ГЕО.364.120ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 400
Дата выпуска 2016
Транслитерация 2RTT60KUE45G36V
Состояние упаковки самоупаковка
Кратность отгрузки 1
Дата изготовленияi 1992-2017
Нормы и требования ГЕО.364.120ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей 2РТТ
Условный размер корпуса 60
Количество выводов или контактов 45
Условный номер контактного набора 36 - 25 контактов Ø 1,5 mm; 20 контактов Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка угловой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка 2РТТ60КУЭ45Г36В
Наличие паспорта - этикетки нет
Цвет изделия темно-серый

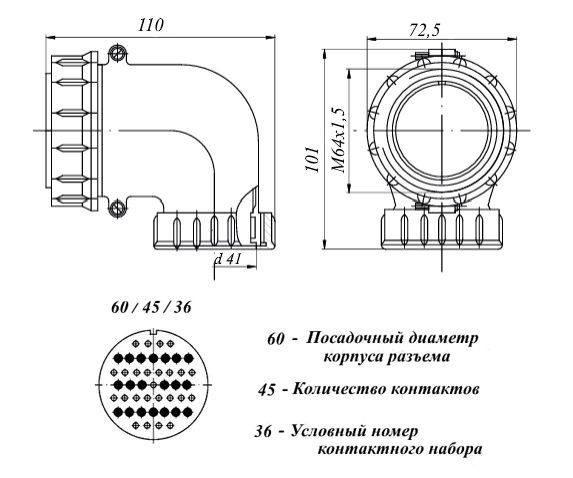

Габаритные размеры L*W*H 75х70х105 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Гайка патрубка для экранированого кабеля
Тип контактов гнездо
Герметичность нет
Состояние товара с хранения

Технические характеристики

Сопротивление контактов не более 1 mΩ - для контактов Ø 2,5 mm; 2,5 mΩ - для контактов Ø 1,5 mm
Номинальное напряжение 850
Рабочий ток 20 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 2,5 mm
- диапазон частот 1
- амплитуда ускорения 300
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 5 000
Ускорение при механическом ударе одиноч. действия 10 000
Ускорение при механическом ударе многокр. действия 1 500

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1 000
Интервал рабочих температур -60
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15
Ресурс 500
Климатическое исполнениеi В - всеклиматическое исполнение
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
