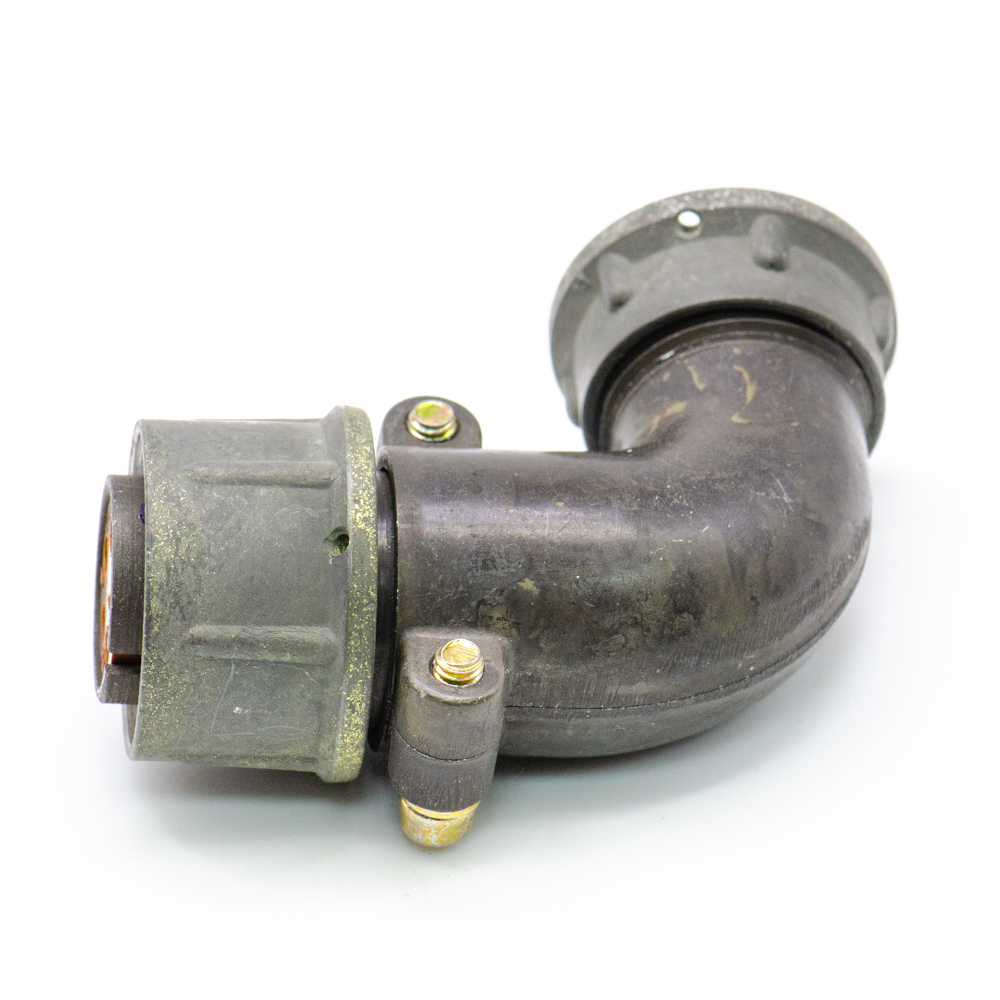

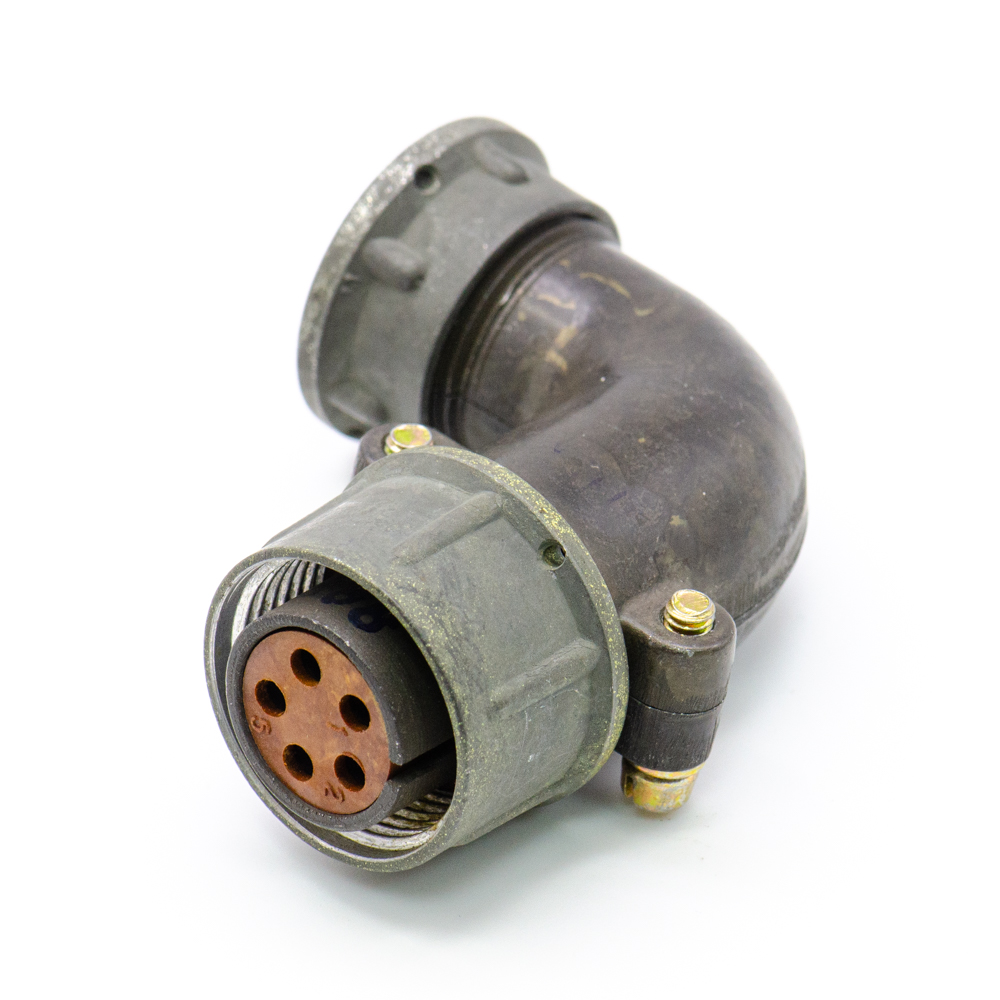

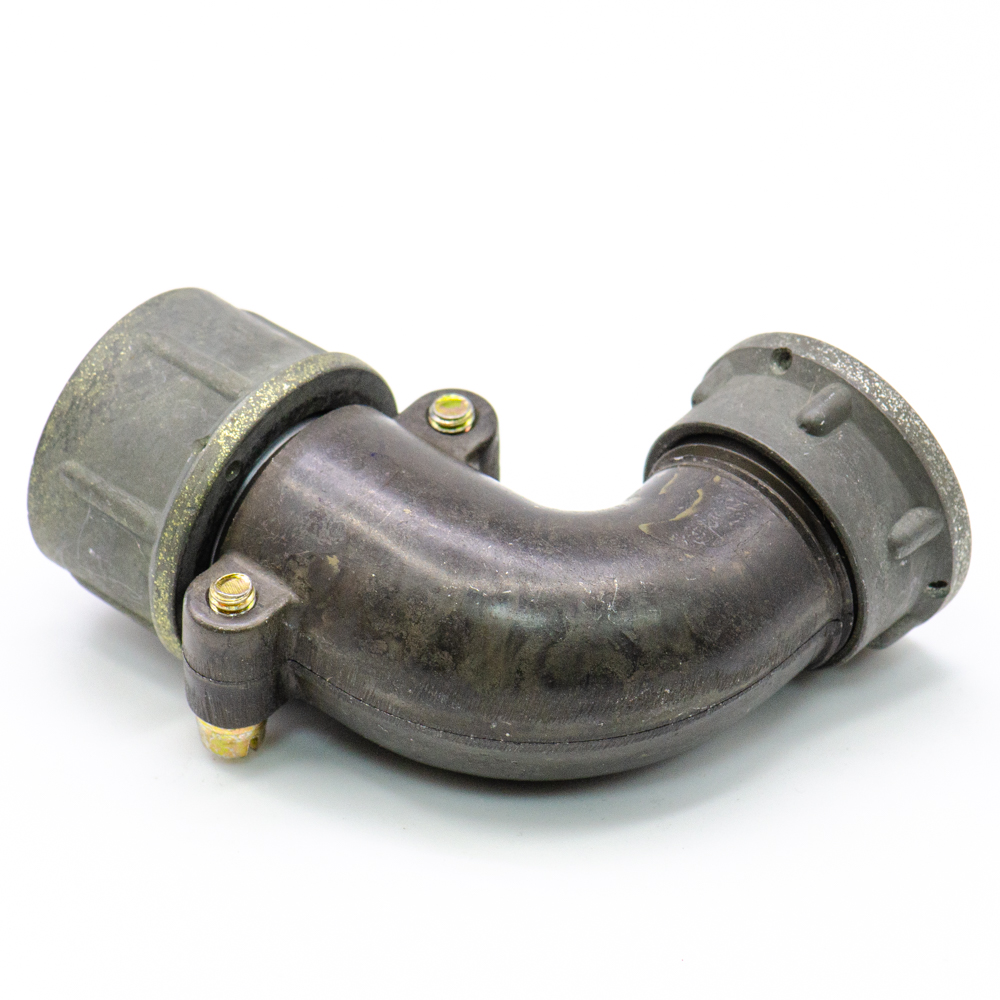

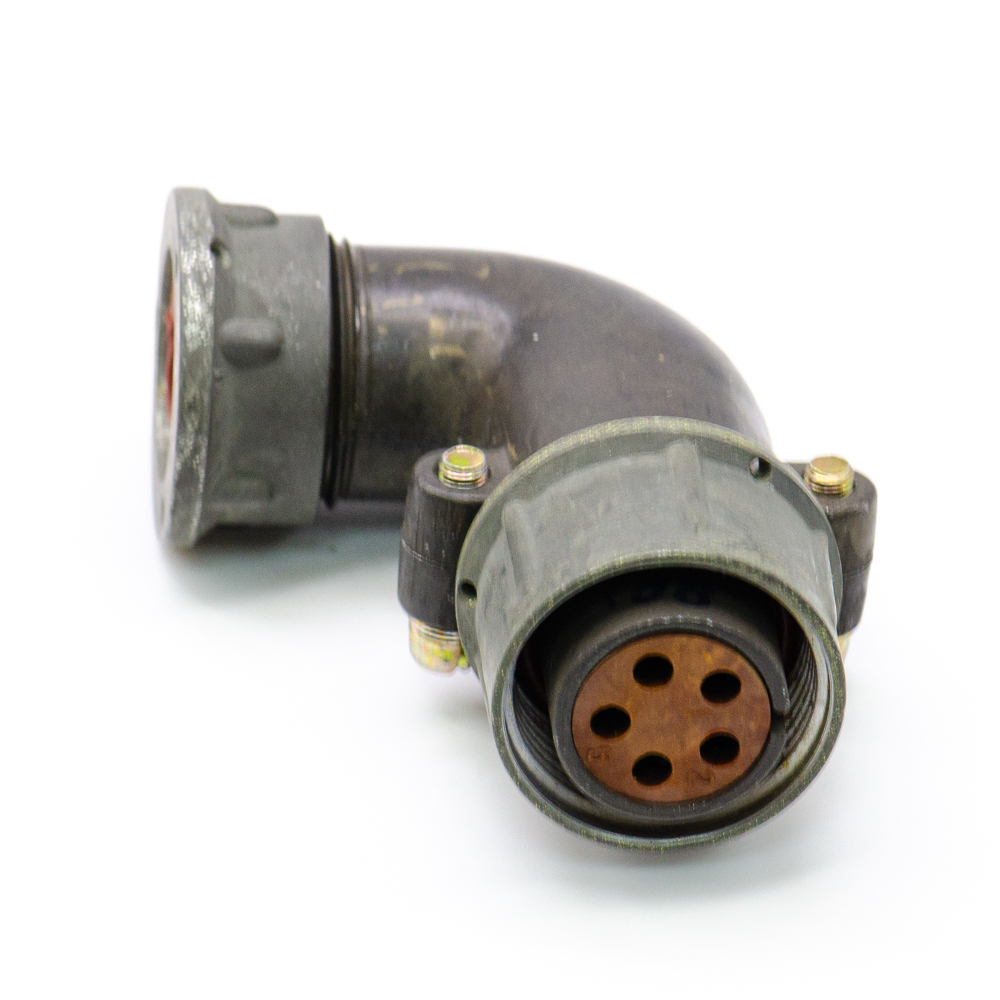

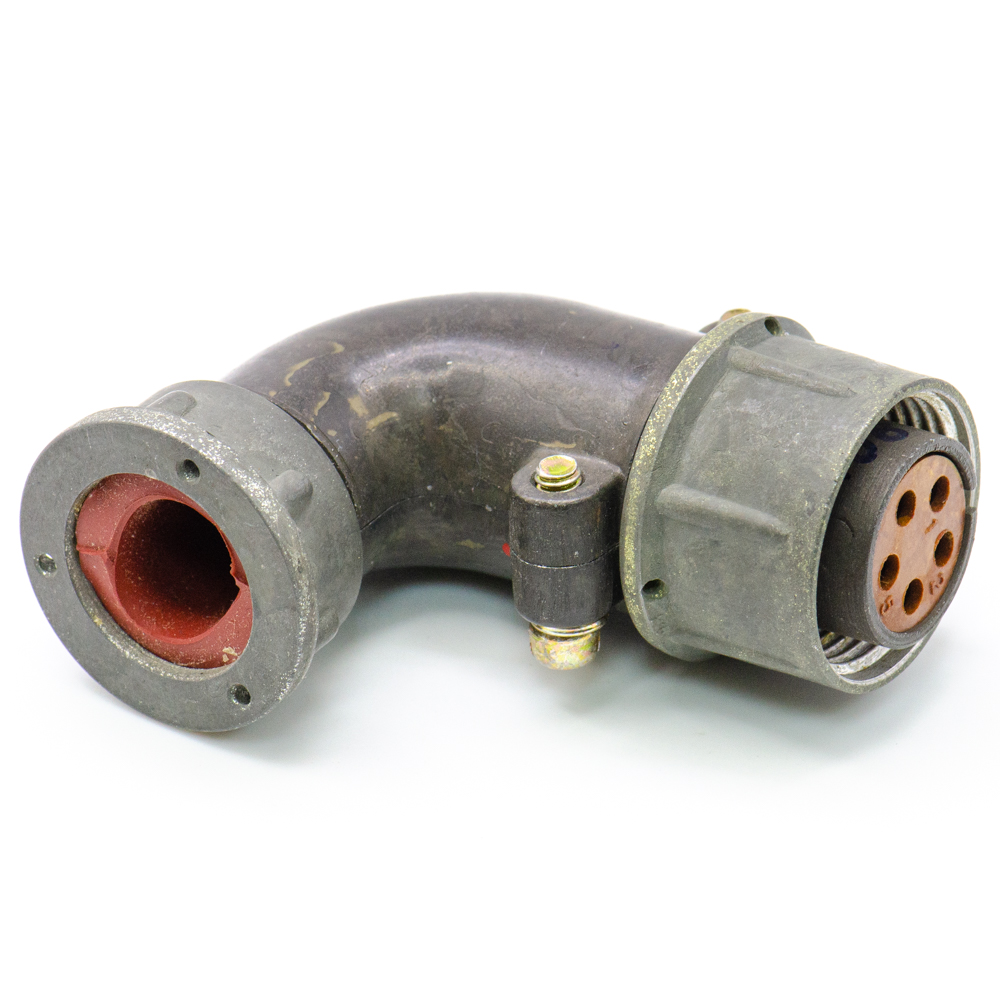

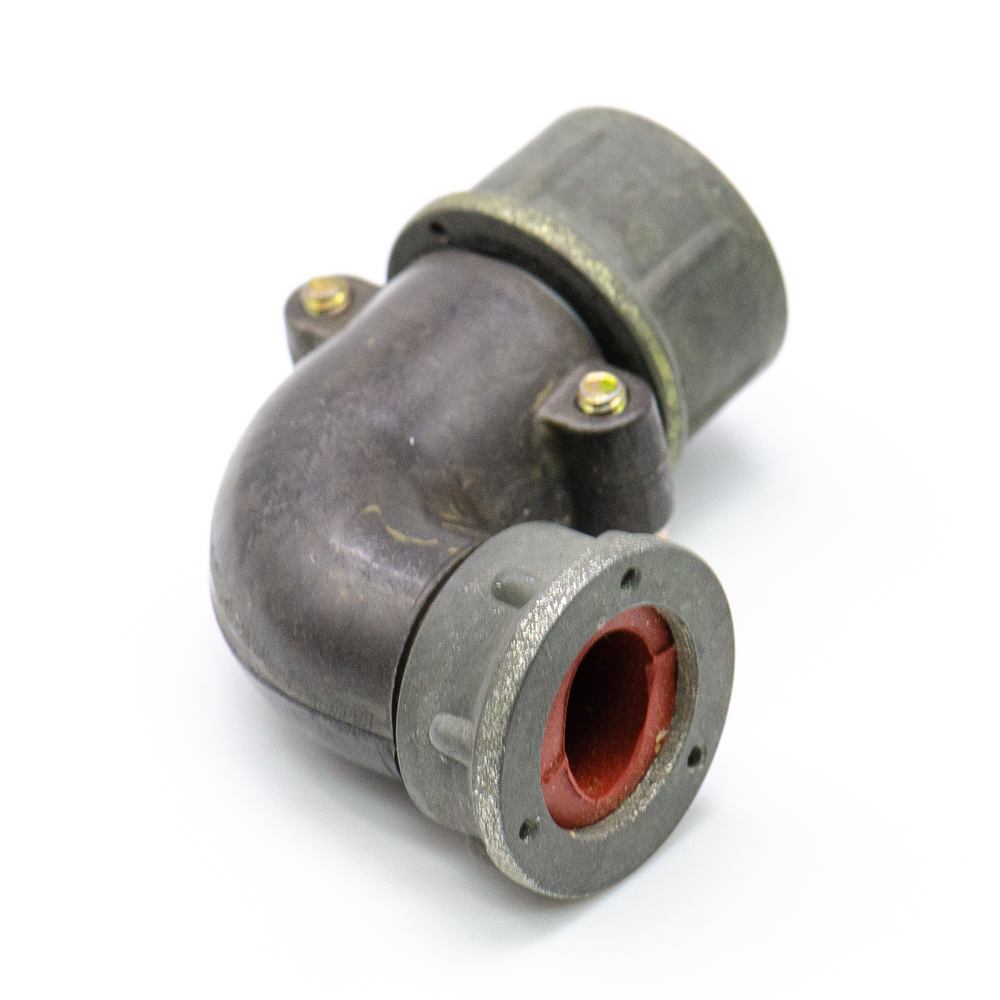

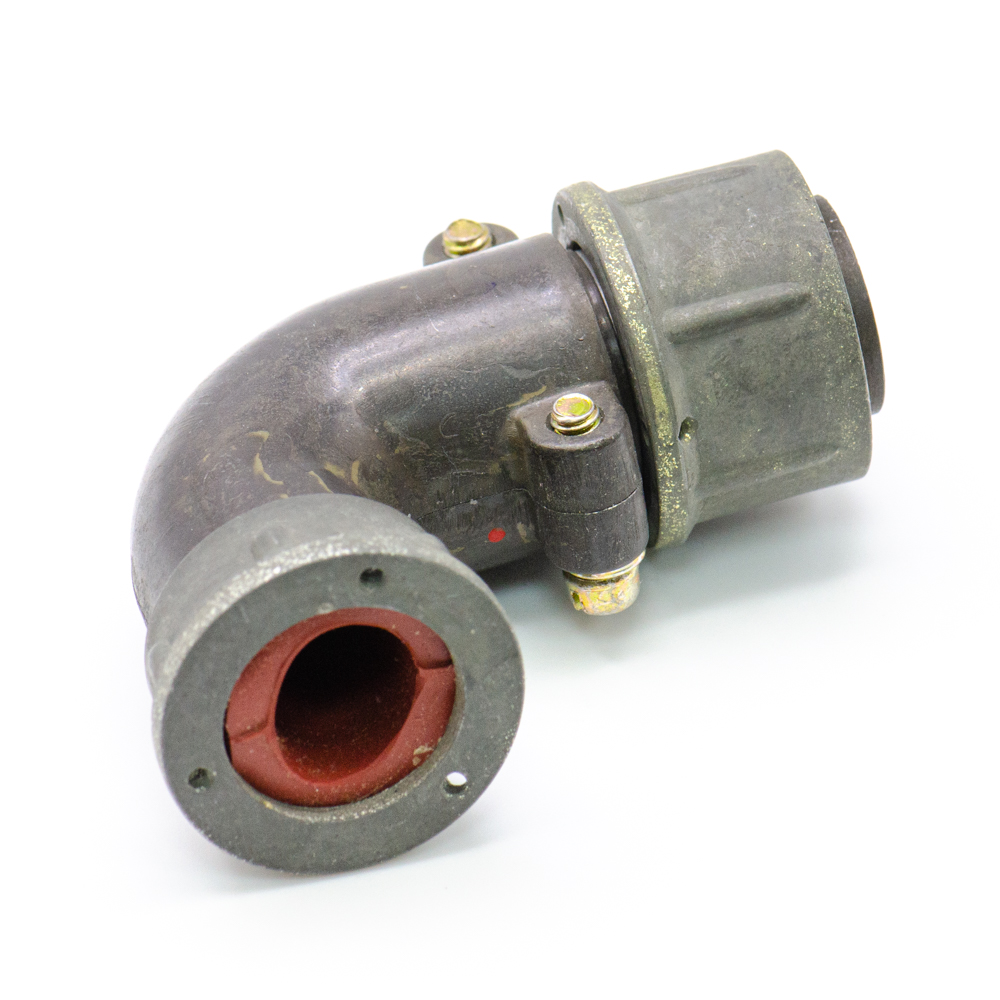

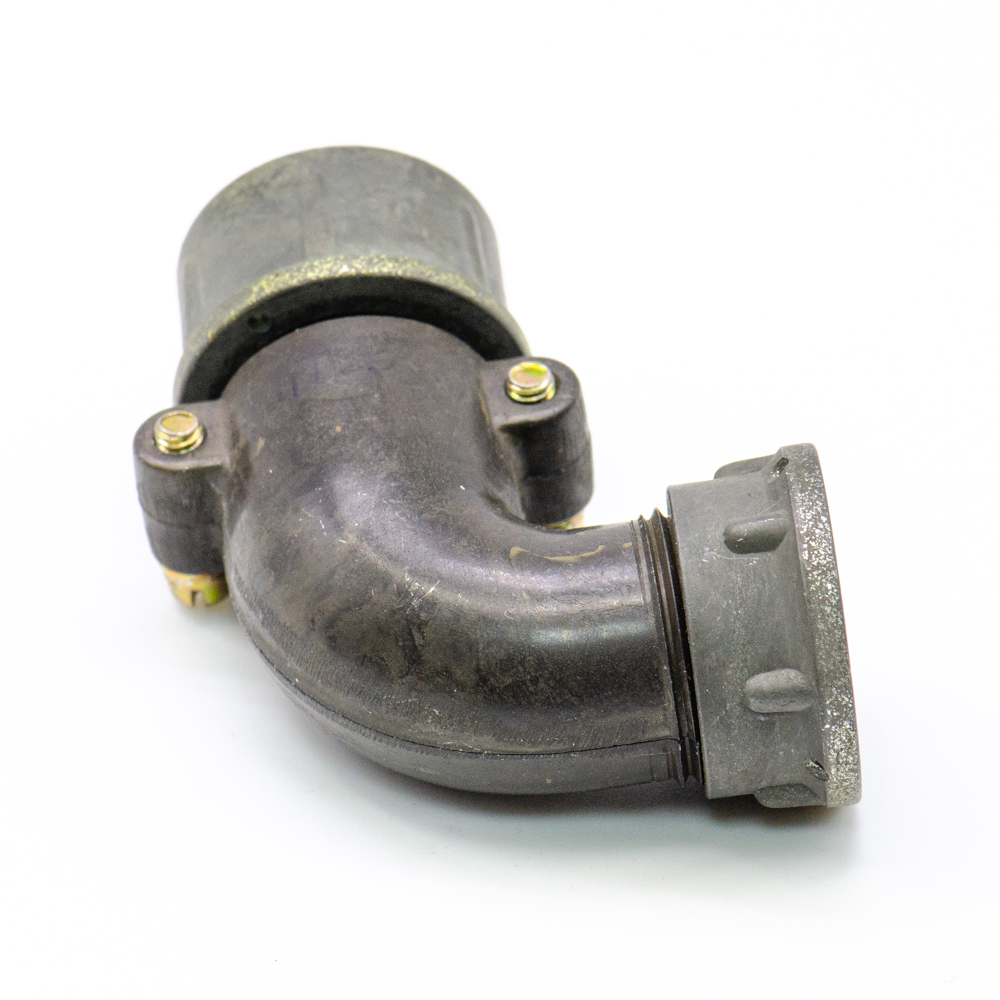

2РТТ20КУЭ5Г7В Розетка кабельная. (арт. KP-8056)

Соединитель 2РТТ20КУЭ5Г7В низкочастотный цилиндрический объемного монтажа с резьбовой фиксацией сочлененного положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).Расшифровка условного обозначения:
2РТТ20КУЭ5Г7В
2РТТ - тип соединителя
20 - условный размер корпуса;
К - вид корпуса: Б - блочный, К - кабельный;
У - вид патрубка: П - прямой, У - угловой;
Э - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
5 - количество контактов;
Г - часть соединителя: Ш - вилка, Г - розетка;
7 - обозначение сочетания контактов - условное число;
В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения СССР
ТУ ГЕ0.364.120ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 60,1
Дата выпуска 1989
Транслитерация 2RTT20KUE5G7V Cable Outlet
Вид упаковки полиэт. пакет (1 шт)
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Кратность отгрузки 1
Дата изготовленияi 1959-1991
Нормы и требования ГЕ0.364.120ТУ

Основные параметры

Функциональная группа Электронные компоненты
Функциональный тип цилиндрический низкочастотный
Серия низкочастотных соединителей 2РТТ
Условный размер корпуса 20
Количество выводов или контактов 5
Условный номер контактного набора 7 - 5 контактов Ø 2,5 mm
Покрытие выводов или контактов серебро
Тип кожуха или патрубка угловой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа пайка
Фактическая маркировка 2РТТ20КУЭ5Г7В
Наличие паспорта - этикетки нет
Цвет изделия серый

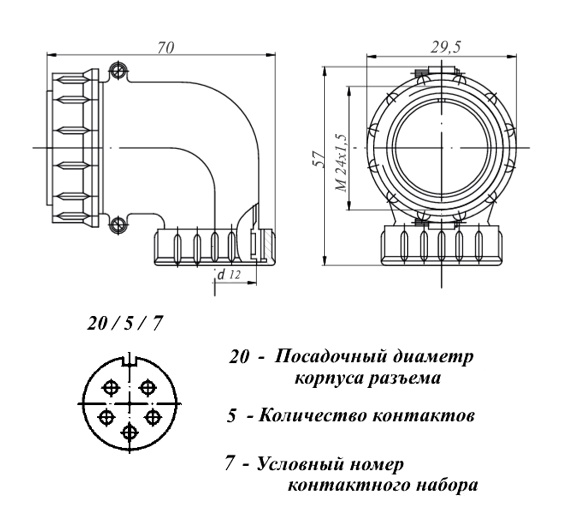

Габаритные размеры L*W*H 63х52х29 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Гайка патрубка для экранированого кабеля
Тип контактов гнездо
Герметичность нет

Технические характеристики

Сопротивление контактов не более 1 MΩ
Номинальное напряжение 850 V
Рабочий ток 35 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +40°С
Макс. срок хранения 15 лет
Ресурс не менее 1000 час.
Климатическое исполнениеi всеклиматическое
Срок отгрузки со склада 1 день (в наличии)
