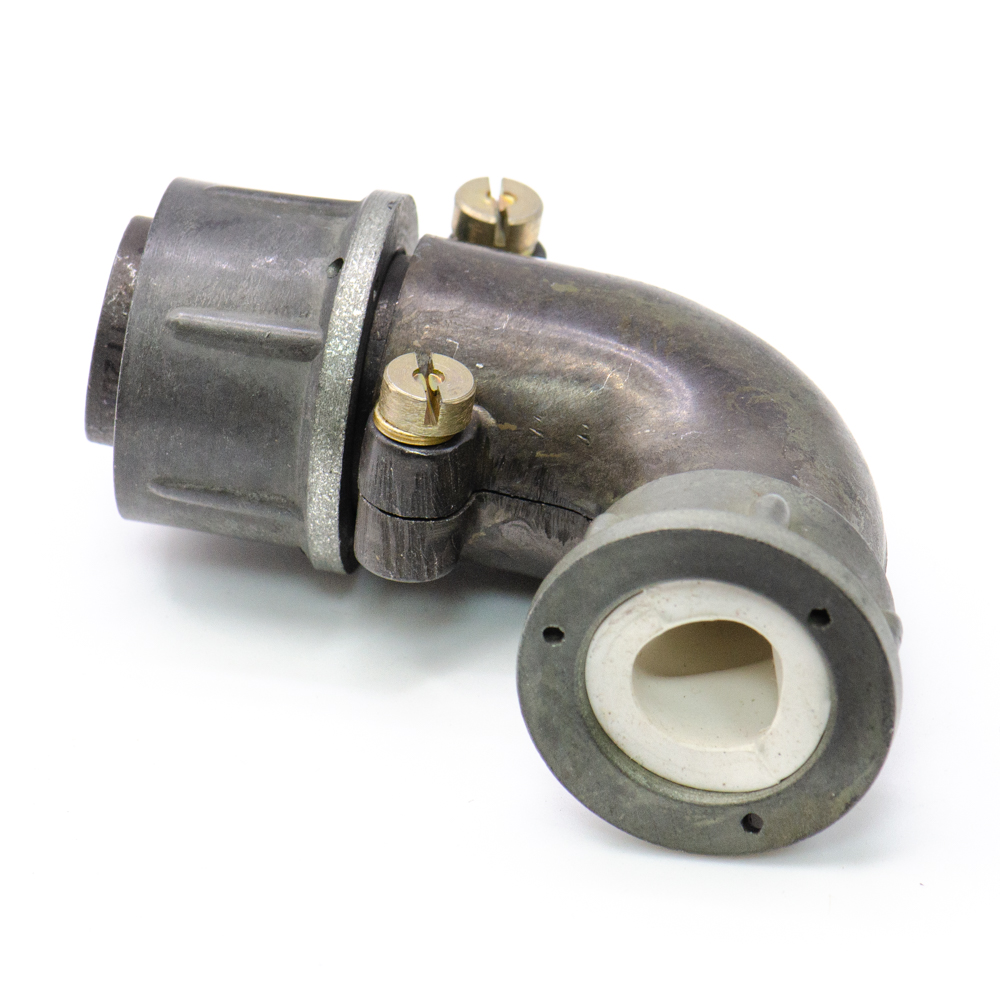

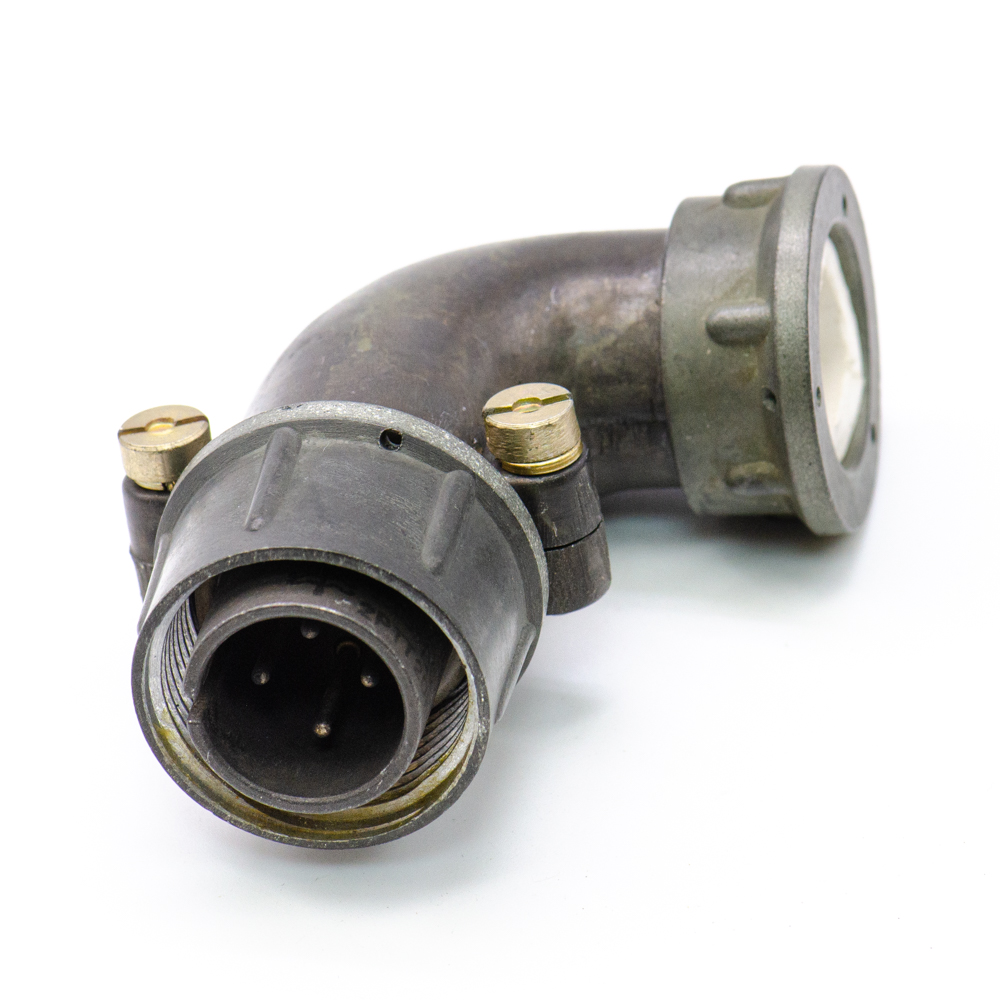

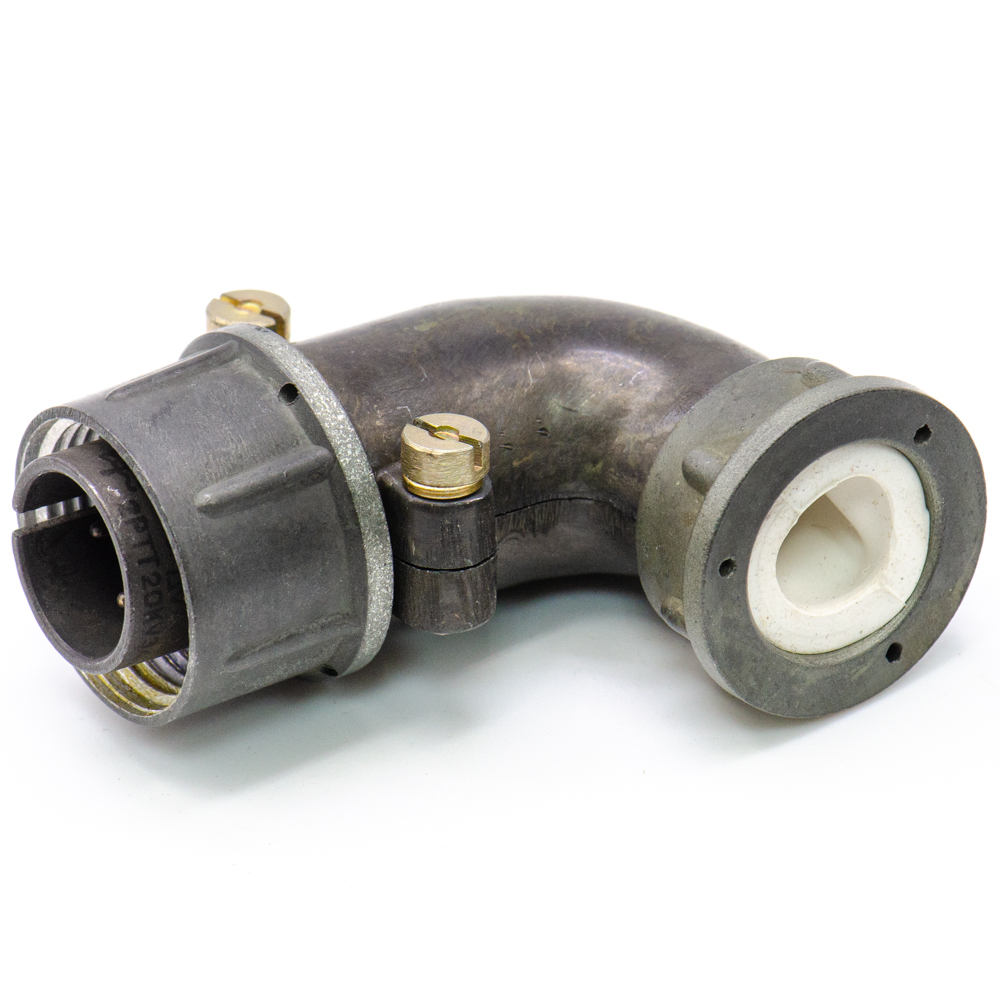

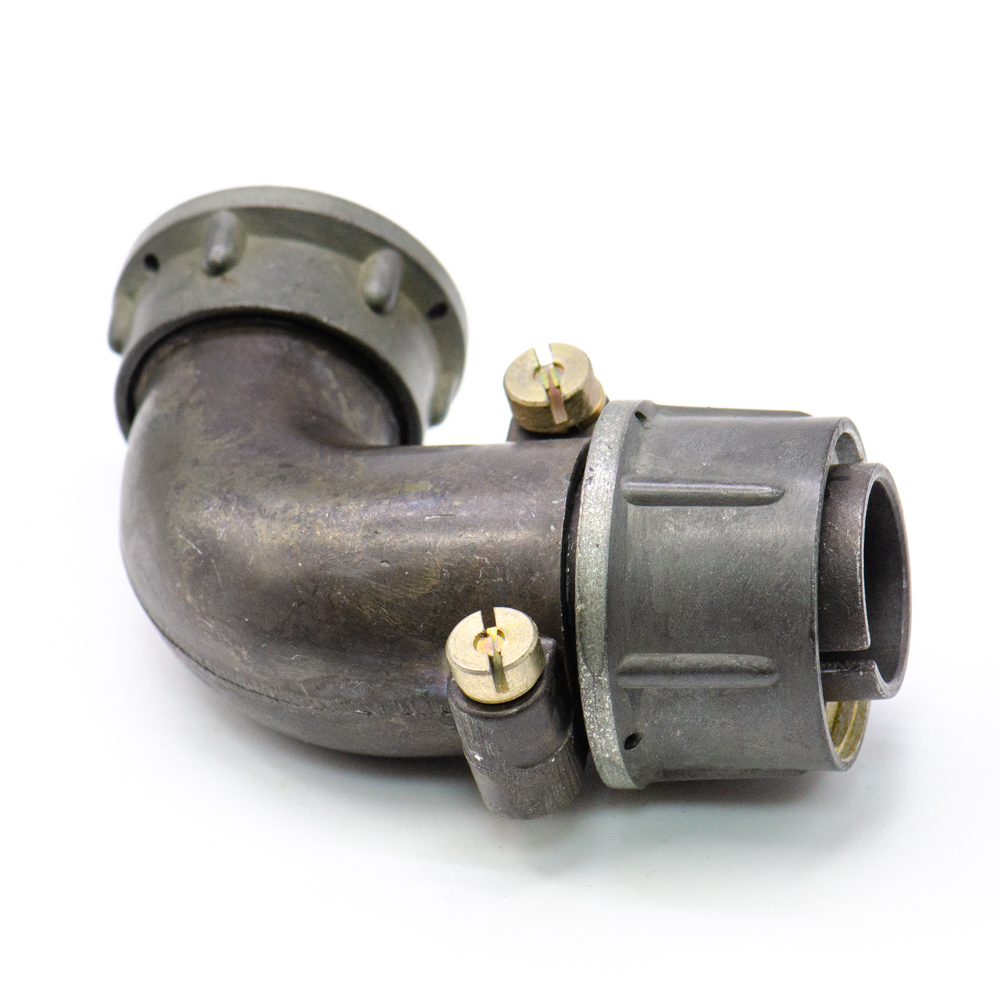

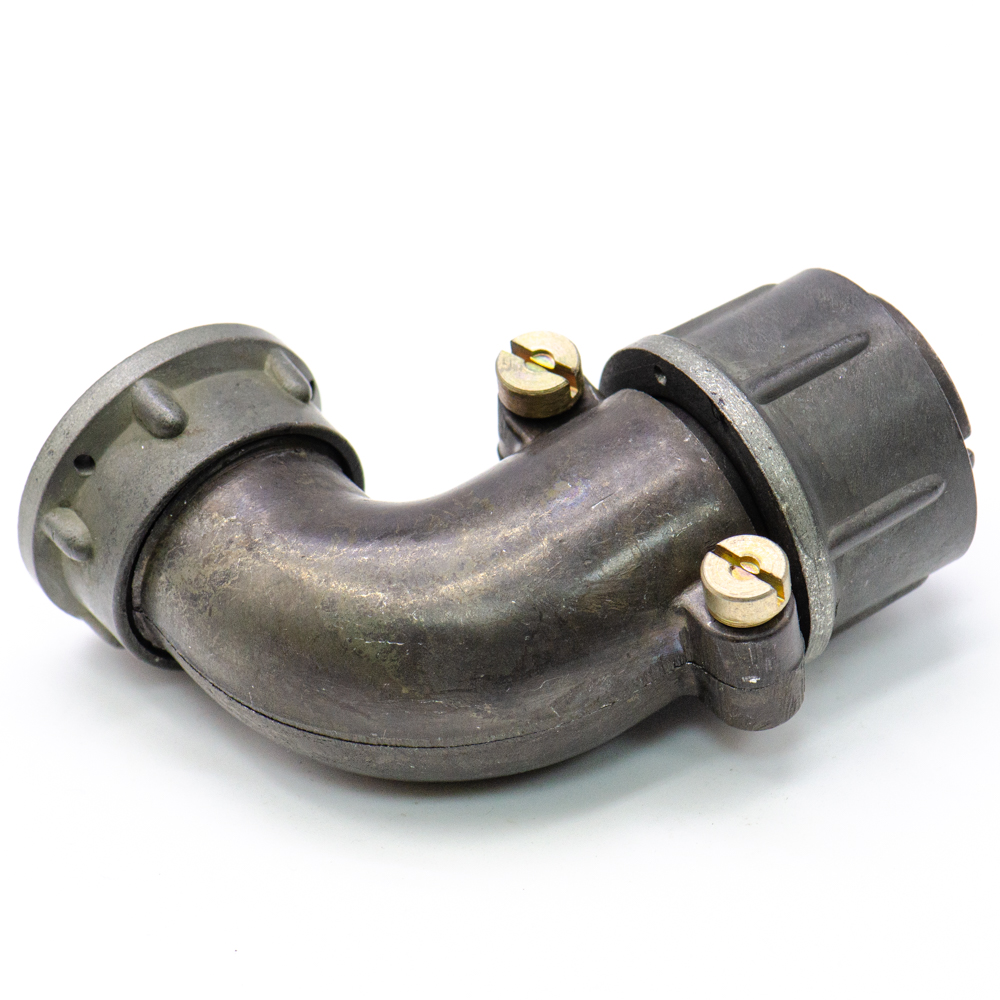

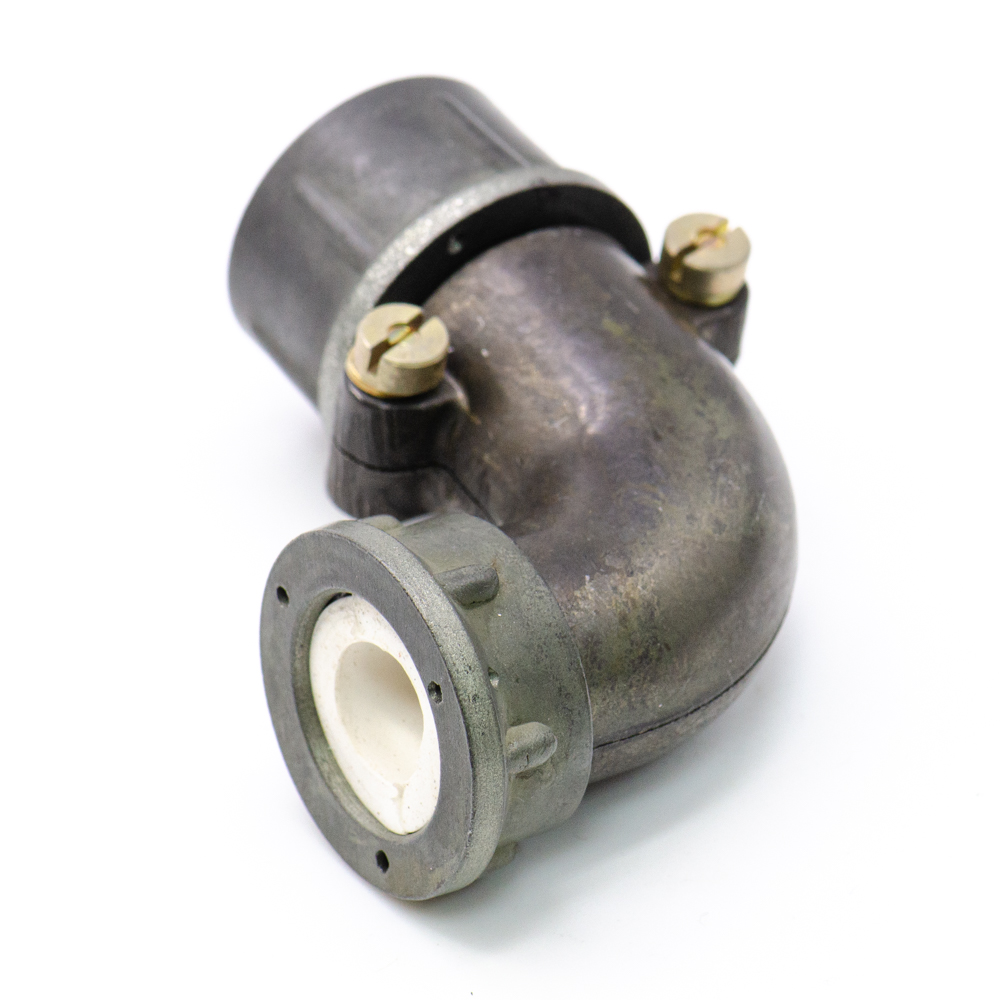

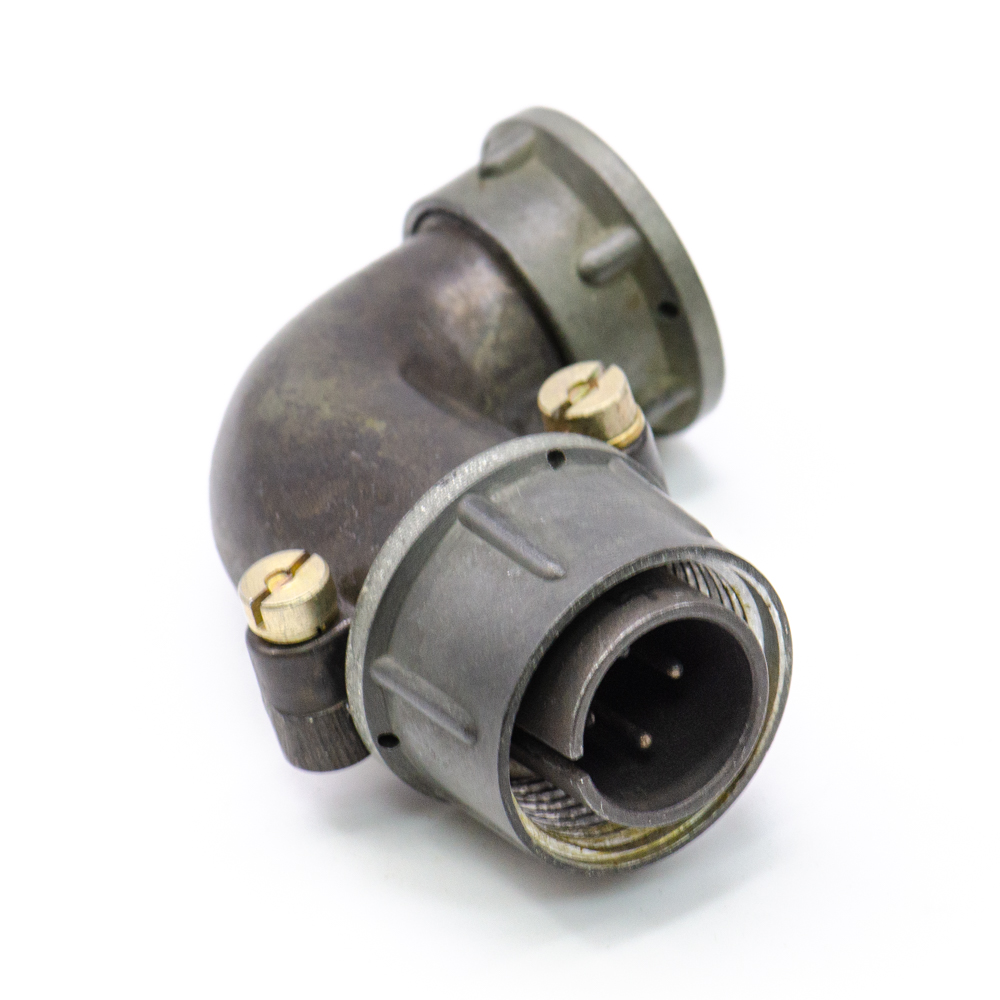

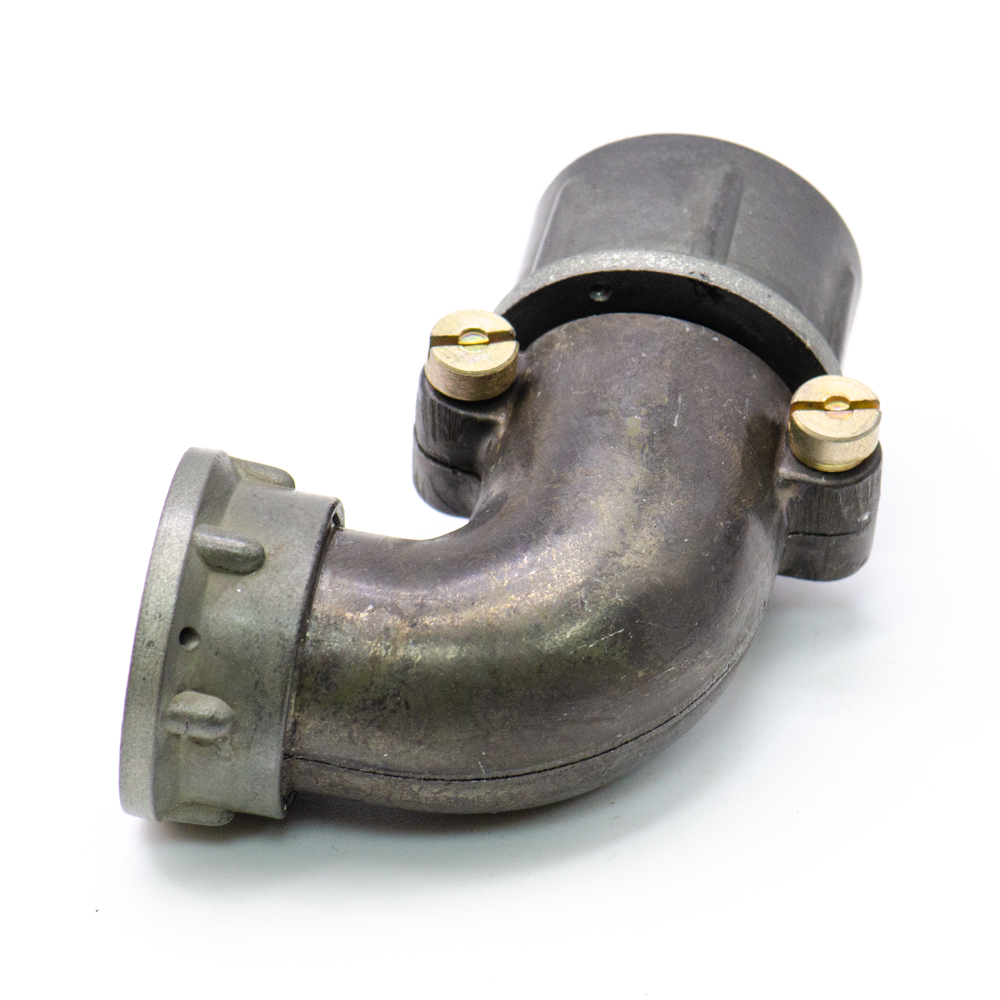

2РТТ20КУЭ4Ш39В Вилка кабельная (арт. TN-7353)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Разъём 2РТТ20КУЭ4Ш39В предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: 2РТТ - тип соединителя; 20 - условный размер корпуса; К - кабельный корпус; У - угловой  патрубок; Э - гайка для экранированного кабеля; 4 - количество контактов; Ш - вилка (штырь); 39 - обозначение сочетания контактов - 4 контактов диаметром 1,5 мм; В - всеклиматическое исполнение; отсутствие буквы  "О" - патрубок с резиновыми кожухами, втулками и шайбами. Вставка блочная 2РТТ20КУЭ4Г39В сочленяется с блочными колодками 2РТТ20Б4Г39В, 2РТТ20БПН(Э)4Г39В и 2РТТ20БУН(Э)4Г39В. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения РОССИЯ
ТУ ГЕ0.364.120 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 5,6
Дата выпуска 1993
Транслитерация 2RTT20KUE4SH39V
Вид упаковки самоупаковка
Кратность отгрузки 1
Дата изготовленияi 1992-2017
Нормы и требования ГЕ0.364.120 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей 2РТТ
Условный размер корпуса 20
Количество выводов или контактов 4
Условный номер контактного набора 39 - 4 контакта Ø 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка угловой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка 2РТТ20КУЭ4Ш39В
Цвет изделия темно-серый

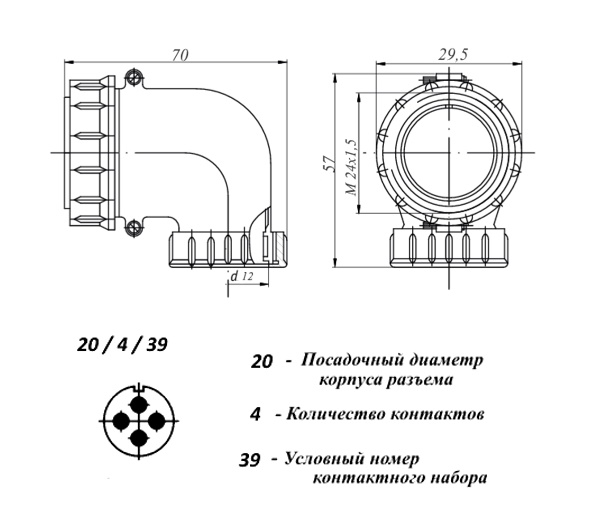

Габаритные размеры L*W*H 68х52х30 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Гайка патрубка для экранированого кабеля
Тип контактов штырь
Герметичность нет
Состояние товара с хранения

Технические характеристики

Сопротивление контактов не более 1
Номинальное напряжение 850
Рабочий ток 35
- диапазон частот 1
- амплитуда ускорения 300
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 5 000
Ускорение при механическом ударе одиноч. действия 10 000
Ускорение при механическом ударе многокр. действия 1 500

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1 000
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15 лет
Ресурс 500
Климатическое исполнениеi В - всеклиматическое исполнение
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
