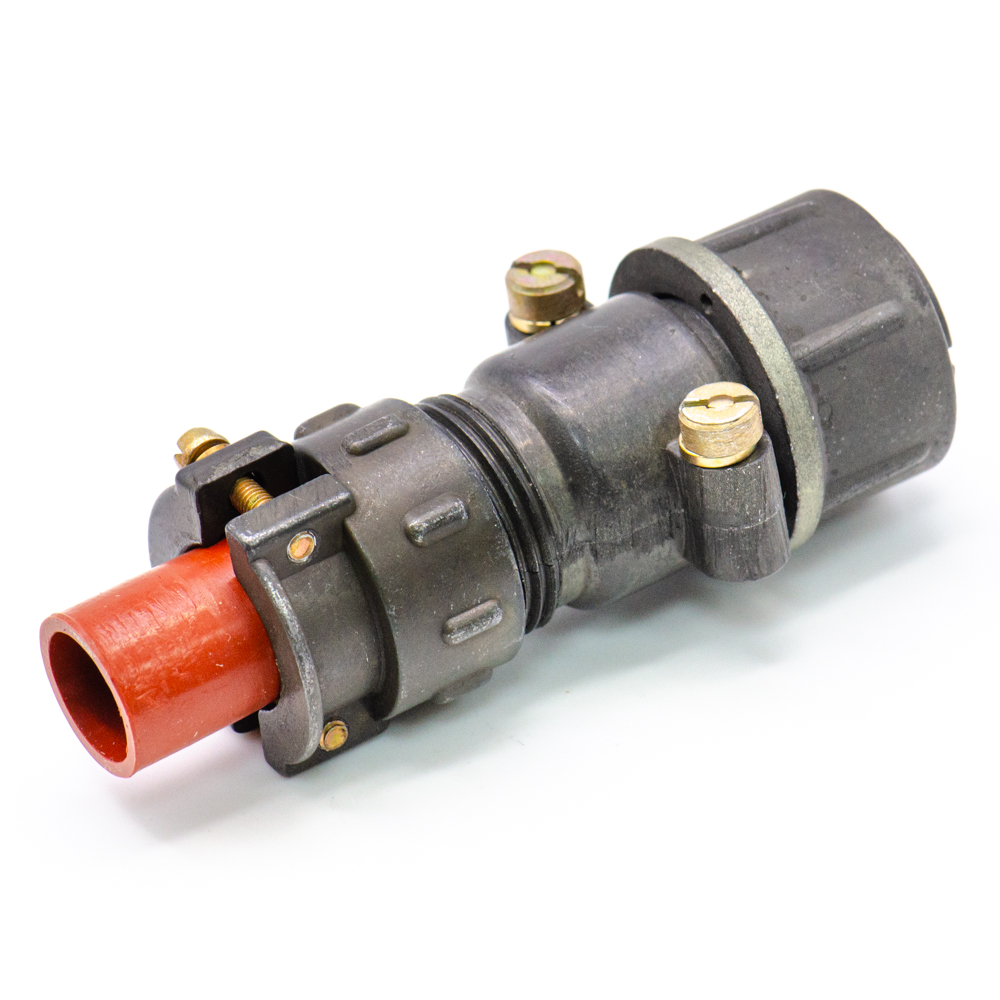

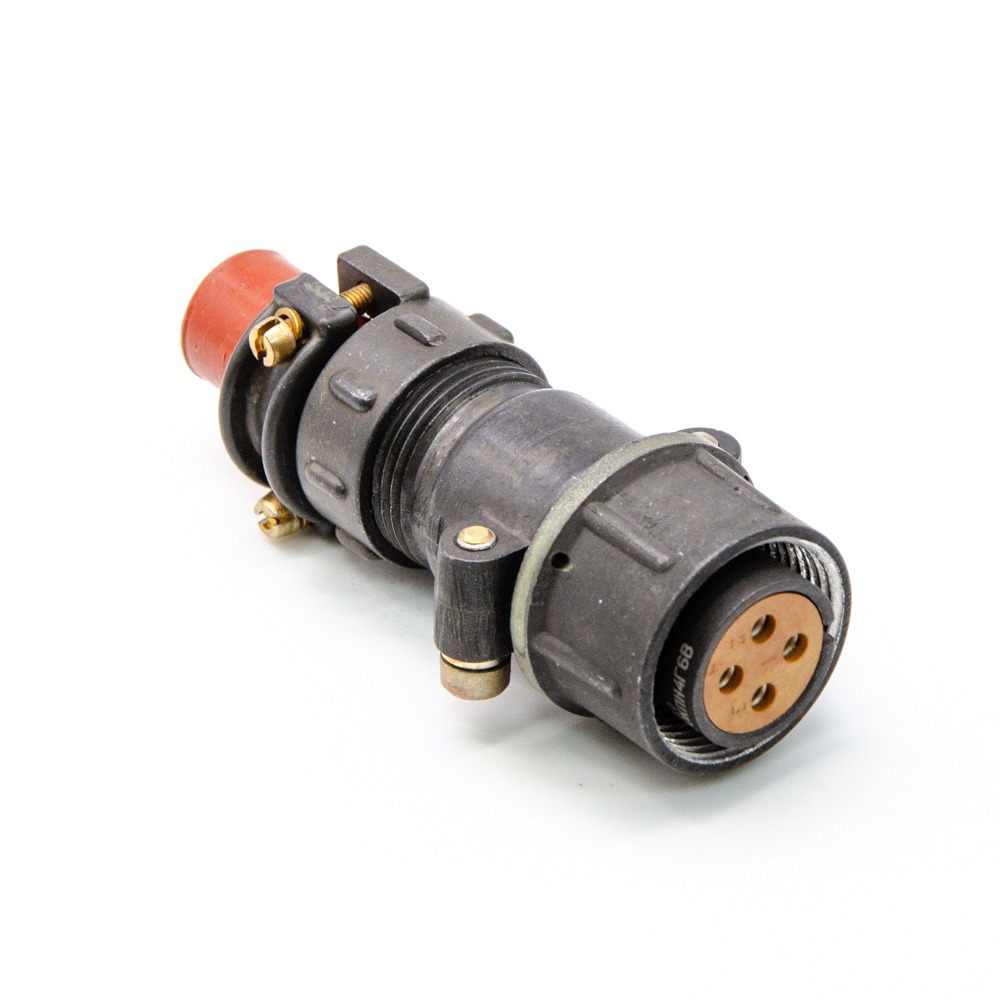

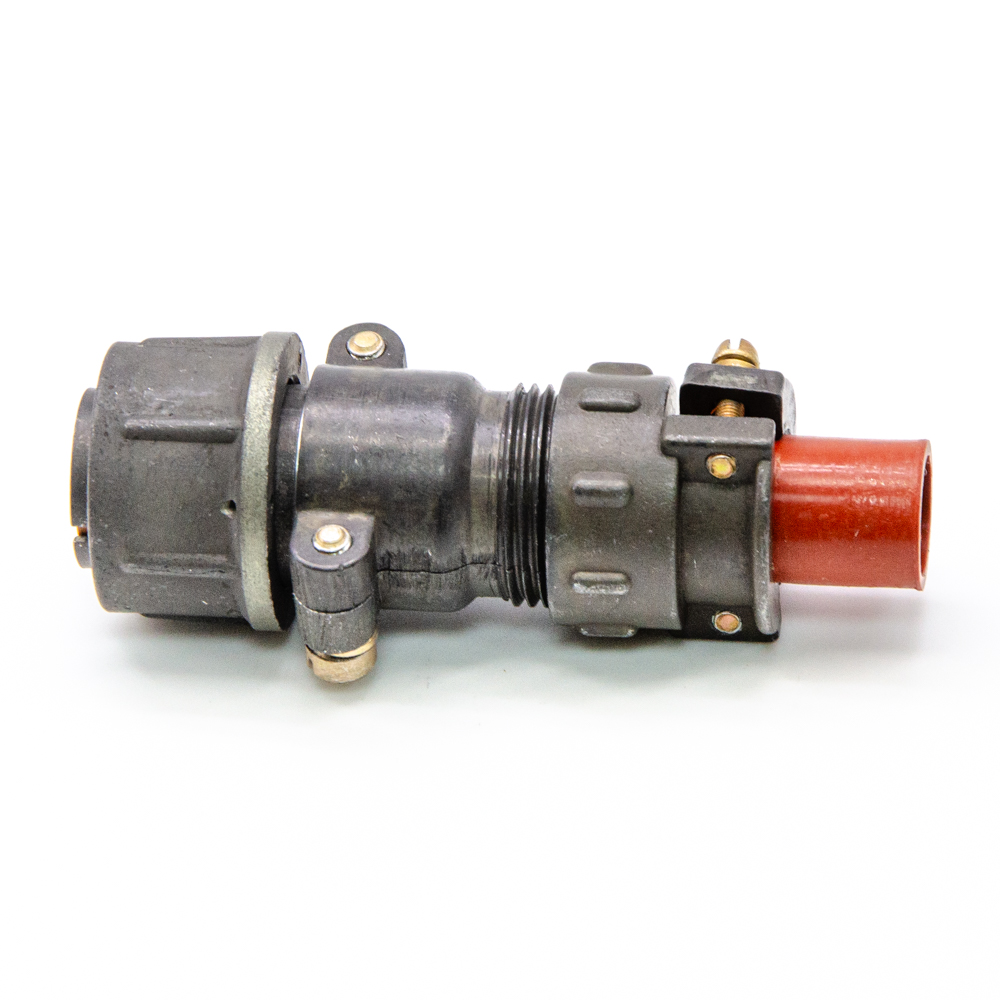

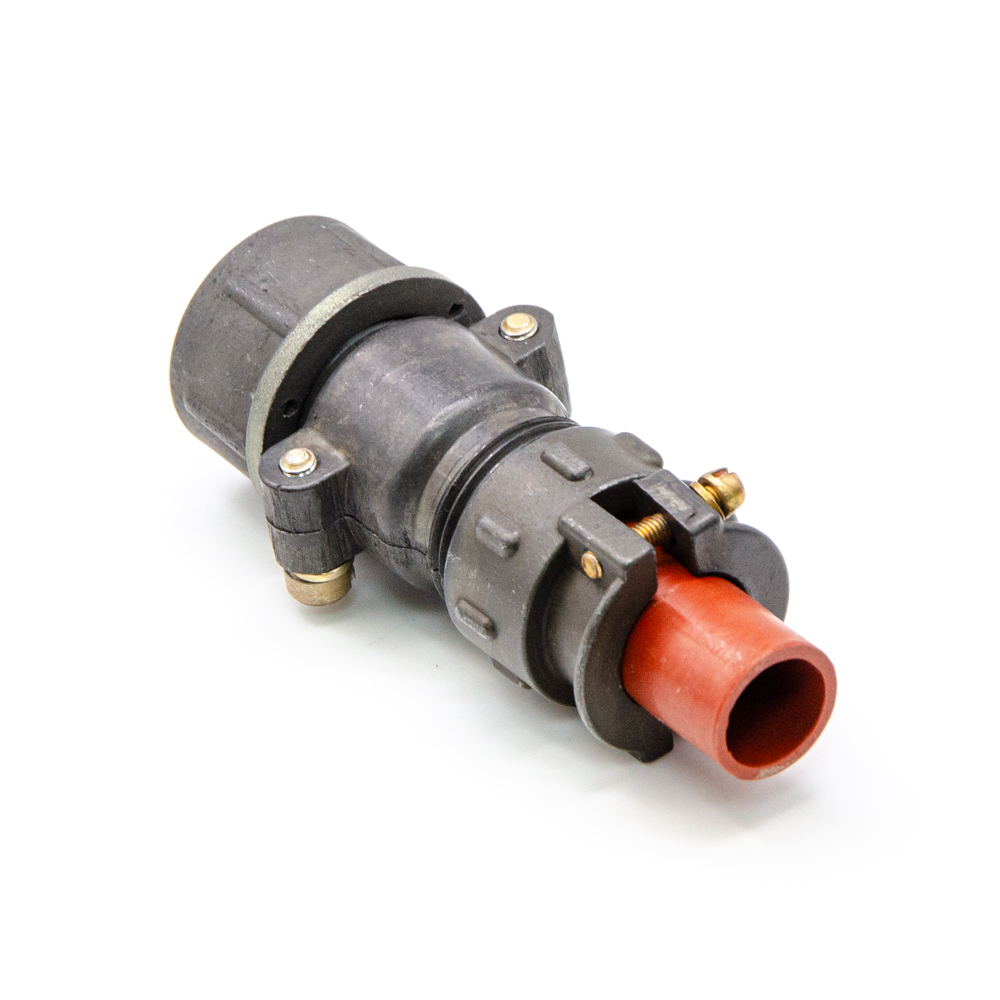

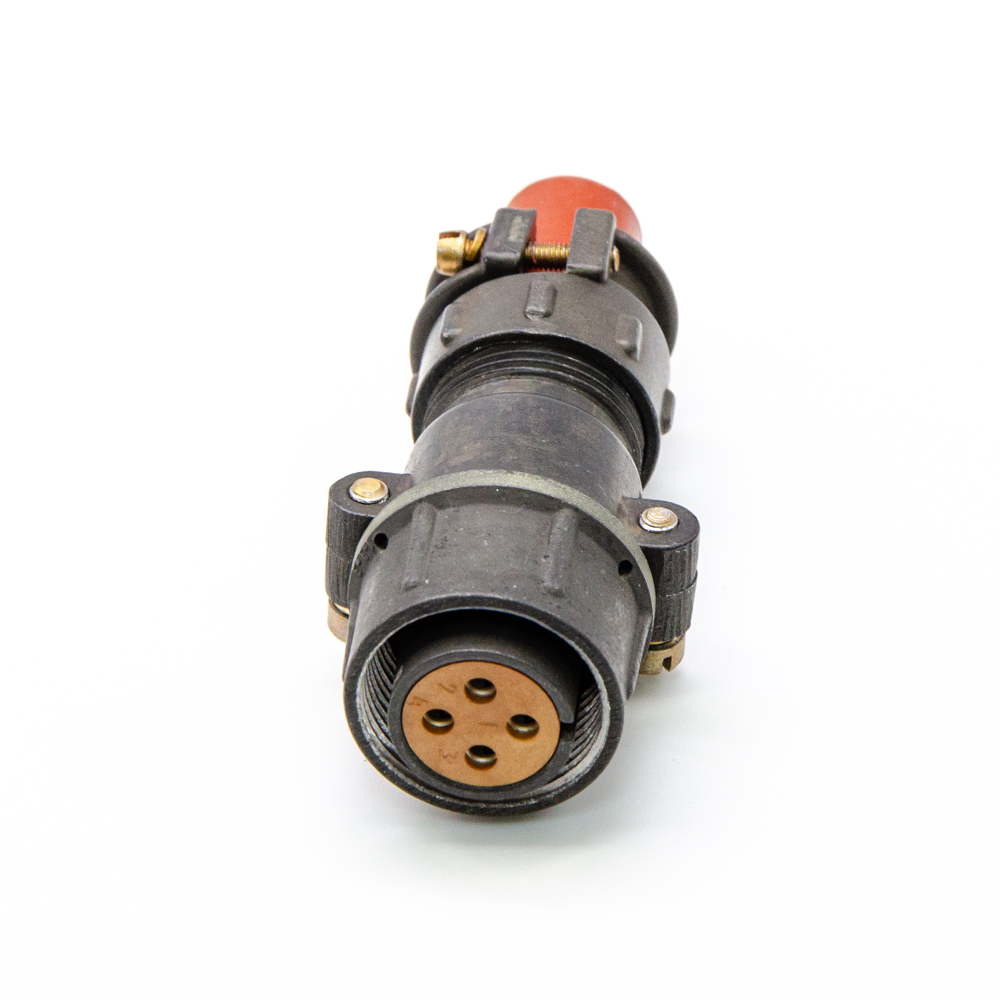

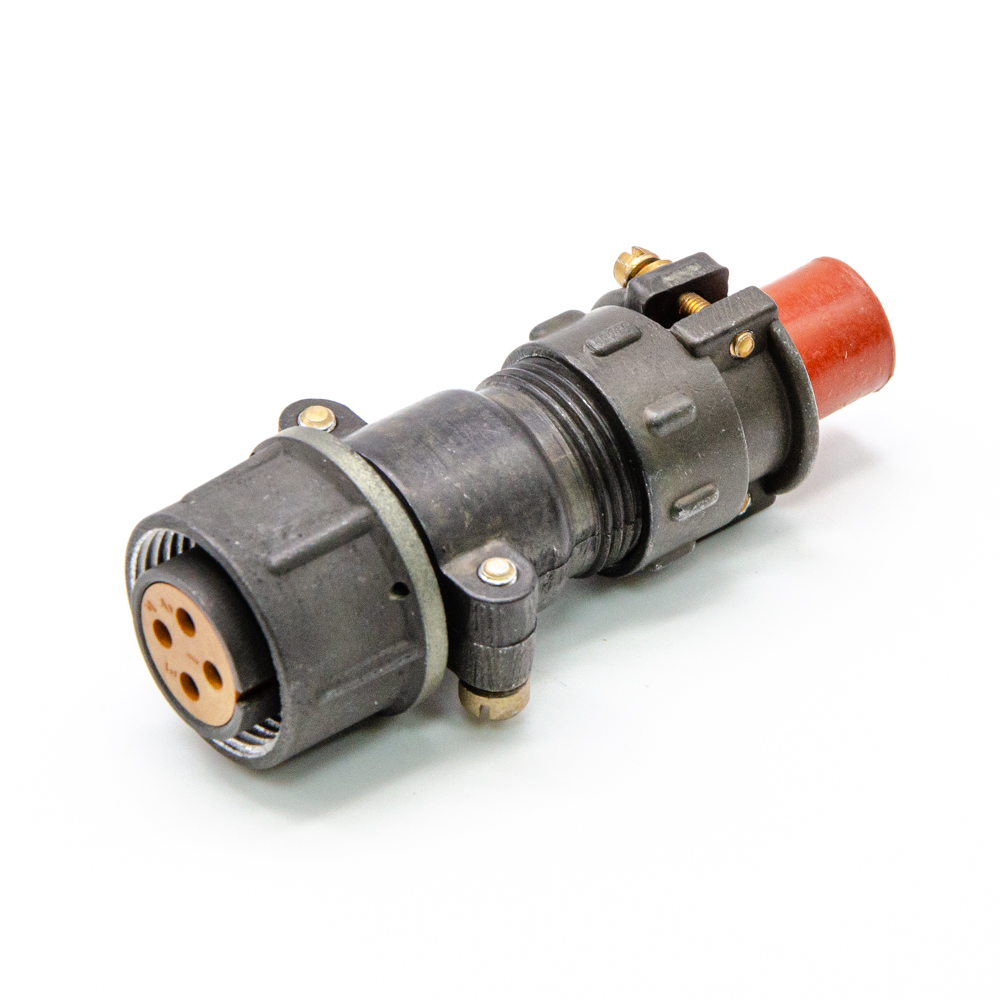

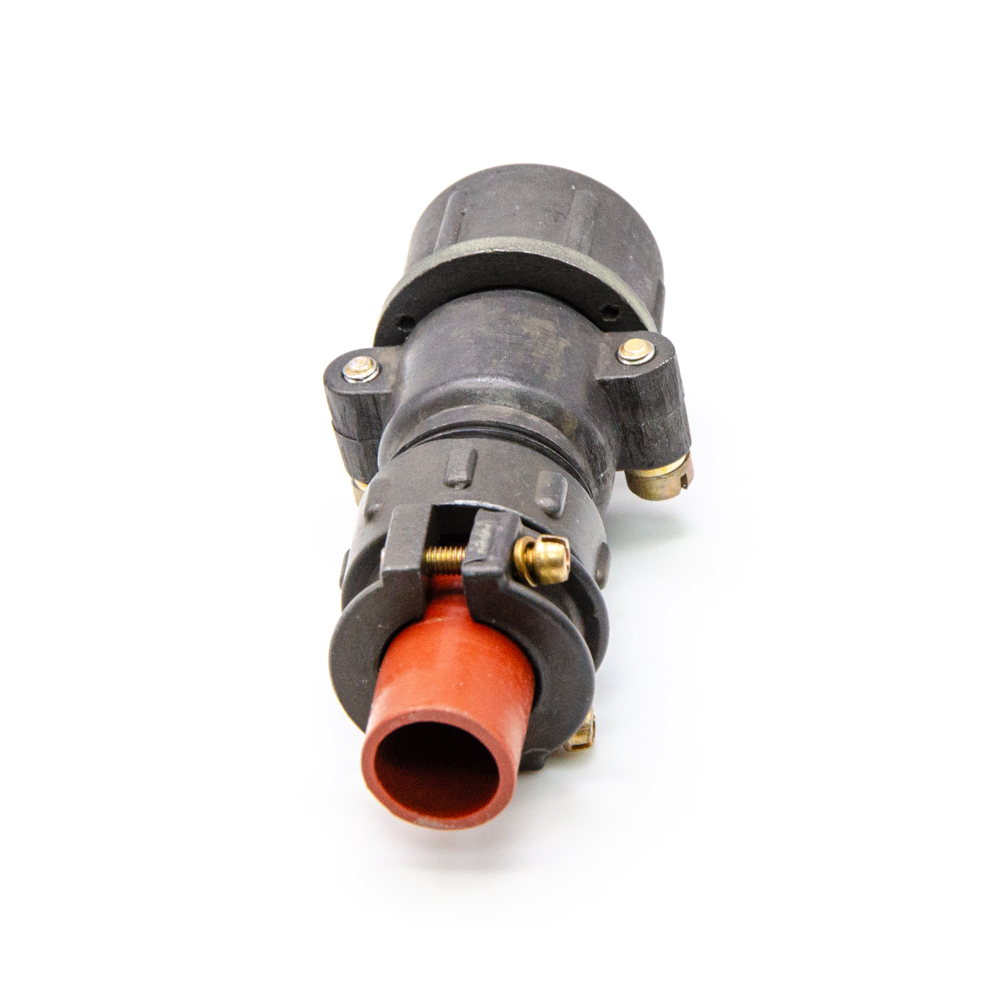

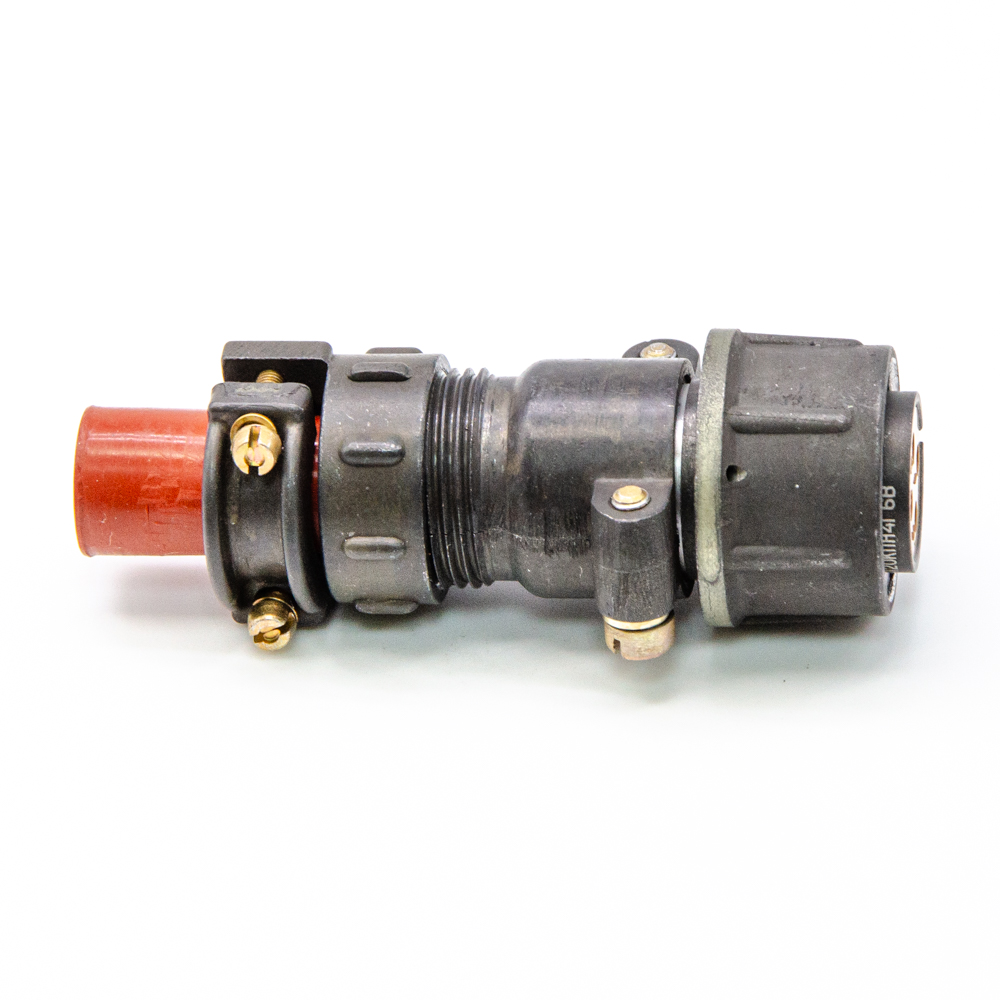

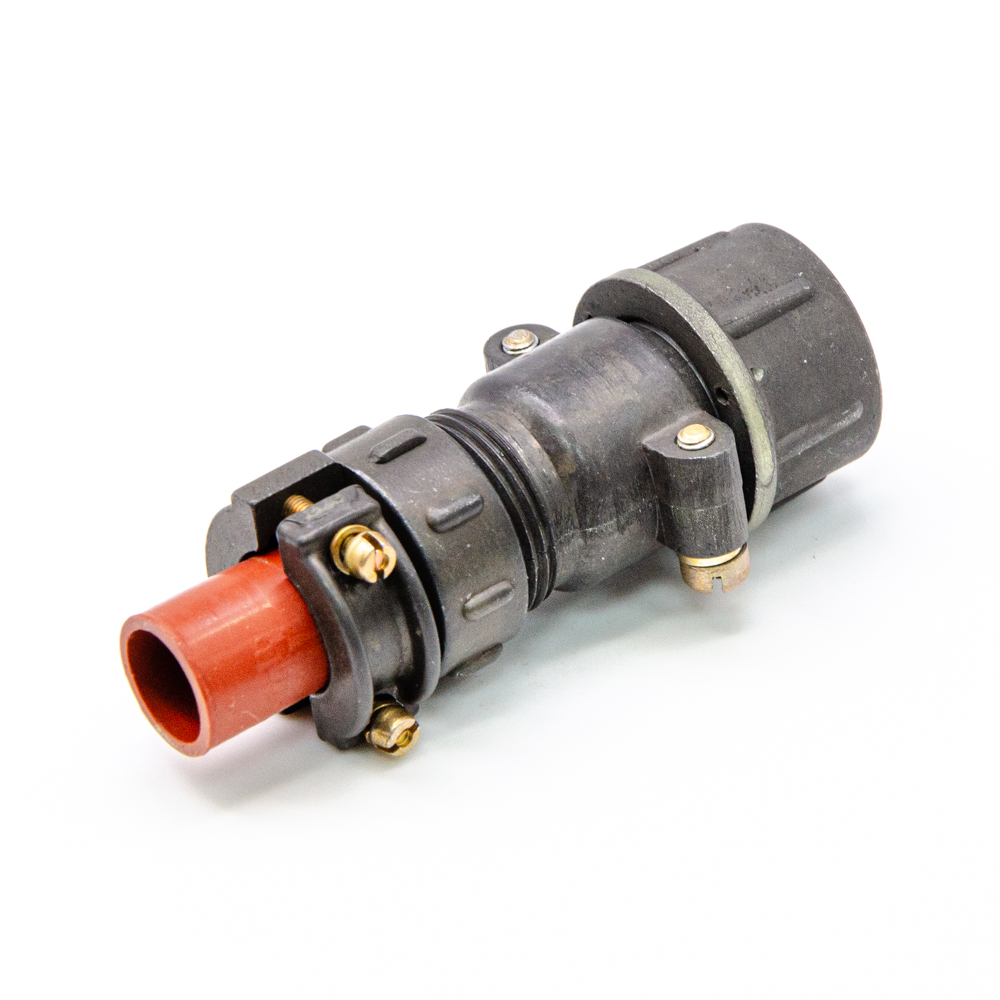

2РТТ20КПН4Г6В Розетка кабельная.(арт. TN-7608)

к сравнению отложить

АО «Завод Элекон»

Артикул (ID): TN-7608

Срок отгрузки со склада Уточнить у менеджера
Дата изготовления 2022
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
Нормы и требования ГЕ0.364.120 ТУ

Подробная документация

ID: 240757

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

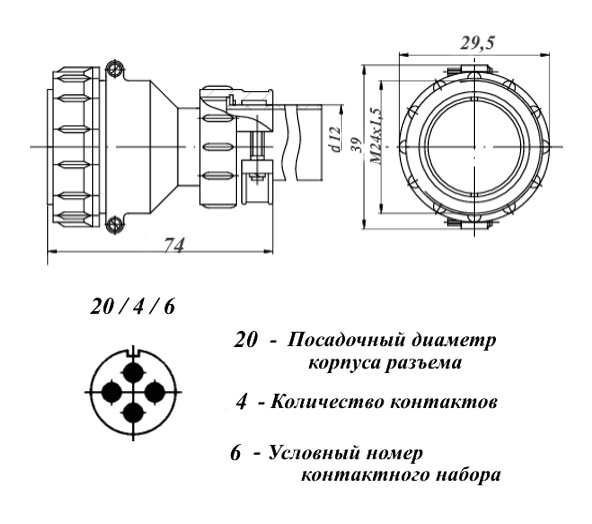

Разъём 2РТТ20КПН4Г6В предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: 2РТТ - тип соединителя; 20 - условный размер корпуса; К - кабельный корпус; П - прямой патрубок; Н - гайка для неэкранированного кабеля; 4 - количество контактов; Г - розетка (гнездо); 6 - обозначение сочетания контактов - 4 контактов диаметром 2,5 мм; В - всеклиматическое исполнение; отсутствие буквы "О" - патрубок с резиновыми кожухами, втулками и шайбами. Колодка кабельная 2РТТ20КПН4Г6В сочленяется с блочными вставками 2РТТ20Б4Ш6В, 2РТТ20БПН(Э)4Ш6В и 2РТТ20БУН(Э)4Ш6В. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Наименование	2РТТ20КПН4Г6В Розетка кабельная.
Торговая марка	АО «Завод Элекон»
Страна происхождения
ТУ	ГЕ0.364.120 ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	60
Дата изготовленияi	2022
Транслитерация	2RTT20KPN4G6V
Вид упаковки	самоупаковка
Доупаковка	промасленная бумага
Состояние упаковки	самоупаковка
Кратность отгрузки	1
Нормы и требования	ГЕ0.364.120 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка кабельная
Серия низкочастотных соединителей	2РТТ
Условный размер корпуса	20
Количество выводов или контактов	4
Условный номер контактного набора	6 - 4 контакта Ø 2,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	2РТТ20КПН4Г6В
Наличие паспорта - этикетки	нет
Цвет изделия	темно-серый
Габаритные размеры LWH	40х80 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Гайка патрубка	для неэкранированого кабеля
Тип контактов	гнездо
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	1 mΩ
Номинальное напряжение	850 V
Рабочий ток	35 A
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2 000 m/c²
Сопротивление изоляции	5 000 MΩ
Ускорение при механическом ударе одиноч. действия	1 000 m/с²
Ускорение при механическом ударе многокр. действия	1 500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1 000 час
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	В - всеклиматическое исполнение
Срок отгрузки со склада	1 день (в наличии)
