2РТТ20КПН3Ш38В Вилка кабельная. (арт. KP-8699)

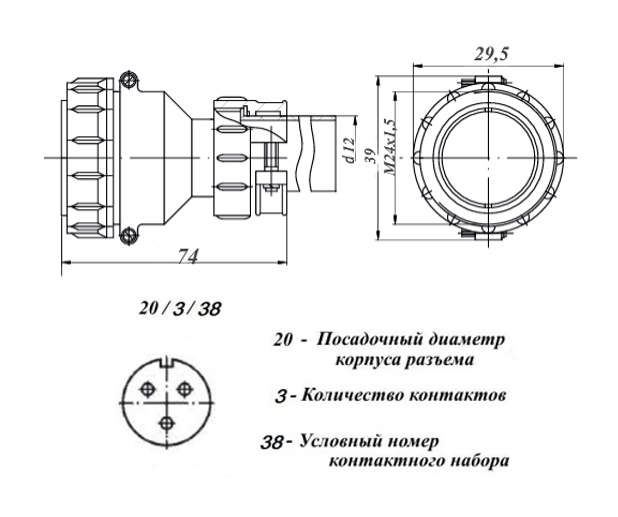

Разъём 2РТТ20КПН3Ш38В предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: 2РТТ - тип соединителя; 20 - условный размер корпуса; К - кабельный корпус; П - прямой  патрубок; Н - гайка для неэкранированного кабеля; 3 - количество контактов; Ш - вилка (штырь); 38 - обозначение сочетания контактов - 3 контактов диаметром 1,5 мм; В - всеклиматическое исполнение; отсутствие буквы  "О" - патрубок с резиновыми кожухами, втулками и шайбами.  Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения РОССИЯ
ТУ ГЕ0.364.120 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 60
Дата выпуска 2021
Транслитерация 2RTT20KPN3SH38V
Вид упаковки полиэт. пакет
Состояние упаковки самоупаковка
Кратность отгрузки 1
Дата изготовленияi 2021
Нормы и требования ГЕ0.364.120 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей 2РТТ
Условный размер корпуса 20
Количество выводов или контактов 3
Условный номер контактного набора 38 - 3 контактов Ø 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка 2РТТ20КПН3Ш38В
Наличие паспорта - этикетки этикетка
Цвет изделия темно-серый
Габаритные размеры L*W*H 35х80 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) бакелит
Гайка патрубка для неэкранированого кабеля
Тип контактов штырь
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение 850 V
Рабочий ток 20 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi В - всеклиматическое исполнение
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
