2РТТ20БПН2Ш4В Вилка блочная (арт. TA-137)

к сравнению отложить

НПО «Элекон», г. Казань

Артикул (ID): TA-137

Срок отгрузки со склада Уточнить у менеджера
Дата изготовления 1976-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ ГЕО.364.120 ТУ

Подробная документация

ID: 290272

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

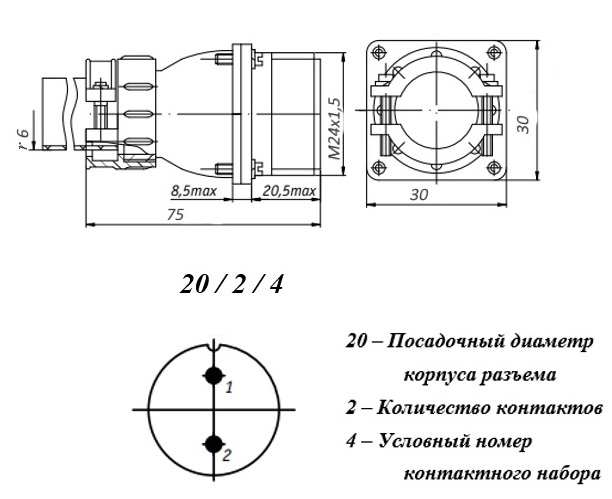

Разъём 2РТТ20БПН2Ш4В предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: 2РТТ - тип соединителя; 20 - условный размер корпуса; Б - блочный корпус; П - прямой патрубок; Н - гайка для неэкранированного кабеля; 2 - количество контактов; Ш - вилка (штырь); 4 - обозначение сочетания контактов - 2 контакта диаметром 2,5 мм; В - всеклиматическое исполнение; отсутствие буквы "О" - патрубок с резиновыми кожухами, втулками и шайбами. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	НПО «Элекон», г. Казань
Страна происхождения
ТУ	ГЕО.364.120 ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	52,5
Дата изготовленияi	1976-1991
Транслитерация	2RTT20BPN2SH4V
Вид упаковки	самоупаковка
Кратность отгрузки	1
Нормы и требования	ГЕО.364.120 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	2РТТ
Условный размер корпуса	20
Количество выводов или контактов	2
Условный номер контактного набора	4 - 2 контакта Ø 2,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	2РТТ20БПН2Ш4В
Цвет изделия	темно-серый
Габаритные размеры LWH	30х30х82 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Гайка патрубка	для неэкранированого кабеля
Тип контактов	штырь
Герметичность	нет
Состояние товара	с хранения

Технические характеристики

Сопротивление контактов не более	1
Номинальное напряжение	850
Рабочий ток	35
- диапазон частот	1
- амплитуда ускорения	300
- уровень звукового давления	170
- линейное ускорение	2 000
Сопротивление изоляции	5 000
Ускорение при механическом ударе одиноч. действия	10 000
Ускорение при механическом ударе многокр. действия	1 500

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1 000
Интервал рабочих температур	-60
Относительная влажность	98% при температуре +25°С
Макс. срок хранения	15
Ресурс	500
Климатическое исполнениеi	В - всеклиматическое исполнение
