2РТ48П20ЭГ1-А Розетка блочная (арт. TM-2070)

Электрический низкочастотный цилиндрический соединитель 2РТ48П20ЭГ1-А предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов.

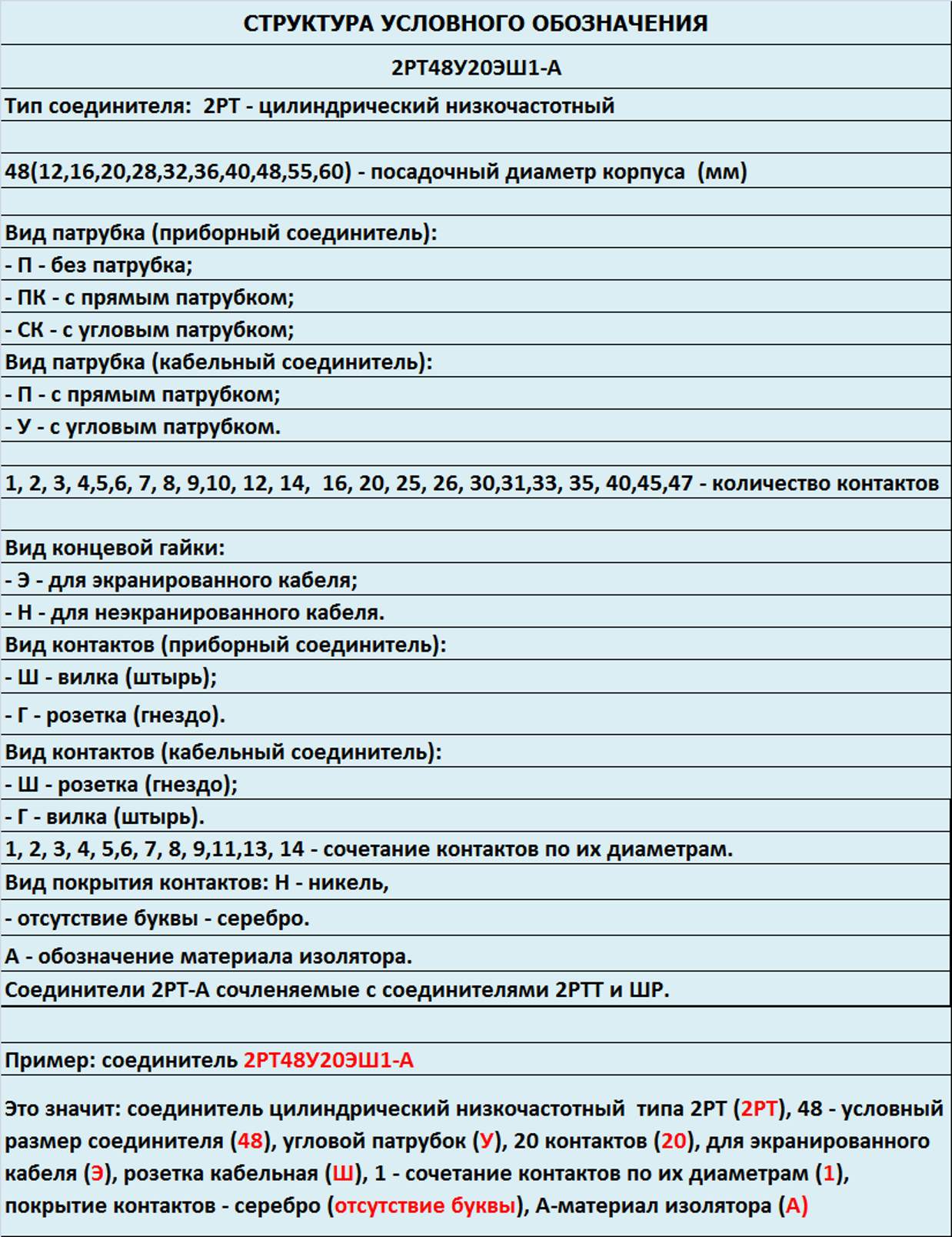

Соединение –  резьбовое. 2РТ – тип соединителя, 48 – типоразмер корпуса, П – без патрубка, 20 – количество контактов, Э – для экранированного кабеля, Г – розетка, 1 – сочетание контактов, А – дополнительное обозначение по материалу изолятора. Вся дополнительная информация находится во вложении на товар, см.  pdf – файл.



Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО "Коннектор", Харьков
Страна происхождения
ТУ ГЕ0.364.118ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 145
Дата выпуска 2006
Транслитерация 2RT48P20EG1-A
Вид упаковки самоупаковка
Кратность отгрузки 1
Дата изготовленияi 1992-2017
Нормы и требования ГЕ0.364.118ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей 2РТ
Условный размер корпуса 48
Количество выводов или контактов 20
Условный номер контактного набора 1 - 16 контактов Ø 1,5 mm; 4 контакта Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка 2РТ48П20ЭГ1-А
Цвет изделия темно-серый
Габаритные размеры L*W*H 58х58х38 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Гайка патрубка нет
Тип контактов гнездо
Герметичность нет
Состояние товара с хранения

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm; 1 mΩ - для контактов Ø 2,5 mm
Номинальное напряжение 700 V
Рабочий ток 10 A - для контактов Ø 1,5 mm; 25 A - для контактов Ø 2,5 mm
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15 лет
Ресурс 500 циклов
Статус изделия Выпускает ПО "Коннектор", Украина
Срок отгрузки со склада Уточнить у менеджера
