Скидка на  Соединители
-20%

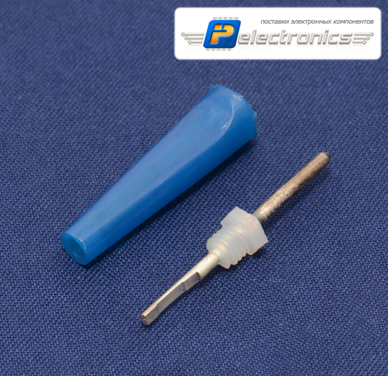

Ш1,6 Штепсель синий(арт. SN-7347)

No name USSR; 150 V
СССР
Артикул (ID): SN-7347
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ГОСТ 22578-77
Подробная документация
Аналоги и альтернативы
ID: 283587
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Штепсель Ш1,6 синий с рабочей поверхностью контакта диаметром 1,6 мм. Предназначен для контроля и коммутации электрических цепей постоянного и переменного токов. Минимальные значения рабочего тока: 1 мА. Минимальные значения рабочего напряжения: 0,1 В. Ответной частью штыря Ш1,6 является гнездо Г1,6. Вся дополнительная информация находится во вложнии на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Ш1,6 Штепсель синий
Торговая марка No name USSR
Страна изготовления СССР
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 1
Вид упаковки полиэт. пакет (10шт)
Состояние упаковки самоупаковка
Транслитерация SH1,6 Plug blue

Основные параметры

Функциональная группа соединители
Функциональный тип штыри и гнёзда
Вид соединителя штекер
Серия штекера, гнезда Ш1,6
Фактическая маркировка отсутствует
Количество полюсов один
Диаметр контакта разъема 1,6 mm
Метод монтажа механический на кабель
Метод монтажа электрический пайка
Материал корпуса полистирол
Цвет корпуса синий
Количество контактов 1
Материал контактов латунь
Покрытие контактов лужение

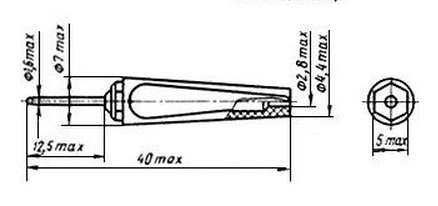

Установочные размеры 12,5х1,6 mm
Габаритные размеры L*W*H 40х7 mm

Технические характеристики

Номинальный ток 1 A
Номинальное напряжение 150 V
Сопротивление контактов не более 0,02 Ω
Сопротивление изоляции 1 MΩ
Линейные нагрузки 500 m/с²
Диапазон рабочих частот 1 - 2000 Hz
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 1500 m/с²
Вибрационные нагрузки: максимальное ускорение 150 m/c²

Условия эксплуатации

Интервал рабочих температур от -40 до +70°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 10 лет
Ресурс 25000 сочленений-расчленений
Минимальная наработка 5000 час.
Ш1,6 Штепсель синий   (datasheet)

Функциональные аналоги

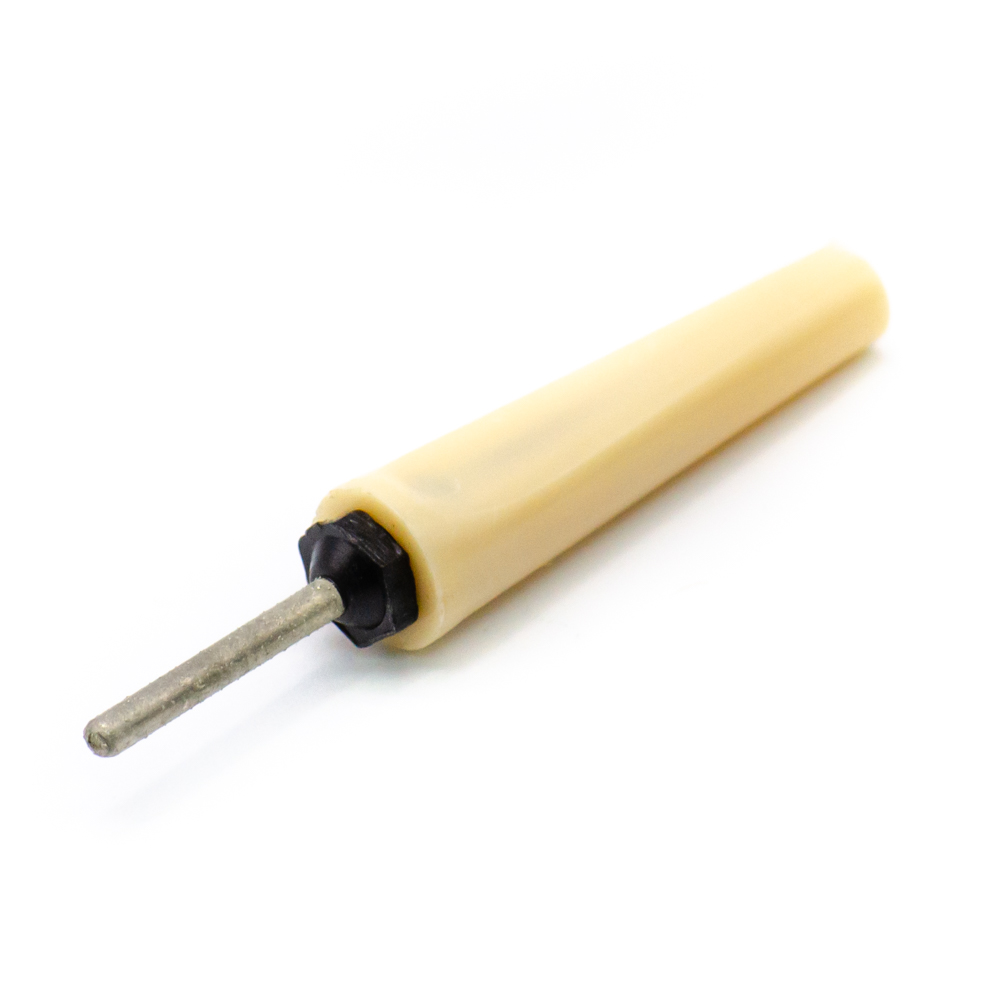

Ш1,6 Штепсель белый, ТУ 6315-002-07593842-97, фото
