Скидка на  Соединители
-20%

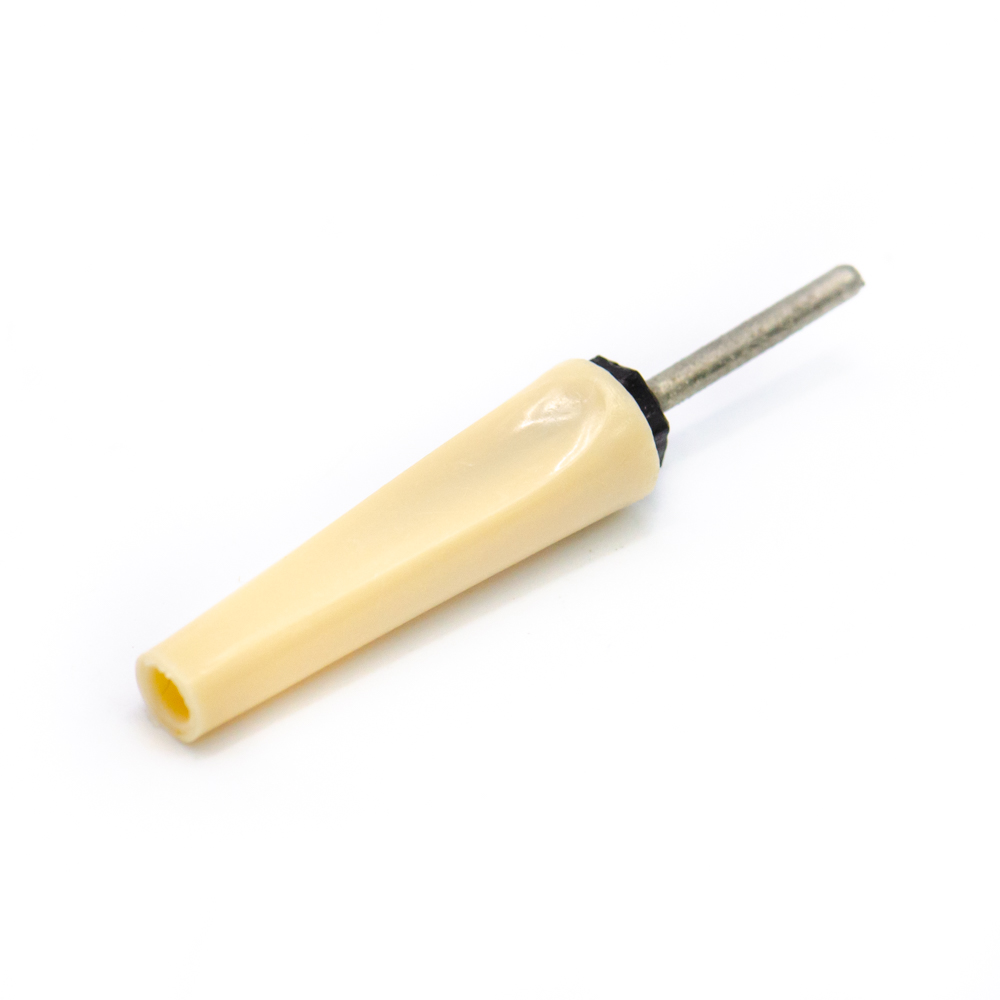

Ш1,6 Штепсель белый, ТУ 6315-002-07593842-97(арт. SN-7340)

Звезда-Элиста; 150 V
СССР
Артикул (ID): SN-7340
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1982
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ТУ 6315-002-07593842-97
Подробная документация
Аналоги и альтернативы
ID: 283580
На складе 740 шт
  • Цена от
    150.00 ₽
    120.00 ₽
  • Скидка -20%
  • 1 шт 136.80 ₽
    171 ₽
  • от 10 шт 120.00 ₽
    150 ₽
Количество
Быстрый заказ

Штепсель Ш1,6 белый с рабочей поверхностью контакта диаметром 1,6 мм. Предназначен для контроля и коммутации электрических цепей постоянного и переменного токов. Минимальные значения рабочего тока: 1 мА. Минимальные значения рабочего напряжения: 0,1 В. Ответной частью штыря Ш1,6 является гнездо Г1,6. Вся дополнительная информация находится во вложнии на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Ш1,6 Штепсель белый, ТУ 6315-002-07593842-97
Торговая марка Звезда-Элиста
Страна изготовления СССР
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 1
Вид упаковки полиэт. пакет (100шт)
Состояние упаковки заводская
Транслитерация SH1,6 Plug white
Наличие паспорта - этикетки этикетка

Основные параметры

Функциональная группа соединители
Функциональный тип штыри и гнёзда
Вид соединителя штекер
Серия штекера, гнезда Ш1,6
Фактическая маркировка отсутствует
Количество полюсов один
Диаметр контакта разъема 1,6 mm
Метод монтажа механический на кабель
Метод монтажа электрический пайка
Материал корпуса полистирол
Цвет корпуса белый
Количество контактов 1
Материал контактов латунь
Покрытие контактов Ag (серебро)

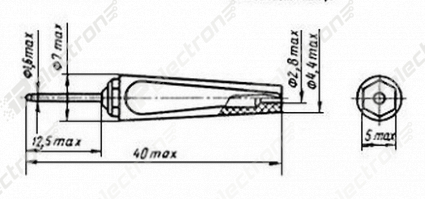

Установочные размеры 12,5х1,6 mm
Габаритные размеры L*W*H 40х7 mm
Наличие паспорта - этикетки этикетка

Технические характеристики

Номинальный ток 1 A
Номинальное напряжение 150 V
Сопротивление контактов не более 0,02 Ω
Сопротивление изоляции 1 MΩ
Линейные нагрузки 500 m/с²
Диапазон рабочих частот 1 - 2000 Hz
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 1500 m/с²
Вибрационные нагрузки: максимальное ускорение 150 m/c²

Условия эксплуатации

Интервал рабочих температур от -40 до 70°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре 35°С
Макс. срок хранения 10 лет
Ресурс 25000 сочленений-расчленений
Минимальная наработка 5000 час.
Ш1,6 Штепсель белый, ТУ 6315-002-07593842-97   (datasheet)
Ш1,6 Штепсель белый, ТУ 6315-002-07593842-97

Полные аналоги

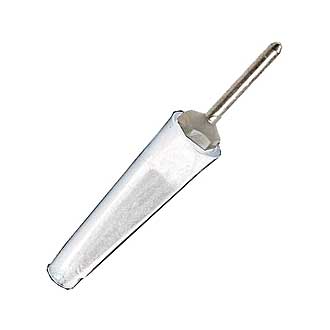

Ш1,6 Штепсель белый., фото
Артикул (ID): ZA-2137
Ш1,6 Штепсель белый.

Функциональные аналоги

Ш1,6 Штепсель зеленый, фото
Артикул (ID): SN-6206
Ш1,6 Штепсель зеленый
Ш1,6 Штепсель красный, 1992г, фото
Артикул (ID): SN-6210
Ш1,6 Штепсель красный, 1992г
Ш1,6 Штепсель синий, фото
Артикул (ID): SN-7347
Ш1,6 Штепсель синий
