Скидка на Устройства защиты
-20%

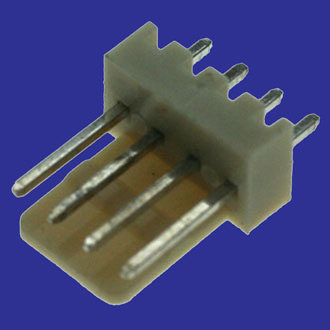

WF-04 pitch 2.54 mm Вилка на плату 4 контакта, шаг 2.54 mm (арт. ZA-1667)

КИТАЙ
Артикул (ID): ZA-1667
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 492230
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

WF-04 Вилка 4 контакта, шаг 2.54 mm - Низковольтный разъем питания. Ответной частью является кабельная розетка HU-04. Контакты для кабельной розетки поставляются в комплекте. Сечение кабеля - 22-30 AWG (0,05 - 0,33 кв.мм). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование WF-04 pitch 2.54 mm Вилка на плату 4 контакта, шаг 2.54 mm
Торговая марка No name China
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 0,49
Состояние упаковки самоупаковка
Транслитерация WF-04 pitch 2.54 mm Plug 4 contacts, pitch 2.54 mm
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов WF
Типономинал / Типоконструкция вилка
Метод сочленения врубной
Количество контактов 4
Вид контактов квадратные
Тип контактов штырь
Размер контактов 0,64х0,64 mm
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 2,54 mm
Количество рядов контактов 1
Контакт извлекаемый нет
Метод монтажа механический в плату
Метод монтажа электрический пайка
Сечение кабеля, AWG 22 - 30
Сечение кабеля, мм² 0,05 - 0,33 mm²
Материал изолятора Нейлон 66, усиленный стекловолокном UL94V-0

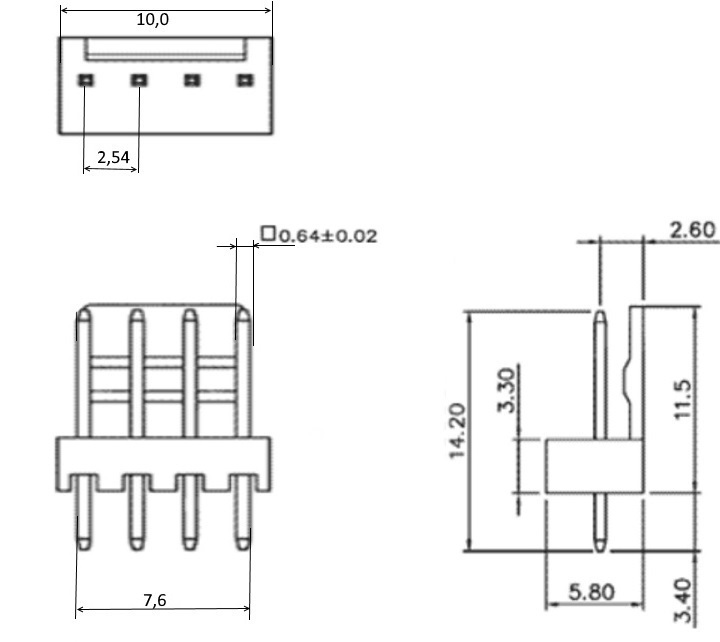

Габаритные размеры L*W*H 10х5,8х14,2 mm
Длина изолятора 10 mm
Ширина изолятора 5,8 mm
Высота изолятора 14,2 mm
Цвет изолятора белый
Ответная часть разъема HU-04
Конструктивное исполнение хвостовика П - прямой хвостовик
Другие наименования вилка, вилка на плату, штыревой соединитель...
Аналогичные серии СНП389...
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 3 A
Сопротивление контактов не более 30 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1500 VAC (1min)

Условия эксплуатации

Интервал рабочих температур от -25 до +85 °С
WF-04 pitch 2.54 mm Вилка на плату 4 контакта, шаг 2.54 mm   (datasheet)
