Скидка на Устройства защиты
-20%

PWL-04 (аналог СНП348-4ВП22В) Вилка на плату 4 контакта, шаг 3,96 mm (арт. TN-3368)

КИТАЙ
Артикул (ID): TN-3368
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 233257
На складе 50 шт
  • Цена от
    Включая НДС
     4 ₽
  • 1 шт 8 ₽
  • от 10 шт 6 ₽
  • от 50 шт 4 ₽
Количество
Быстрый заказ

Низковольтные разъемы питания PWL-04 (аналог СНП348-4ВП22В). Шаг контактов 3,96 mm. Ответной частью является кабельная розетка PHU-04. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование PWL-04 (аналог СНП348-4ВП22В) Вилка на плату 4 контакта, шаг 3,96 mm
Торговая марка No name China
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 2,25
Состояние упаковки самоупаковка
Транслитерация PWL-04 (analog SNP348-4VP22V) Plug on board 4 contacts, pitch 3.96 mm
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов PWL
Типономинал / Типоконструкция вилка
Метод сочленения врубной
Количество контактов 4
Вид контактов квадратные
Тип контактов штырь
Размер контактов 1,14х1,14 mm
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 3,96 mm
Количество рядов контактов 1
Контакт извлекаемый нет
Метод монтажа механический в плату
Метод монтажа электрический пайка
Сечение кабеля, AWG 18 - 22
Сечение кабеля, мм² 0,33 - 0,83 mm²
Материал изолятора Нейлон 66, усиленный стекловолокном UL94V-0

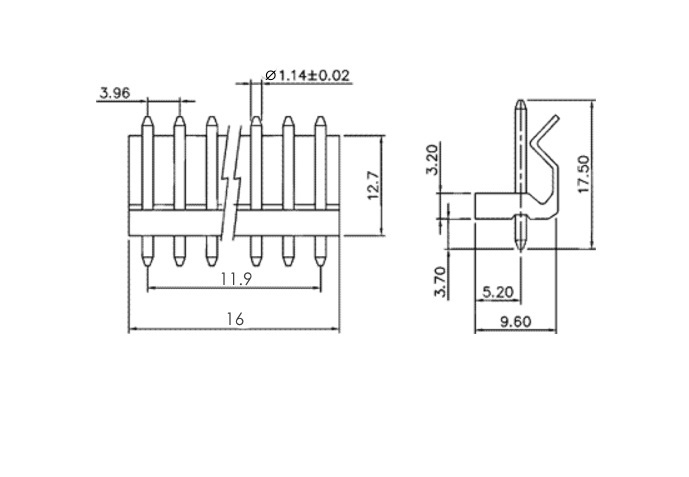

Габаритные размеры L*W*H 16х9,6х17,5 mm
Длина изолятора 16 mm
Ширина изолятора 9,6 mm
Высота изолятора 17,5 mm
Цвет изолятора белый
Ответная часть разъема PHU-04
Конструктивное исполнение хвостовика П - прямой хвостовик
Другие наименования вилка, вилка на плату, штыревой соединитель...
Аналогичные серии DS1072..., СНП348..., VH..., HPB…
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 3 A
Сопротивление контактов не более 2 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1500 VAC (1min)

Условия эксплуатации

Интервал рабочих температур от -25 до +85 °С
PWL-04 (аналог СНП348-4ВП22В) Вилка на плату 4 контакта, шаг 3,96 mm   (datasheet)
