Скидка на  Переключатели галетные
-20%

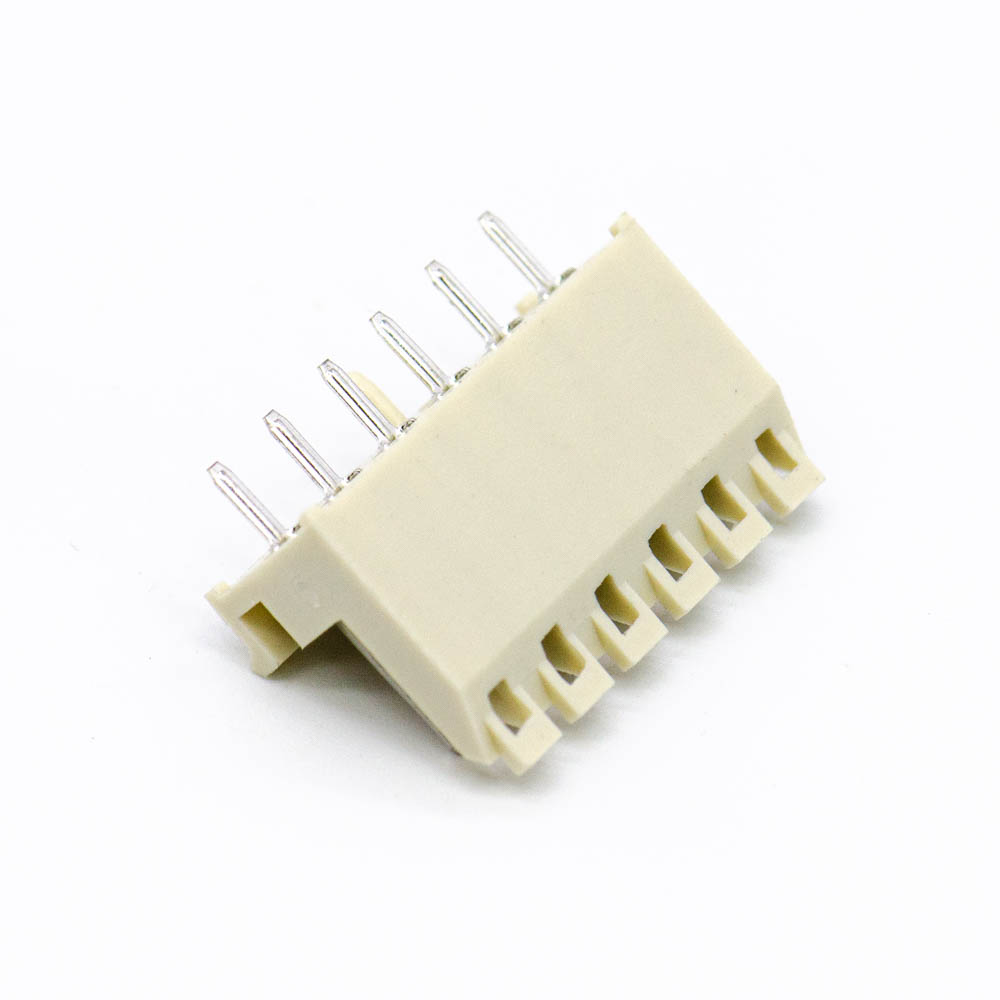

HPB-06M Вилка на плату 6 контактов, шаг 2,54 mm(арт. TN-5524)

КИТАЙ
Артикул (ID): TN-5524
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 235702
На складе 50 шт
  • Цена от 23 ₽
  • 1 шт 27 ₽
  • от 10 шт 23 ₽
Количество
Быстрый заказ

HPB-06M Вилка на плату 6 контактов, шаг 2,54 mm - Разъем низковольтного питания. Ответная часть-розетка с контактами HPB-6F. Изолятор - нейлон 66, UL94-0 белый. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование HPB-06M Вилка на плату 6 контактов, шаг 2,54 mm
Торговая марка No name China
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 1,8
Состояние упаковки самоупаковка
Транслитерация HPB-06M Plug to PCB 6 contacts, pitch 2.54 mm
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов HPB-M
Типономинал / Типоконструкция вилка
Метод сочленения врубной
Количество контактов 6
Вид контактов плоские
Тип контактов штырь
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 2,54 mm
Количество рядов контактов 1
Контакт извлекаемый нет
Метод монтажа механический в плату
Метод монтажа электрический пайка
Сечение кабеля, AWG 18 - 24
Сечение кабеля, мм² 0,21-0,78 mm²
Материал изолятора Нейлон 66, усиленный стекловолокном UL94V-0

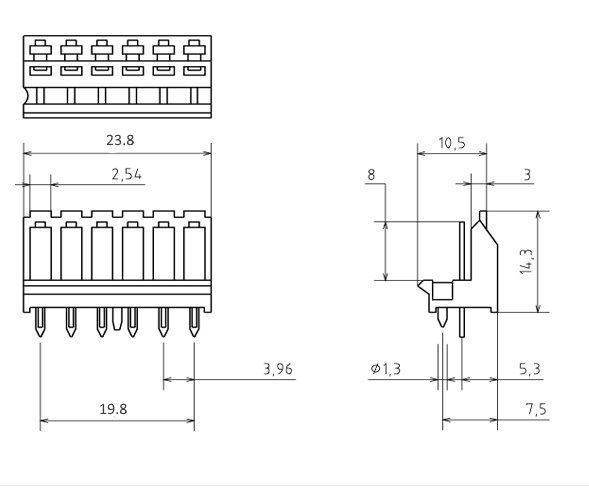

Габаритные размеры L*W*H 23,8х11х18 mm
Длина изолятора 23,8 mm
Ширина изолятора 11 mm
Высота изолятора 18 mm
Цвет изолятора белый
Ответная часть разъема HPB-6F
Конструктивное исполнение хвостовика П - прямой хвостовик
Другие наименования вилка, вилка на плату, штыревой соединитель...
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 300 V
Рабочий ток, max 5 A
Сопротивление контактов не более 2 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1500 VAC (1min)

Условия эксплуатации

Интервал рабочих температур от -25 до +85 °С
HPB-06M Вилка на плату 6 контактов, шаг 2,54 mm   (datasheet)
