PHU-02 (аналог СНП348-2Р042В) Розетка на кабель 2 контакта, шаг 3,96 mm (арт. TN-3364)

КИТАЙ
Артикул (ID): TN-3364
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 233253
На складе 50 шт
  • Цена от
    Включая НДС
     6 ₽
  • 1 шт 12 ₽
  • от 5 шт 11 ₽
  • от 10 шт 10 ₽
  • от 50 шт 6 ₽
Количество
Быстрый заказ

PHU-02 (аналог СНП348-2Р042В) Розетка на кабель с контактами, шаг 3,96mm – Разъем низковольтного питания. Разъемы PHU(розетка) PWL(вилка) с шагом 3.96 мм используются для подключения питания к внутренним платам электронного оборудования, выдерживают напряжение до 250В и ток до 7А (АС/DC). Гнездо (розетка) монтируется на кабель и поставляется в комплекте с контактами (отдельно на ленте). Контакты кабельной части монтируются на провод при помощи обжимного инструмента – кримпера. Крепление контакта в корпусе розетке обеспечивается специальным «язычком», который препятствует выпадению контакта, поэтому для демонтажа контактов требуется специальный инструмент. Надежное соединение образуется при помощи фиксирующих защёлок (шпонок), расположенных на корпусах кабельных и платных разъёмов. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование PHU-02 (аналог СНП348-2Р042В) Розетка на кабель 2 контакта, шаг 3,96 mm
Торговая марка No name China
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 1,8
Состояние упаковки самоупаковка
Транслитерация PHU-02 (analog SNP348-2P042V) Socket on cable 2 contacts, pitch 3.96 mm
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов PHU
Типономинал / Типоконструкция розетка
Метод сочленения врубной
Количество контактов 2
Вид контактов плоские
Тип контактов гнездо
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 3,96 mm
Количество рядов контактов 1
Контакт извлекаемый да
Крепление контакта в изоляторе защелка (язычок на контакте)
Метод монтажа механический объемный
Метод монтажа электрический обжим
Сечение кабеля, AWG 18 - 22
Сечение кабеля, мм² 0,33 - 0,8 mm²
Обжимной инструмент Кримпер YAC-4, Кримпер 608-384N...
Материал изолятора Нейлон 66, усиленный стекловолокном UL94V-0

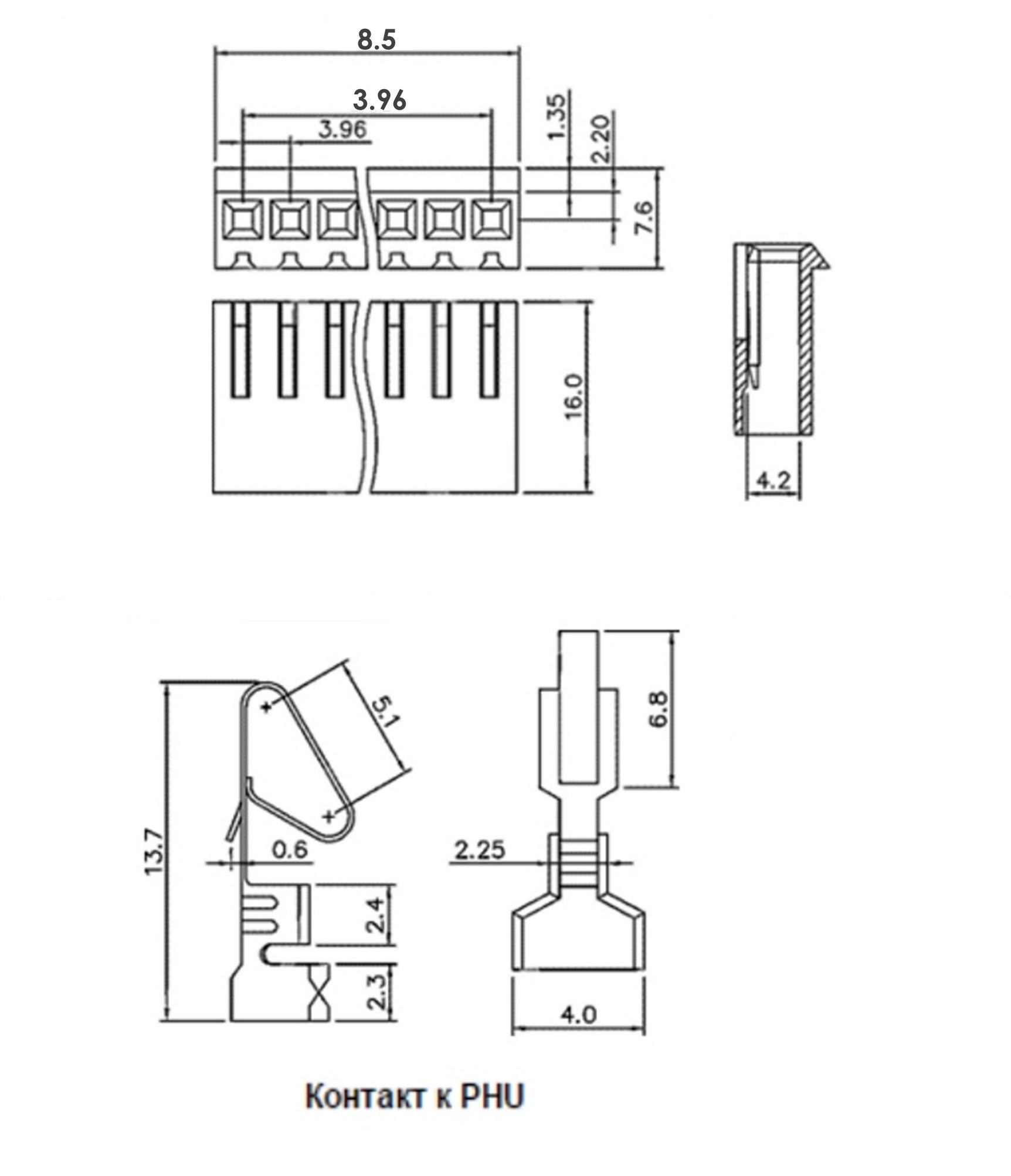

Габаритные размеры L*W*H 8,5х7,6х16 mm
Длина изолятора 8,5 mm
Ширина изолятора 7,6 mm
Высота изолятора 16 mm
Цвет изолятора белый
Ответная часть разъема PWL-02, PWL-02R
Конструктивное исполнение хвостовика О - обжимкой
Наличие ориентации шпонки, паз
Другие наименования розетка кабельная, разъем, розетка с контактами...
Аналогичные серии DS1072..., СНП348..., VH..., HPB…
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 7 A
Сопротивление контактов не более 2 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1500 VAC (1min)

Условия эксплуатации

Класс горючести UL94V-0 (1 s)
Интервал рабочих температур от -25 до +85 °С
PHU-02 (аналог СНП348-2Р042В) Розетка на кабель 2 контакта, шаг 3,96 mm   (datasheet)
