H pitch 2.54 mm контакты разъема H, шаг 2,54 mm. (арт. TW-6547)

КИТАЙ
Артикул (ID): TW-6547
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 276052
На складе 50 шт
  • Цена от
    Включая НДС
     1 ₽
  • 1 шт 1 ₽
Количество
Быстрый заказ

Контакты H pitch 2.54mm — это контактная часть низковольтного разъёма. Применяются совместно с корпусом розетки серии Н c шагом 2,54 мм. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование H pitch 2.54 mm контакты разъема H, шаг 2,54 mm.
Торговая марка No name China
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 0,07
Состояние упаковки самоупаковка
Транслитерация H pitch 2.54 mm connector contacts H, pitch 2.54 mm.
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов H
Типономинал / Типоконструкция контакт
Метод сочленения врубной
Вид контактов квадратные
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 2,54 mm
Количество рядов контактов 1
Контакт извлекаемый да
Метод монтажа механический объемный
Метод монтажа электрический обжим
Сечение кабеля, AWG 28 - 22
Обжимной инструмент Кримпер YAC-4, Кримпер 608-384N...

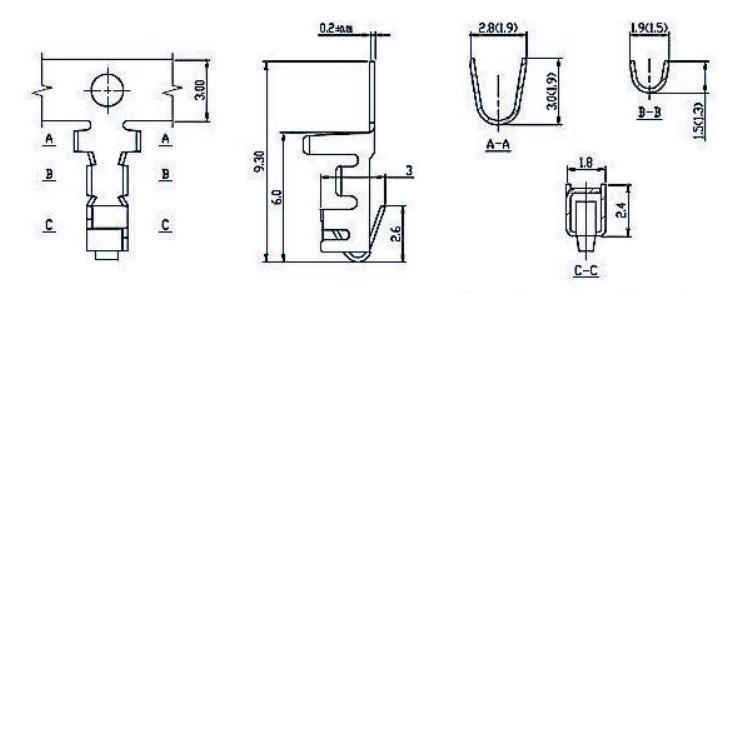

Габаритные размеры L*W*H 2,8х9,3 mm
Ширина изолятора 2,8 mm
Высота изолятора 9,3 mm
Конструктивное исполнение хвостовика О - обжимкой
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 1 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 500 V

Условия эксплуатации

Интервал рабочих температур от -25 до +105°C
H pitch 2.54 mm контакты разъема H, шаг 2,54 mm.   (datasheet)
