Скидка на  Переключатели галетные
-20%

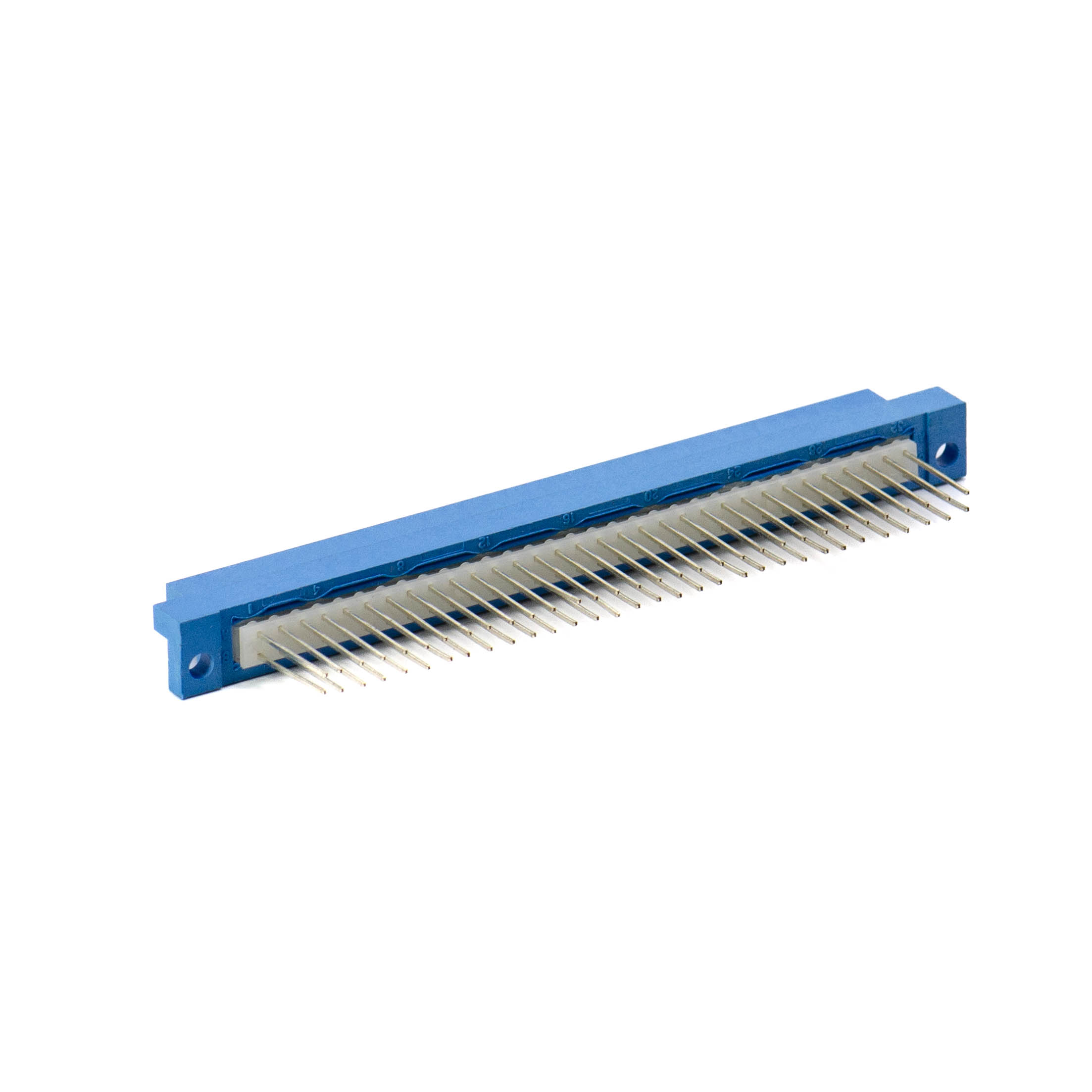

СНП58-64/95х9Р-20-2-В Розетка прямая, врубная(арт. KP-8974)

ОАО «Каскад», г. Черкесск; 250 V; 1 A; в плату; " 1" - ОТК; П - прямой хвостовик; Ке0.364.043ТУ
РОССИЯ
Артикул (ID): KP-8974
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1992-1993
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ Ке0.364.043ТУ
Подробная документация
ID: 496809
На складе 13 шт
  • Цена от 195 ₽
  • 1 шт 225 ₽
  • от 5 шт 195 ₽
Количество
Быстрый заказ

СНП58-64/95х9Р-20-2-В Розетка прямая – соединитель электрический низкочастотный прямоугольный малогабаритный для печатного монтажа врубного сочленения. Структура условного обозначения: СНП – тип соединителя; 58 – порядковый номер разработки; 64 – количество контактов; 95х9 условный размер корпуса (длина х ширина); Р – розетка (гнездо); 20 – конструктивное разновидность (розетка косвенного соединения печатной платы прямая); 2 – покрытие контактор (серебро); В – всеклиматическое исполнение. Соединители СНП58 предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 250В, 400В, 1000В (в зависимости от контактности) и силе тока до 2А. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СНП58-64/95х9Р-20-2-В Розетка прямая, врубная
Торговая марка ОАО «Каскад», г. Черкесск
Страна изготовления РОССИЯ
Нормы и требования Ке0.364.043 ТУ
Дата изготовленияi 1992-1999
Вид приемки i "1"- ОТК
Масса изделия, гр 12,91
Состояние упаковки самоупаковка
Транслитерация SNP58-64/95x9P-20-2-V Socket, straight, plug-in
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей СНП58
Типономинал / Типоконструкция розетка
Количество контактов 64
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 2,5 mm
Шаг контактов в ряду 5,0 mm
Количество рядов контактов 2
Материал изолятора пластик
Цвет изолятора синий

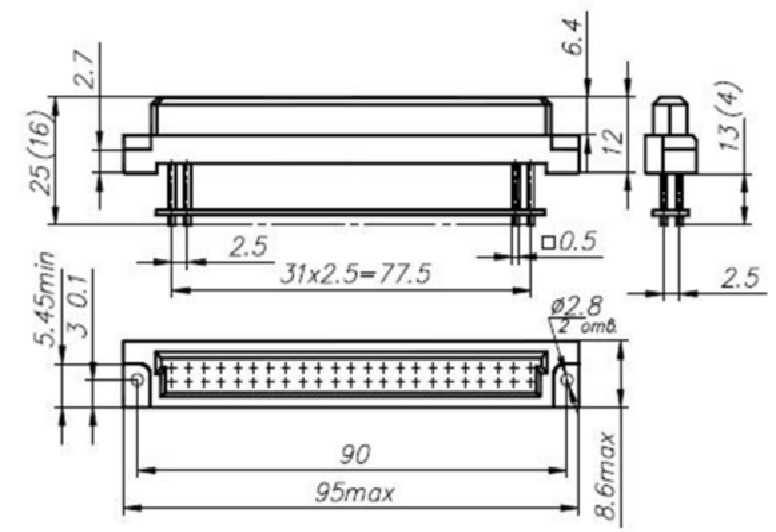

Габаритные размеры L*W*H 95х8х12 mm
Длина изолятора 95 mm
Ширина изолятора 9 mm
Высота изолятора 12 mm
Цвет изолятора синий
Конструктивное исполнение хвостовика П - прямой хвостовик
Метод монтажа механический в плату
Метод монтажа электрический пайка
Вид контактов плоские
Тип контактов гнездо
Установочные размеры 90 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2,8 mm
Наличие ловителей нет ловителей
Наличие замка для фиксации нет замка
Метод сочленения врубной
Типоконструкция блочная
Наличие ориентации выступ, паз
Фактическая маркировка СНП58-64/95х9Р-20-2-В

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 1 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-80 Hz
- амплитуда ускорения 50 g

Условия эксплуатации

Интервал рабочих температур от -60 до +70°C
Атмосферное давление 1,3х10⁻⁴ Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Минимальная наработка 10 000 час.
Ресурс 500 сочленений-расчленений
СНП58-64/95х9Р-20-2-В Розетка прямая, врубная   (datasheet)
