Скидка на  Переключатели перекидные (Тумблеры)
-20%

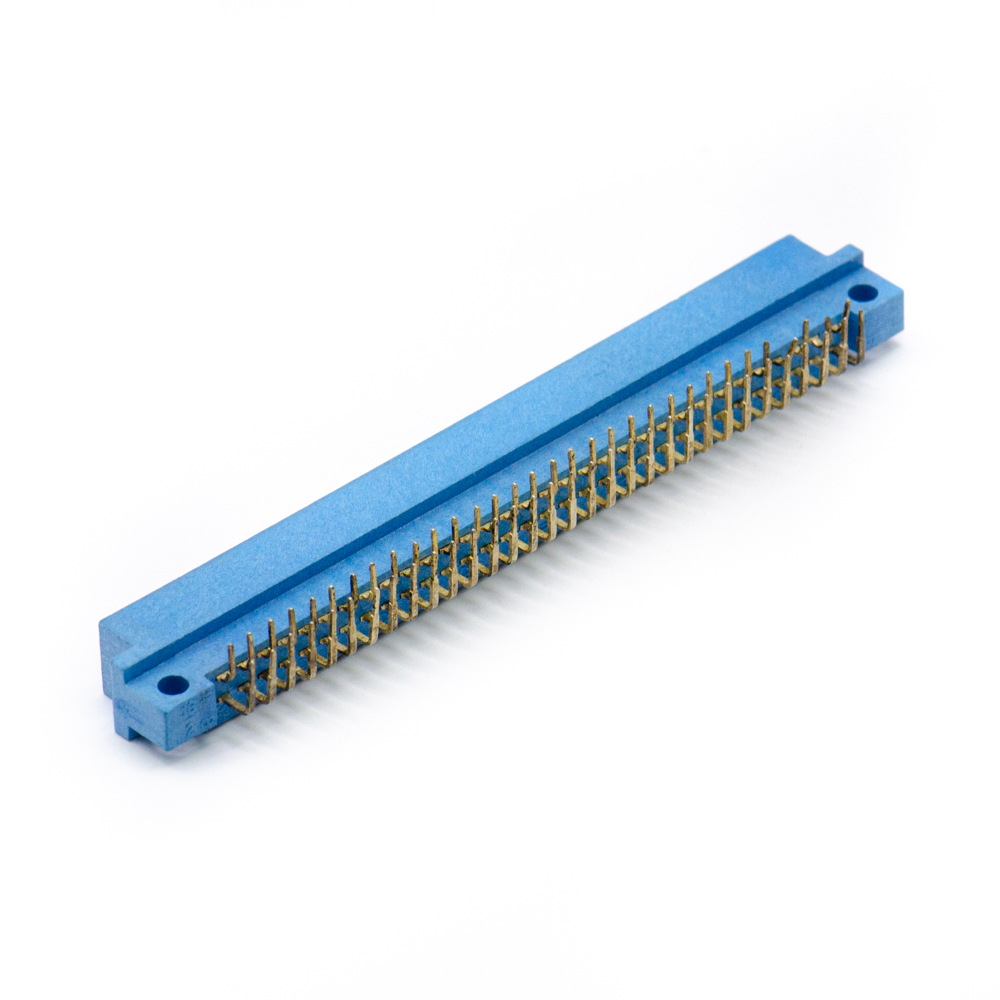

СНП58-64/94х9В-23-2-В Вилка угловая, врубная, Ке0.364.043ТУ(арт. KP-9053)

ОАО «Каскад», г. Черкесск; 250 V; 1 A; в плату; " 1" - ОТК; У - угловой хвостовик; Ке0.364.043ТУ
РОССИЯ
Артикул (ID): KP-9053
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1992
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ Ке0.364.043ТУ
Подробная документация
ID: 497140
На складе 14 шт
  • Цена от 205 ₽
  • 1 шт 225 ₽
  • от 5 шт 205 ₽
Количество
Быстрый заказ

СНП58-64/94х9В-23-2-В Вилка угловая – соединитель электрический низкочастотный прямоугольный малогабаритный для печатного монтажа врубного сочленения. Структура условного обозначения: СНП – тип соединителя; 58 – порядковый номер разработки; 64 – количество контактов; 94х9 условный размер корпуса (длина х ширина); В – вилка (штырь); 23 – конструктивное разновидность (вилка косвенного соединения в печатной плате угловая); 2 – покрытие контактор (серебро),В-всеклиматическое исполнение Соединители СНП58 предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 250В, 400В, 1000В (в зависимости от контактности) и силе тока до 2А. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СНП58-64/94х9В-23-2-В Вилка угловая, врубная, Ке0.364.043ТУ
Торговая марка ОАО «Каскад», г. Черкесск
Страна изготовления РОССИЯ
Нормы и требования Ке0.364.043 ТУ
Дата изготовленияi 1992-1999
Вид приемки i "1"- ОТК
Масса изделия, гр 9,55
Состояние упаковки самоупаковка
Транслитерация SNP58-64/94x9V-23-2-V Plug, angled, Ke0.364.043TU
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей СНП58
Типономинал / Типоконструкция вилка
Количество контактов 64
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 2,5 mm
Шаг контактов в ряду 2,5 mm; 5 mm
Количество рядов контактов 2
Материал изолятора пластик
Цвет изолятора синий
Габаритные размеры L*W*H 94х9х13 mm
Длина изолятора 94 mm
Ширина изолятора 9 mm
Высота изолятора 13 mm
Цвет изолятора синий
Конструктивное исполнение хвостовика У - угловой хвостовик
Метод монтажа механический в плату
Метод монтажа электрический пайка
Вид контактов плоские
Тип контактов штырь

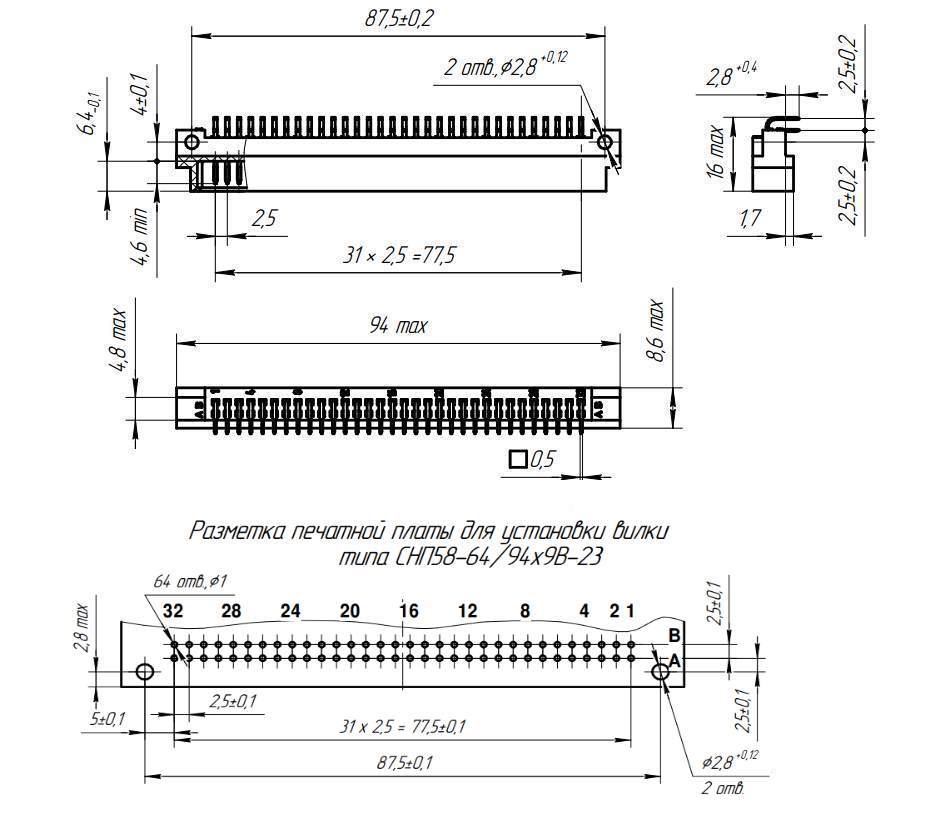

Установочные размеры 87,5 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2,8 mm
Наличие ловителей нет ловителей
Наличие замка для фиксации нет замка
Метод сочленения врубной
Типоконструкция блочная
Наличие ориентации выступ, паз
Фактическая маркировка СНП58-64/94*9В-23-2-В

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 1 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-80 Hz
- амплитуда ускорения 50 g

Условия эксплуатации

Интервал рабочих температур от -60 до +70°C
Атмосферное давление 1,3х10⁻⁴ Pa
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Минимальная наработка 10 000 час.
Ресурс 500 сочленений-расчленений
СНП58-64/94х9В-23-2-В Вилка угловая, врубная, Ке0.364.043ТУ   (datasheet)
