Скидка на  Переключатели галетные
-20%

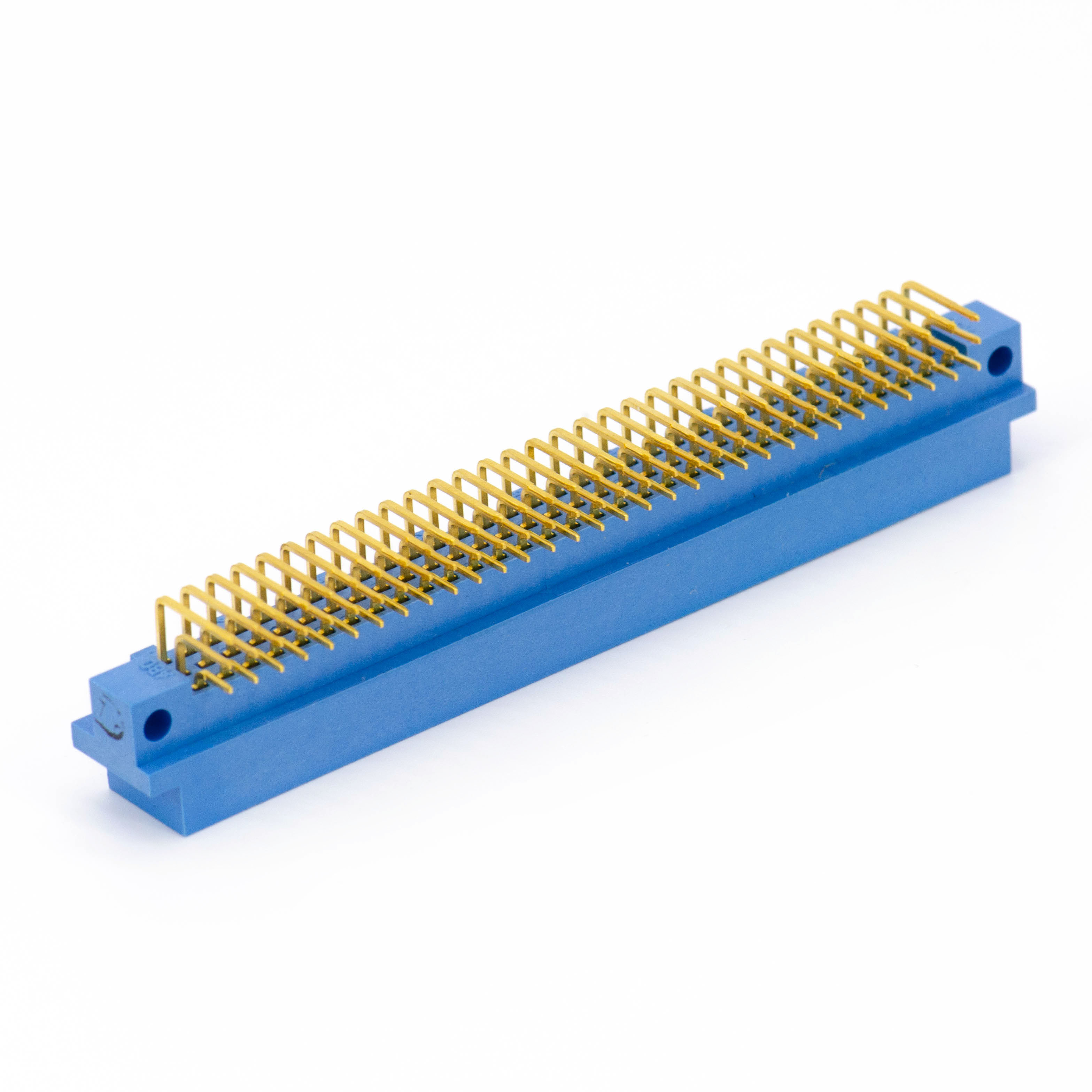

СНП322-96abcВП31-В Вилка угловая, врубная Au(арт. SN-9032)

ОАО «Атлант», г. Изобильный; 250 V; 2 A; в плату; " 5" - ВП, ПЗ; У - угловой хвостовик; АСЛР.434410.012 ТУ
РОССИЯ
Артикул (ID): SN-9032
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 2012
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ АСЛР.434410.012 ТУ
Подробная документация
ID: 275682
На складе 1 шт
  • Цена от 2714 ₽
  • 1 шт 2714 ₽
Количество
Быстрый заказ

СНП322-96авсВП31-В Розетка прямая – соединитель электрический низкочастотный прямоугольный малогабаритный врубного сочленения. Структура условного обозначения: СНП – тип соединителя; 322 – порядковый номер разработки; 96авс – количество контактов и обозначение заполнения рядов; В – вилка (штырь); П3 – способ монтажа (пайка; хвостовик для углового монтажа в отверстие печатной платы толщиной 1,6мм); 1 – покрытие рабочей части контактов (золото сплошное); В – всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СНП322-96abcВП31-В Вилка угловая, врубная Au
Торговая марка ОАО «Атлант», г. Изобильный
Страна изготовления РОССИЯ
Нормы и требования АСЛР.434410.012 ТУ
Дата изготовленияi 2010-2019
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 13,78
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SNP322-96abcVP31-V Corner plug, plug-in Au

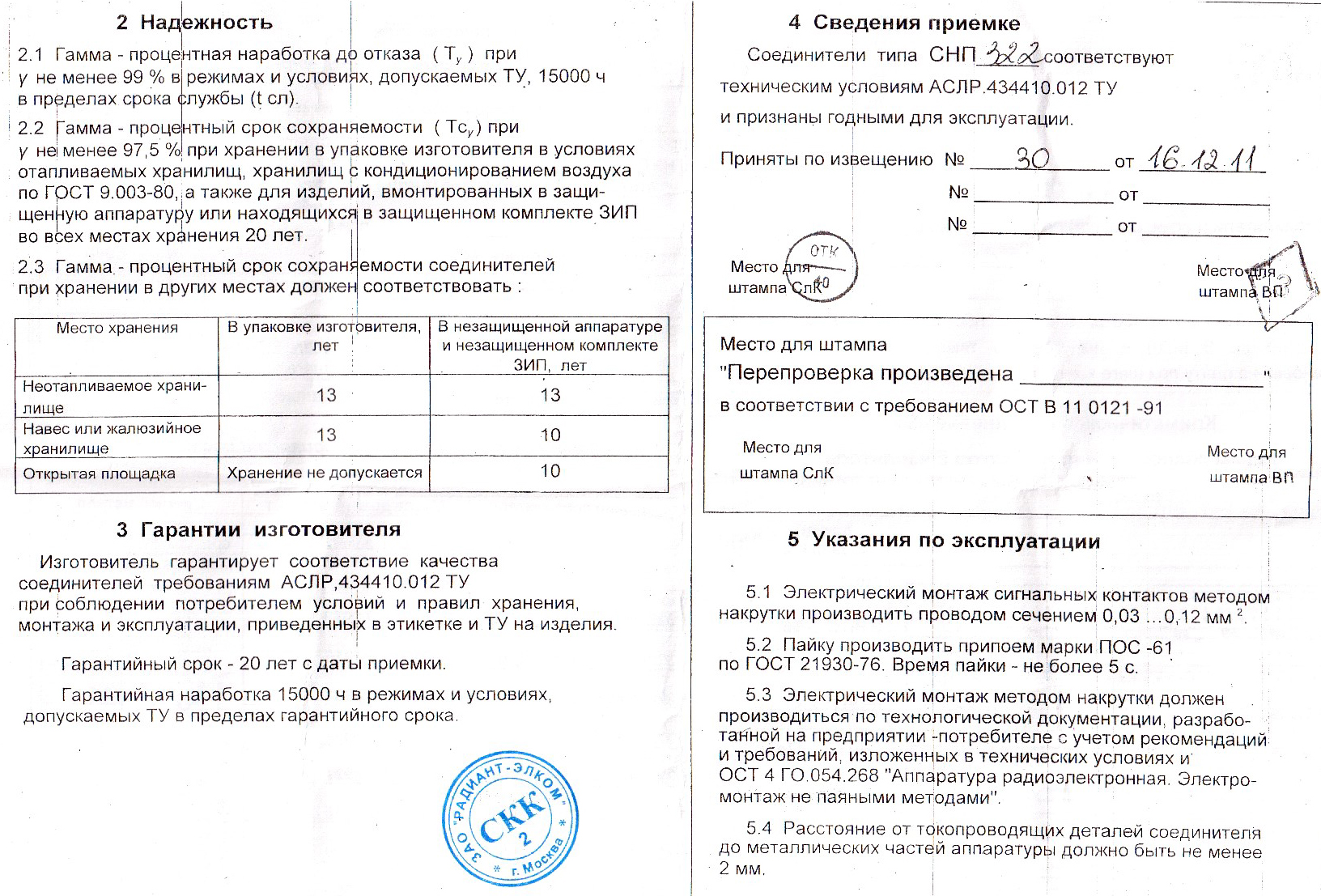

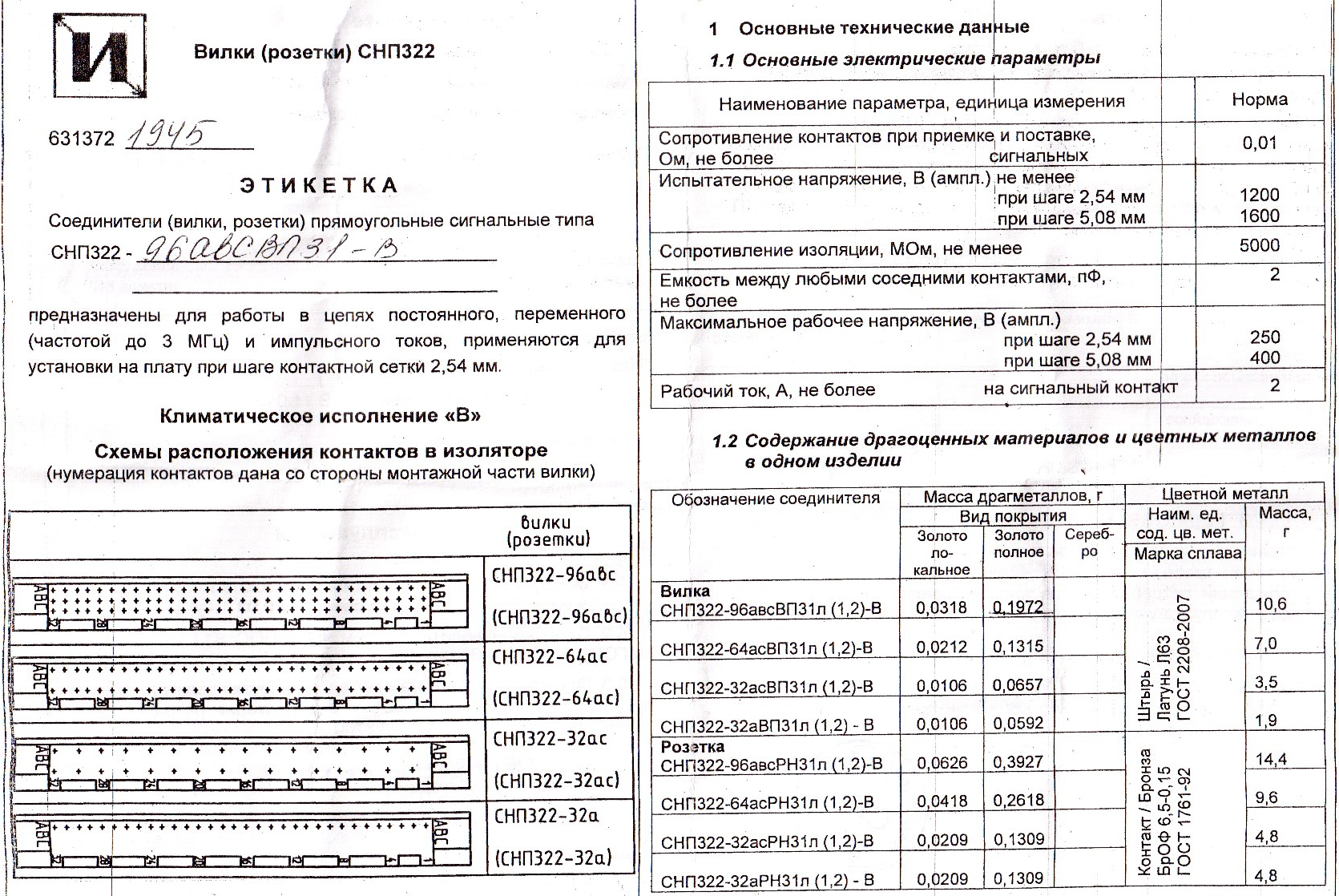

Наличие паспорта - этикетки есть

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей СНП322
Типономинал / Типоконструкция вилка
Количество контактов 96
Диаметр контактов 0,6 mm
Материал контактов латунь
Покрытие контактов Au (золото)
Шаг между рядами контактов 2,54 mm
Шаг контактов в ряду 2,54 mm
Количество рядов контактов 2
Материал изолятора пластик
Цвет изолятора синий

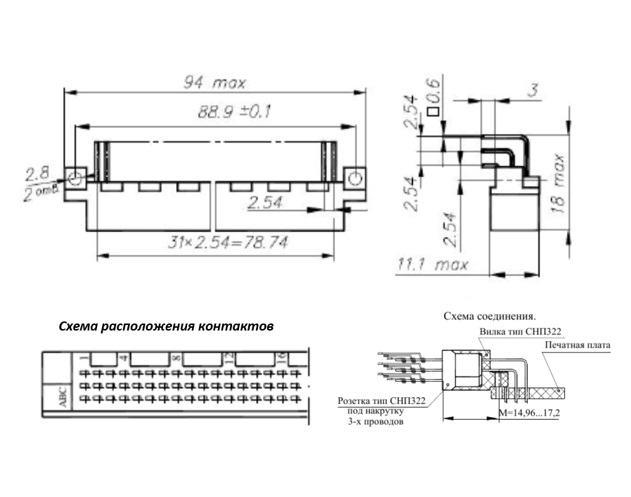

Габаритные размеры L*W*H 94х12х18 mm
Длина изолятора 94 mm
Ширина изолятора 11,1 mm
Высота изолятора 11 mm
Цвет изолятора синий
Конструктивное исполнение хвостовика У - угловой хвостовик
Метод монтажа механический в плату
Метод монтажа электрический пайка
Вид контактов круглые
Тип контактов штырь
Установочные размеры 88,9 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2,8 mm
Наличие ловителей нет ловителей
Наличие замка для фиксации нет замка
Метод сочленения врубной
Типоконструкция кабельная
Наличие ориентации выступ
Фактическая маркировка СНП322-96abcВП31-В

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 2 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-2000 Hz
- амплитуда ускорения 10 g

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 20 лет
Минимальная наработка 15 000 час.
Ресурс 500 сочленений-расчленений
СНП322-96abcВП31-В Вилка угловая, врубная Au   (datasheet)
