СНО53-60/93х9В-23 Вилка угловая, врубная, (арт. OP-1047)

ОАО «Каскад», г. Черкесск; " 1" - ОТК
Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%
Купить со скидкой
Артикул (ID): OP-1047
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1988
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ НЩ0.364.061ТУ
Подробная документация
Аналоги и альтернативы
ID: 233490
На складе 3 шт
  • Цена от
    Включая НДС
     66.7 ₽
  • 1 шт. 66.7 ₽
Количество
Быстрый заказ

СНО53-60/93х9В-23-В Вилка угловая – соединитель электрический низкочастотный прямоугольный малогабаритный для печатного монтажа врубного сочленения. Структура условного обозначения: СН0 – тип соединителя; 53 – порядковый номер разработки, покрытие контактов серебро, сплав серебра; 60 – количество контактов; 93х9 условный размер; В – вилка (штырь); 23 – конструктивное разновидность (хвостовик вилки для углового монтажа в отверстие печатной платы и с фиксацией). Предназначены для работы в цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов с напряжением 250 В и током нагрузки до 2А. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО «Каскад», г. Черкесск
Страна изготовления СССР
Нормы и требования НЩ0.364.061ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 10,5
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SNO53-60/93x9V-23-V Angular plug, plug-in
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей СНО53
Типономинал / Типоконструкция вилка
Количество контактов 60
Диаметр контактов -
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 2,5 mm
Шаг контактов в ряду 2,5 mm
Количество рядов контактов два
Материал изолятора пластик
Цвет изолятора синий
Габаритные размеры L*W*H 92х12,4х18,5 mm
Длина изолятора 92 mm
Ширина изолятора 8,5 mm
Высота изолятора 13,1 mm
Цвет изолятора синий
Конструктивное исполнение хвостовика У - угловой хвостовик
Метод монтажа механический в плату
Метод монтажа электрический пайка
Вид контактов плоские
Тип контактов штырь

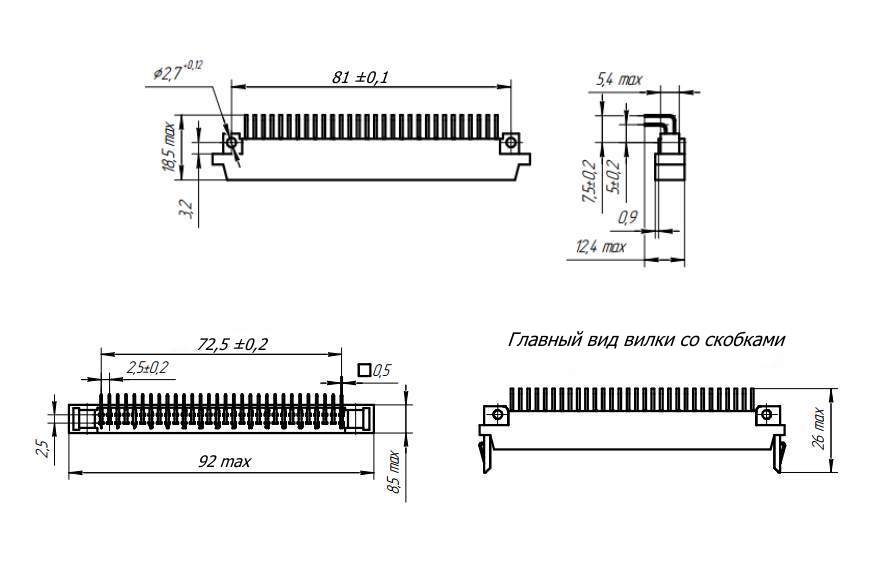

Установочные размеры 81 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2,7 mm
Наличие ловителей нет
Наличие замка для фиксации нет
Метод сочленения врубной
Типоконструкция блочная
Наличие ориентации выступ
Фактическая маркировка СНО53-60-23
Дополнительные характеристики -
Статус изделия В настоящее время разъёмы СНП выпускает ОАО "Каскад", г. Черкесск
Состояние товара с хранения

Технические характеристики

Рабочее напряжение, max 150 V
Рабочий ток, max 1 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 1000 MΩ
Синусоидальная вибрация: -
- диапазон частот 1-500 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции -

Условия эксплуатации

Степень защиты IPi -
Интервал рабочих температур от -60 до +85 °С
Атмосферное давление 1,3х10(-4) Pa
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Минимальная наработка 10000 час.
Ресурс 500 сочленений-расчленений
СНО53-60/93х9В-23 Вилка угловая, врубная,   (datasheet)

Полные аналоги

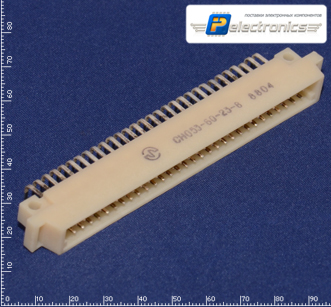

СНО53-60/93х9В-23-В Вилка угловая, врубная, фото
Артикул (ID): SN-7837
СНО53-60/93х9В-23-В Вилка угловая, врубная
  • 66.7 ₽ 1 шт.

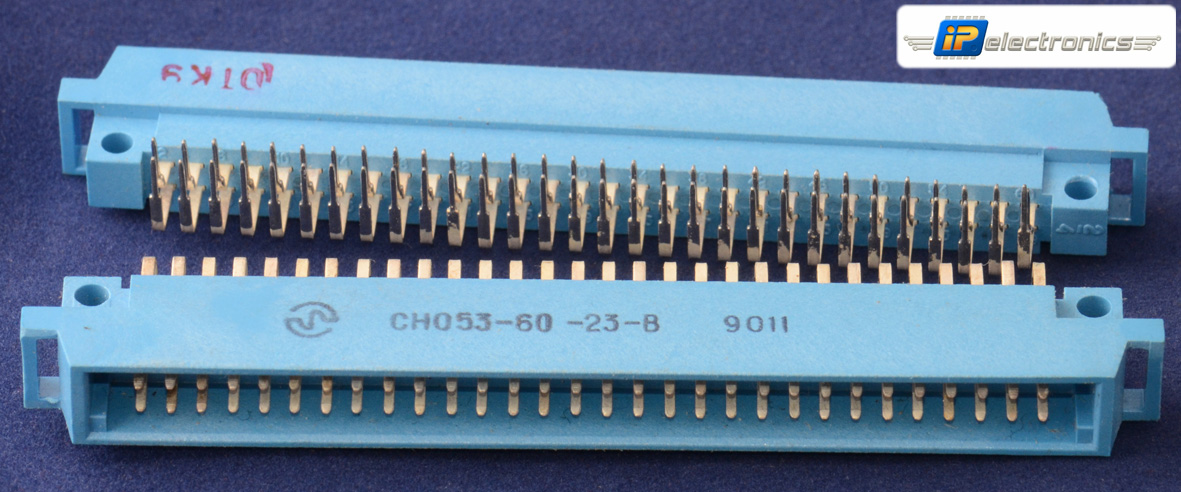

СНО53-60/93х9В-23-В Вилка угловая, врубная 1990г, фото
Артикул (ID): SN-7835
СНО53-60/93х9В-23-В Вилка угловая, врубная 1990г
  • 66.7 ₽ 1 шт.

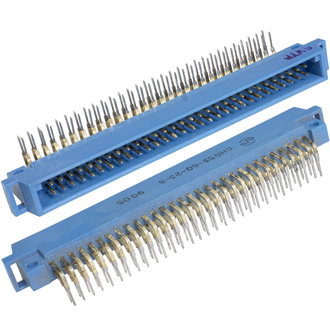

СНО53-60/93х9В-23-В Вилка угловая, врубная., фото
Артикул (ID): ZA-2036
СНО53-60/93х9В-23-В Вилка угловая, врубная.
  • 63.31 ₽ 1 шт.
  • 58.31 ₽ от 10 шт.
  • 54.98 ₽ от 100 шт.
СНО53-60/93х9В-23-В Вилка Каскад, фото
СНО53-60/93х9В-23-В Вилка Каскад

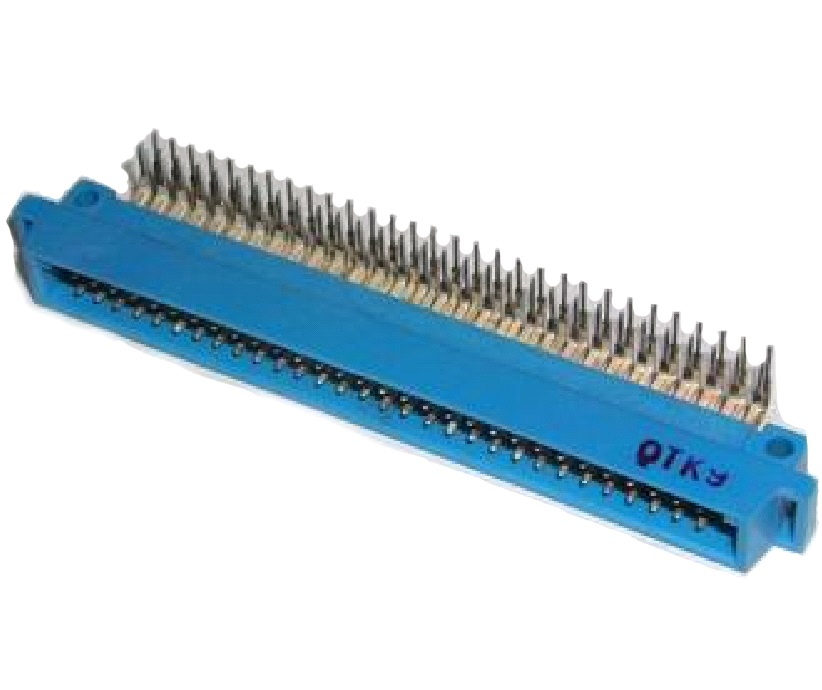

СНО54-60/93х9В-23-В Вилка Каскад, фото
