СНО51-10/44х9В-14 Вилка прямая, врубная (арт. ZA-2030)

ОАО «Каскад», г. Черкесск; " 1" - ОТК
Артикул (ID): ZA-2030
  • Срок отгрузки со склада 5-7 дней
  • Дата выпуска не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ НЩ0.364.032ТУ
Подробная документация
Аналоги и альтернативы
ID: 238788
На складе 52 шт
  • Цена от
    Включая НДС
     58.31 ₽
  • 1 шт. 63.31 ₽
  • от 10 шт. 58.31 ₽
Количество
Быстрый заказ

СНО51-10/44х9В-14 Вилка прямая – соединитель электрический низкочастотный прямоугольный малогабаритный для объемного монтажа врубного сочленения. Структура условного обозначения: СН0 – тип соединителя; 51 – порядковый номер разработки, покрытие контактов серебро, сплав серебра; 10 – количество контактов;447х9 условный размер; В – вилка (штырь); 14 – конструктивное разновидность (хвостовик кабельных вилок для объемного монтажа пайкой с фиксацией). Предназначены для работы в цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов с напряжением 250 В и током нагрузки до 2А. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО «Каскад», г. Черкесск
Страна изготовления СССР
Нормы и требования НЩ0.364.032ТУ
Дата изготовленияi не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 6
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SNO51-10/44x9V-14 Straight plug, plug-in
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей СНО51
Типономинал / Типоконструкция вилка
Количество контактов 10
Диаметр контактов -
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 2,5 mm
Шаг контактов в ряду 2,5 mm
Количество рядов контактов два
Материал изолятора пластик
Цвет изолятора синий

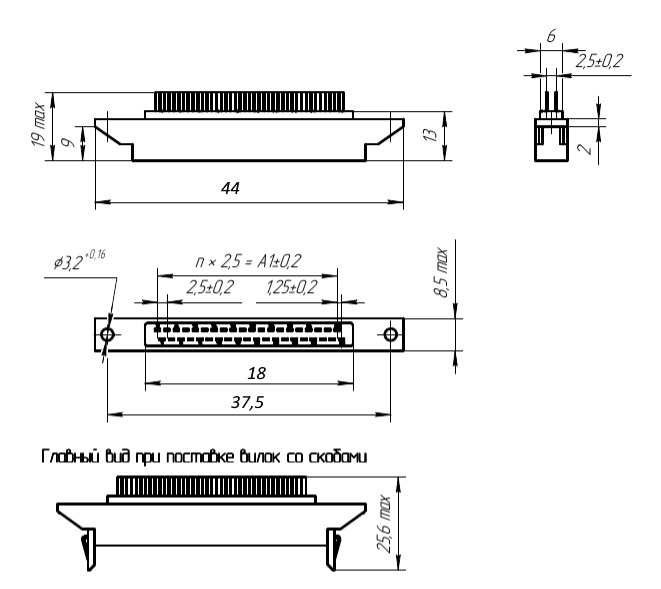

Габаритные размеры L*W*H 44х8,5х19 mm
Длина изолятора 44 mm
Ширина изолятора 8,5 mm
Высота изолятора 13 mm
Цвет изолятора синий
Конструктивное исполнение хвостовика П - прямой хвостовик
Метод монтажа механический в плату
Метод монтажа электрический пайка
Вид контактов плоские
Тип контактов штырь
Установочные размеры 37,5 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Наличие ловителей нет ловителей
Наличие замка для фиксации нет замка
Метод сочленения врубной
Типоконструкция кабельная
Наличие ориентации выступ
Фактическая маркировка отсутствует
Дополнительные характеристики -
Статус изделия В настоящее время разъёмы СНП выпускает ОАО "Каскад", г. Черкесск
Состояние товара с хранения

Технические характеристики

Рабочее напряжение, max 150 V
Рабочий ток, max 1 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 1000 MΩ
Синусоидальная вибрация: -
- диапазон частот 1-500 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции -

Условия эксплуатации

Степень защиты IPi -
Интервал рабочих температур от -60 до +85 °С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Минимальная наработка 10000 час.
Ресурс 500 сочленений-расчленений
СНО51-10/44х9В-14 Вилка прямая, врубная   (datasheet)

Полные аналоги

СНО51-10/44х9В-14-В Вилка Каскад, фото
СНО51-10/44х9В-14-В Вилка Каскад

Функциональные аналоги

СНО52-10/44х9В-14 Вилка, фото
СНО52-10/44х9В-14 Вилка
СНО52-10/44х9В-14-В Вилка, фото
СНО52-10/44х9В-14-В Вилка
