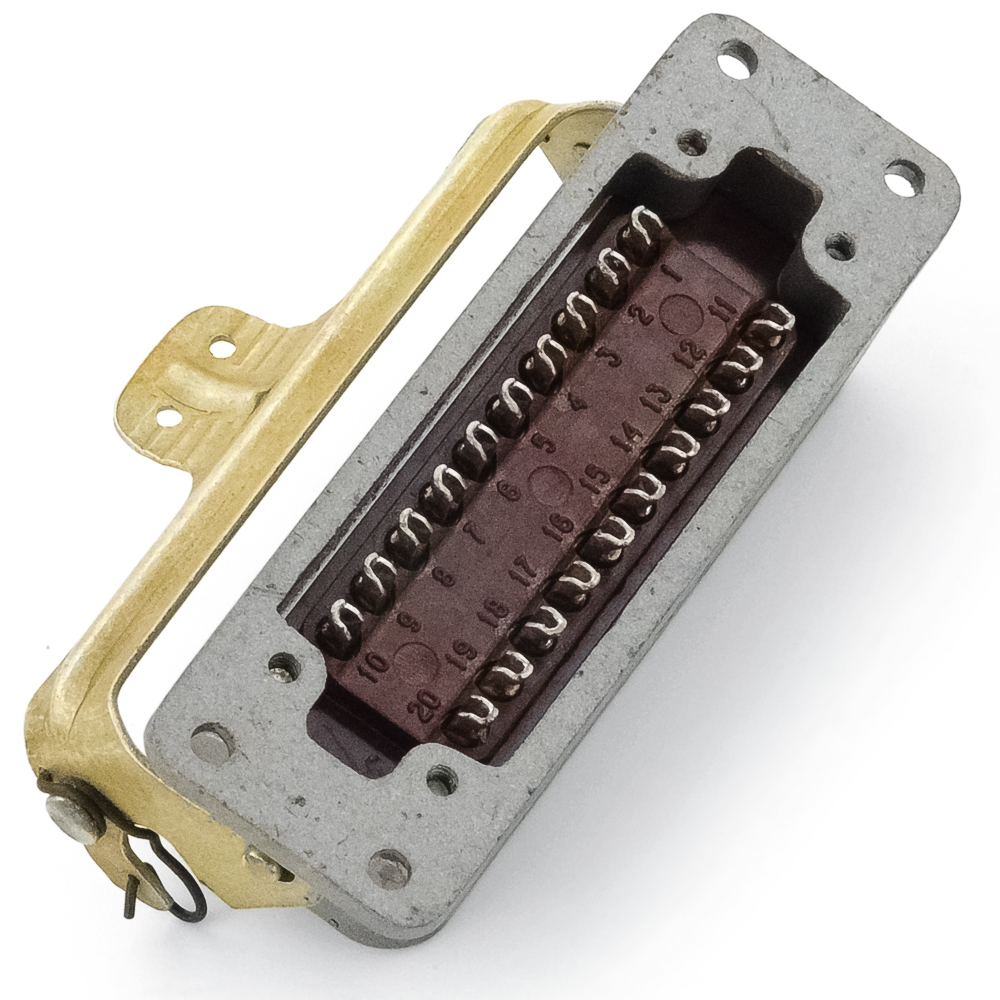

Уценка РШАВПБ-20 Вилка приборная карболит врубная (арт. KP-1026)

ОАО «Карачевский завод «Электродеталь»; 600 V; 6 A; " 1" - ОТК; алюминий; ПЩ0.364.015ТУ

Причина уценки: демонтаж. РШАВПБ-20 Вилка приборная карболит врубная - электрический низкочастотный прямоугольный соединитель нормальных габаритов для наружного монтажа. Структура условного обозначения: РША – тип соединителя: соединитель штепсельный типа «А»; В – вилка; ПБ - приборная часть; 20 - количество контактов; отсутствие буквы В - климатическое исполнение УХЛ по ГОСТ 15150-69. Покрытие контактов: серебро (отсутствие в обозначении буквы «О»). Предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования ПЩ0.364.015ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 85
Вид упаковки полиэт. пакет (1шт)
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Транслитерация Markdown RSHAVPB-20 Instrument fork carbolite vrubnaya
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РШАВ
Типономинал / Типоконструкция вилка
Количество контактов 20
Вид контактов круглые
Размер контактов 1,5х4 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг контактов в ряду 5,5 mm
Наличие зажима есть
Наличие кожуха прямой
Материал кожуха алюминий
Цвет кожуха черный
Материал изолятора карболит
Цвет изолятора коричневый

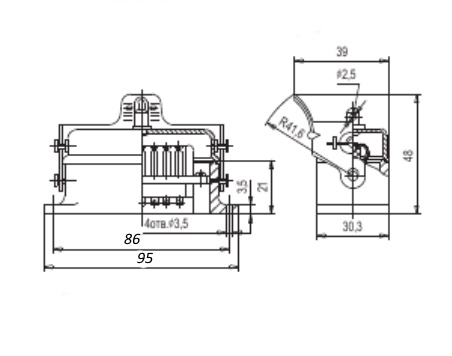

Габаритные размеры L*W*H 95х39х48 mm
Длина изолятора 73,5 mm
Ширина изолятора 23 mm
Высота изолятора 27 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 66,5 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения врубной
Состояние товара уценка (демонтаж)
Фактическая маркировка отсутствует

Технические характеристики

Рабочее напряжение, max 600 V
Рабочий ток, max 6 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-200 Hz
- амплитуда ускорения 10 g
Электрическая прочность изоляции 2100 V

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +40°С
Макс. срок хранения 20 лет
Ресурс 1000 сочленений-расчленений
Загрузка...
Принимаем заказы на товары,
не вошедшие в каталог

Пришлите маркировку необходимого вам товара.
Мы предоставим Вам наилучшие условия по поставке!

Оформить заявку

Похожие товары

Артикул (ID): ZC-219
РШАВКП20-3 Вилка кабельная карболит врубная (аналог)
Артикул (ID): ZE-135
РШАГКП20-3-У Розетка кабельная карболит врубная
  • 974.76 1 шт.
  • 897.8 от 10 шт.
Артикул (ID): ZA-2028
РШАГПБ-6-О Розетка приборная карболит врубная (аналог)
  • 284.54 1 шт.
Артикул (ID): ZC-2910
РШАГКУ20-1 Розетка кабельная карболит врубная (аналог)
Артикул (ID): ZC-30
РШАГКП-20-3 Розетка приборная пластмасса врубная (аналог)
  • 412.07 1 шт.
  • 379.54 от 10 шт.
  • 357.85 от 100 шт.
Артикул (ID): ZC-2909

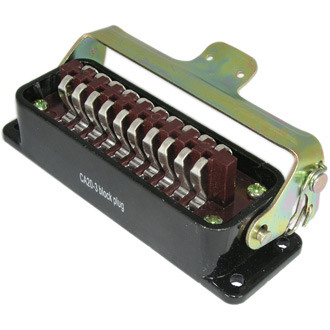

РШАВПБ-20-О Вилка приборная карболит врубная (аналог)
