РШАВПБ-14 Вилка приборная карболит врубная (арт. OF-533)

ОАО «Карачевский завод «Электродеталь»; 600 V; 6 A; " 1" - ОТК; алюминий; ПЩ0.364.015ТУ

РШАВПБ-14 Вилка приборная карболит врубная - электрический низкочастотный прямоугольный соединитель нормальных габаритов для наружного монтажа. Структура условного обозначения: РША – тип соединителя: соединитель штепсельный типа «А»; В – вилка; ПБ - приборная часть; 14 - количество контактов; отсутствие буквы В - климатическое исполнение УХЛ по ГОСТ 15150-69. Покрытие контактов: серебро (отсутствие в обозначении буквы «О»). Предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования ПЩ0.364.015ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 67,4
Вид упаковки полиэт. пакет (1шт)
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Транслитерация RSHAVPB-14 Instrument plug carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РШАВ
Типономинал / Типоконструкция вилка

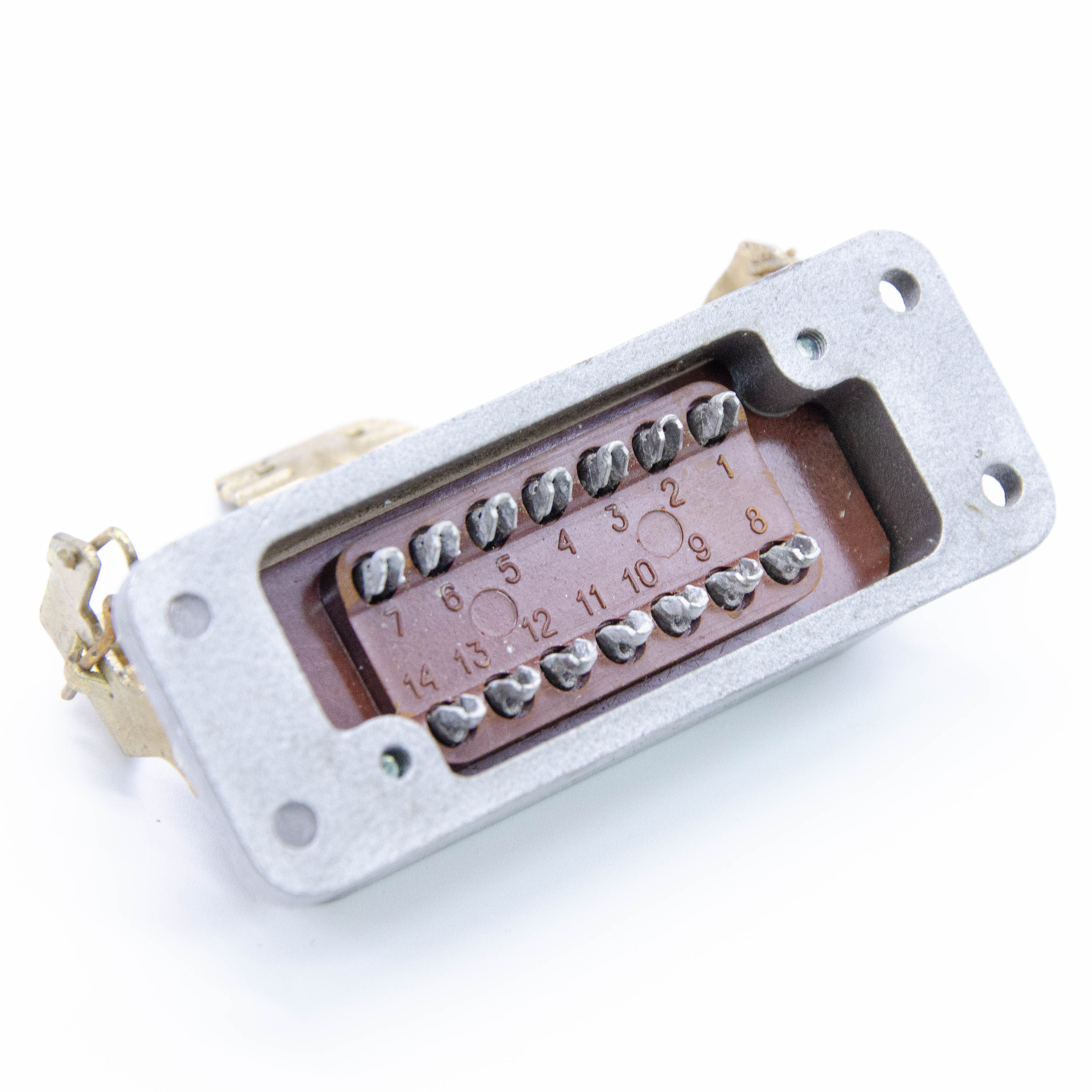

Количество контактов 14
Вид контактов круглые
Размер контактов 1,5х4 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг контактов в ряду 5,5 mm
Наличие зажима есть
Наличие кожуха прямой
Материал кожуха алюминий
Цвет кожуха серый
Материал изолятора карболит
Цвет изолятора коричневый

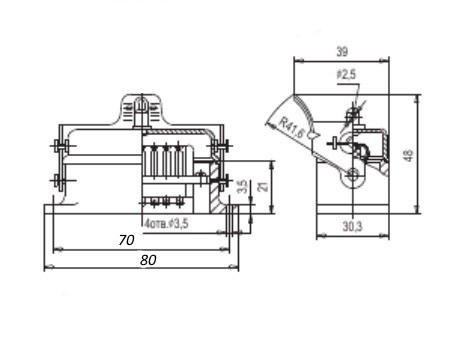

Габаритные размеры L*W*H 80х39х48 mm
Длина изолятора 57 mm
Ширина изолятора 23 mm
Высота изолятора 27 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 70 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения врубной
Состояние товара с хранения
Фактическая маркировка отсутствует

Технические характеристики

Рабочее напряжение, max 600 V
Рабочий ток, max 6 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-200 Hz
- амплитуда ускорения 10 g
Электрическая прочность изоляции 2100 V

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +40°С
Макс. срок хранения 20 лет
Ресурс 1000 сочленений-расчленений
Загрузка...
Принимаем заказы на товары,
не вошедшие в каталог

Пришлите маркировку необходимого вам товара.
Мы предоставим Вам наилучшие условия по поставке!

Оформить заявку

Похожие товары

Артикул (ID): ZC-219
РШАВКП20-3 Вилка кабельная карболит врубная (аналог)
Артикул (ID): ZE-135
РШАГКП20-3-У Розетка кабельная карболит врубная
  • 974.76 1 шт.
  • 897.8 от 10 шт.
Артикул (ID): ZA-2028
РШАГПБ-6-О Розетка приборная карболит врубная (аналог)
  • 284.54 1 шт.
Артикул (ID): ZC-2910
РШАГКУ20-1 Розетка кабельная карболит врубная (аналог)
Артикул (ID): ZC-30
РШАГКП-20-3 Розетка приборная пластмасса врубная (аналог)
  • 412.07 1 шт.
  • 379.54 от 10 шт.
  • 357.85 от 100 шт.
Артикул (ID): ZC-2909
РШАВПБ-20-О Вилка приборная карболит врубная (аналог)
  • 387.03 1 шт.
  • 356.48 от 10 шт.
  • 336.11 от 100 шт.
Артикул (ID): KP-1733
РШАВКП-14-1 Вилка кабельная карболит врубная
Артикул (ID): KP-1726

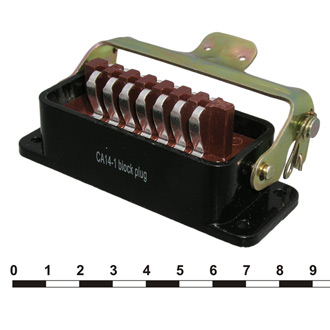

РШАВПБ14-О Вилка приборная карболит врубная (аналог).
