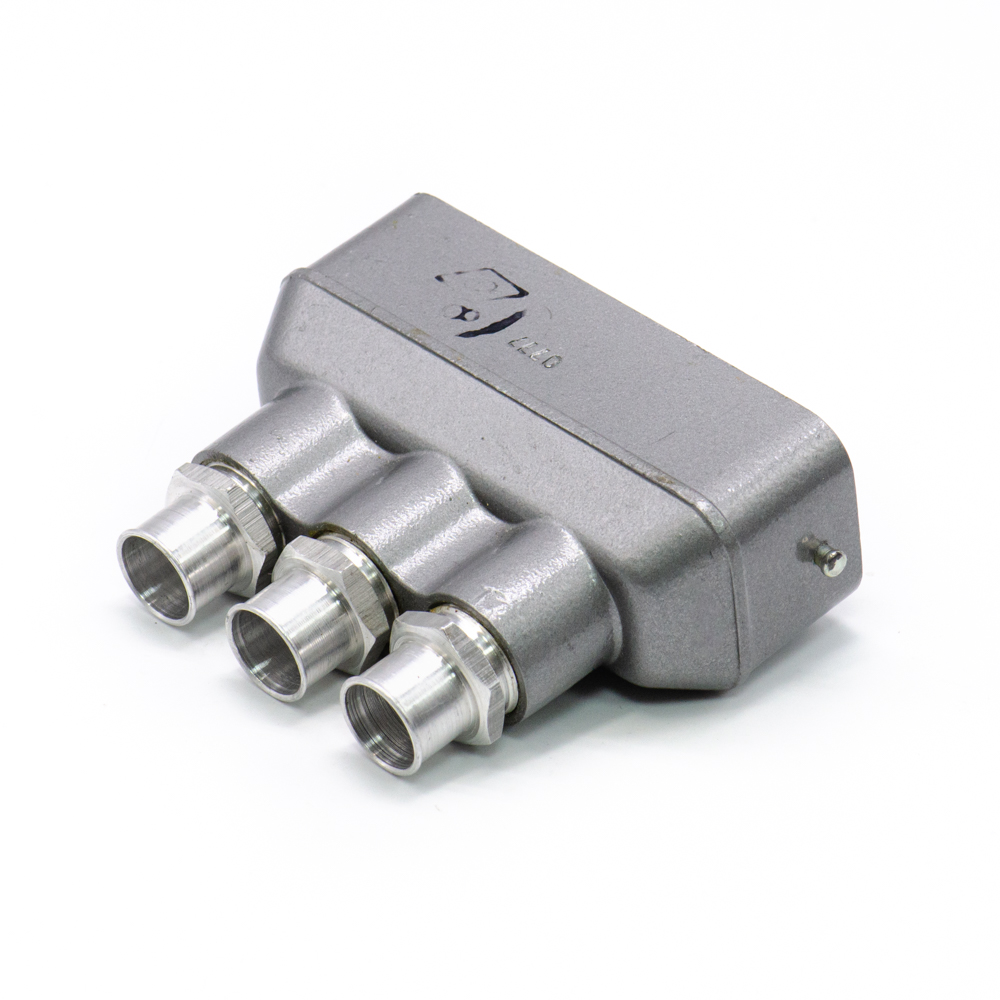

РШАВКП-20-3 Вилка кабельная карболит врубная, ПЩ0.364.015ТУ (арт. OF-510)

ОАО «Карачевский завод «Электродеталь»; 600 V; 6 A; " 5" - ВП, ПЗ; алюминий; ПЩ0.364.015ТУ

РШАВКП-20-3 Вилка кабельная карболит врубная - электрический низкочастотный прямоугольный соединитель нормальных габаритов для наружного монтажа. Структура условного обозначения: РША – тип соединителя: соединитель штепсельный типа «А»; В – вилка; КП - кабельная прямая часть; 20 - количество контактов; 3 - количество втулок в корпусе; отсутствие буквы В - климатическое исполнение УХЛ по ГОСТ 15150-69. Покрытие контактов: серебро (отсутствие в обозначении буквы «О»). Предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование РШАВКП-20-3 Вилка кабельная карболит врубная, ПЩ0.364.015ТУ
Код ТНВЭД 8536508008
Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования ПЩ0.364.015ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 145
Состояние упаковки самоупаковка
Транслитерация RSHAVKP-20-3 Cable plug, carbonite, PSh0.364.015TU
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РШАВ
Типономинал / Типоконструкция вилка
Количество контактов 20
Вид контактов круглые
Размер контактов 1,5х4 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг контактов в ряду 5,5 mm
Наличие зажима нет
Наличие кожуха прямой
Материал кожуха алюминий
Цвет кожуха серый
Количество втулок три
Вид втулок обычная
Материал изолятора карболит
Цвет изолятора коричневый

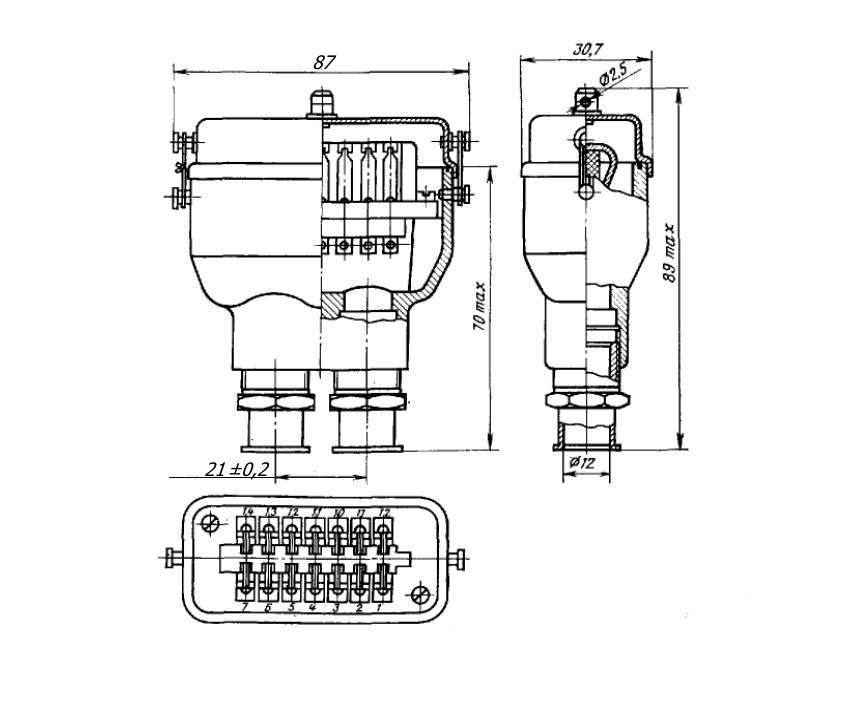

Габаритные размеры L*W*H 87х30,7х89 mm
Длина изолятора 73,5 mm
Ширина изолятора 23 mm
Высота изолятора 23,5 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 66,5 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения врубной
Фактическая маркировка отсутствует

Технические характеристики

Рабочее напряжение, max 600 V
Рабочий ток, max 6 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-200 Hz
- амплитуда ускорения 10 g
Электрическая прочность изоляции 2100 V

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +40°С
Макс. срок хранения 20 лет
Ресурс 1000 сочленений-расчленений

Функциональные аналоги

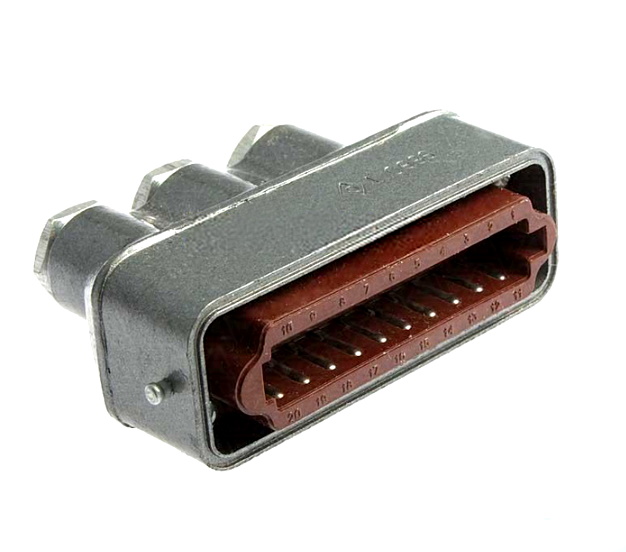

РШАВКП-20-3-В Вилка карболит Электродеталь, фото
РШАВКП-20-3-В Вилка карболит Электродеталь
РШАВКП-20-3-ВО Вилка карболит Электродеталь, фото
РШАВКП-20-3-ВО Вилка карболит Электродеталь
РШАВКП-20-3-О Вилка пластмасса Электродеталь, фото
РШАВКП-20-3-О Вилка пластмасса Электродеталь

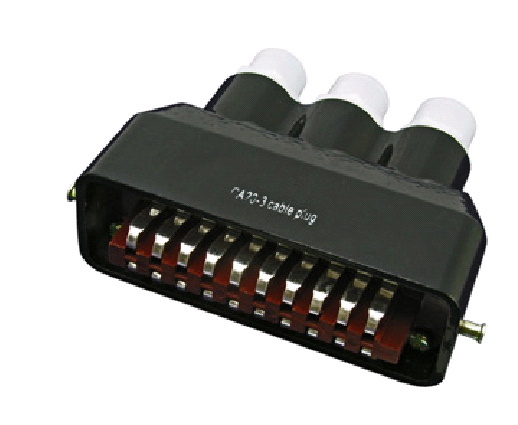

РШАВКП-20-3 Вилка карболит РУИЧИ, фото
РШАВКП-20-3 Вилка карболит РУИЧИ
