РШАВКП-14-2 Вилка кабельная карболит врубная (арт. OF-530)

ОАО «Карачевский завод «Электродеталь»; 600 V; 6 A; " 5" - ВП, ПЗ; алюминий; ПЩ0.364.015ТУ
СССР
Артикул (ID): OF-530
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1988
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ПЩ0.364.015ТУ
Подробная документация
Аналоги и альтернативы
ID: 242986
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

РШАВКП-14-2 Вилка кабельная карболит врубная - электрический низкочастотный прямоугольный соединитель нормальных габаритов для наружного монтажа. Структура условного обозначения: РША – тип соединителя: соединитель штепсельный типа «А»; В – вилка; КП - кабельная прямая часть; 14 - количество контактов; 2 - количество втулок в корпусе; отсутствие буквы В - климатическое исполнение УХЛ по ГОСТ 15150-69. Покрытие контактов: серебро (отсутствие в обозначении буквы «О»). Предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования ПЩ0.364.015ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 110
Вид упаковки полиэт. пакет (1шт)
Доупаковка промасленная бумага
Состояние упаковки заводская
Транслитерация RSHAVKP-14-2 Carbolite cable plug, plug-in
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РШАВ
Типономинал / Типоконструкция вилка
Количество контактов 14
Вид контактов круглые
Размер контактов 1,5х4 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг контактов в ряду 5,5 mm
Наличие зажима нет
Наличие кожуха прямой
Материал кожуха алюминий
Цвет кожуха серый
Количество втулок две
Вид втулок обычная
Материал изолятора карболит
Цвет изолятора коричневый
Габаритные размеры L*W*H 70,5х32,5х72 mm
Длина изолятора 57 mm
Ширина изолятора 23 mm
Высота изолятора 27 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 50 mm расстояние между монтажными отверстиями
Метод сочленения врубной
Состояние товара с хранения
Фактическая маркировка отсутствует

Технические характеристики

Рабочее напряжение, max 600 V
Рабочий ток, max 6 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-200 Hz
- амплитуда ускорения 10 g
Электрическая прочность изоляции 2100 V

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +40°С
Макс. срок хранения 20 лет
Ресурс 1000 сочленений-расчленений
РШАВКП-14-2 Вилка кабельная карболит врубная   (datasheet)

Полные аналоги

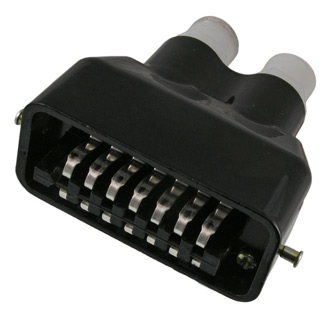

РШАВКП-14-2 Вилка кабельная пластмасса врубная (аналог), фото
Артикул (ID): ZL-7568
РШАВКП-14-2 Вилка кабельная пластмасса врубная (аналог)

Функциональные аналоги

РШАВКП-14-2-В Вилка карболит Электродеталь, фото
РШАВКП-14-2-В Вилка карболит Электродеталь
РШАВКП-14-2-ВО Вилка карболит Электродеталь, фото
РШАВКП-14-2-ВО Вилка карболит Электродеталь
РШАВКП-14-2-О Вилка пластмасса Электродеталь, фото
РШАВКП-14-2-О Вилка пластмасса Электродеталь
