Скидка на Индикация и светодиоды
-20%

РШАВКП-14-2 Вилка кабельная пластмасса врубная (аналог) (арт. ZL-7568)

RUICHI; 600 V; 6 A; -; алюминий; -
КИТАЙ
Артикул (ID): ZL-7568
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
Подробная документация
Аналоги и альтернативы
ID: 325018
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

РШАВКП-14-2 Вилка кабельная карболит врубная - электрический низкочастотный прямоугольный соединитель нормальных габаритов для наружного монтажа. Структура условного обозначения: РША – тип соединителя: соединитель штепсельный типа «А»; В – вилка; КП - кабельная прямая часть; 14 - количество контактов; 2 - количество втулок в корпусе; отсутствие буквы В - климатическое исполнение УХЛ по ГОСТ 15150-69. Покрытие контактов: серебро (отсутствие в обозначении буквы «О»). Предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка RUICHI
Страна изготовления КИТАЙ
Дата изготовленияi не указана
Масса изделия, гр 110
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки заводская
Транслитерация RSHAVKP14-2 Plug-in plastic cable plug (analogue)
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РШАВ
Типономинал / Типоконструкция вилка
Количество контактов 14
Вид контактов круглые
Размер контактов 1,5х4 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг контактов в ряду 5,5 mm
Наличие зажима нет
Наличие кожуха прямой
Материал кожуха алюминий
Цвет кожуха черный
Количество втулок две
Вид втулок обычная
Материал изолятора карболит
Цвет изолятора коричневый

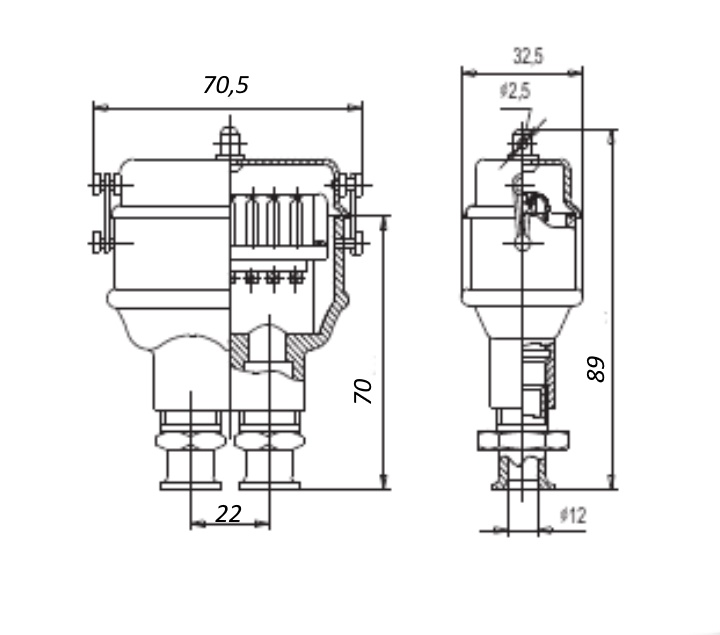

Габаритные размеры L*W*H 70,5х32,5х72 mm
Длина изолятора 57 mm
Ширина изолятора 23 mm
Высота изолятора 27 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 50 mm расстояние между монтажными отверстиями
Метод сочленения врубной
Фактическая маркировка отсутствует

Технические характеристики

Рабочее напряжение, max 600 V
Рабочий ток, max 6 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-200 Hz
- амплитуда ускорения 10 g
Электрическая прочность изоляции 2100 V

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +40°С
Макс. срок хранения 15 лет
Ресурс 1000 сочленений-расчленений
РШАВКП-14-2 Вилка кабельная пластмасса врубная (аналог)   (datasheet)

Полные аналоги

РШАВКП-14-2 Вилка кабельная карболит врубная, фото
Артикул (ID): OF-530
РШАВКП-14-2 Вилка кабельная карболит врубная

Функциональные аналоги

РШАВКП-14-2-В Вилка карболит Электродеталь, фото
РШАВКП-14-2-В Вилка карболит Электродеталь
РШАВКП-14-2-ВО Вилка карболит Электродеталь, фото
РШАВКП-14-2-ВО Вилка карболит Электродеталь
РШАВКП-14-2-О Вилка пластмасса Электродеталь, фото
РШАВКП-14-2-О Вилка пластмасса Электродеталь
