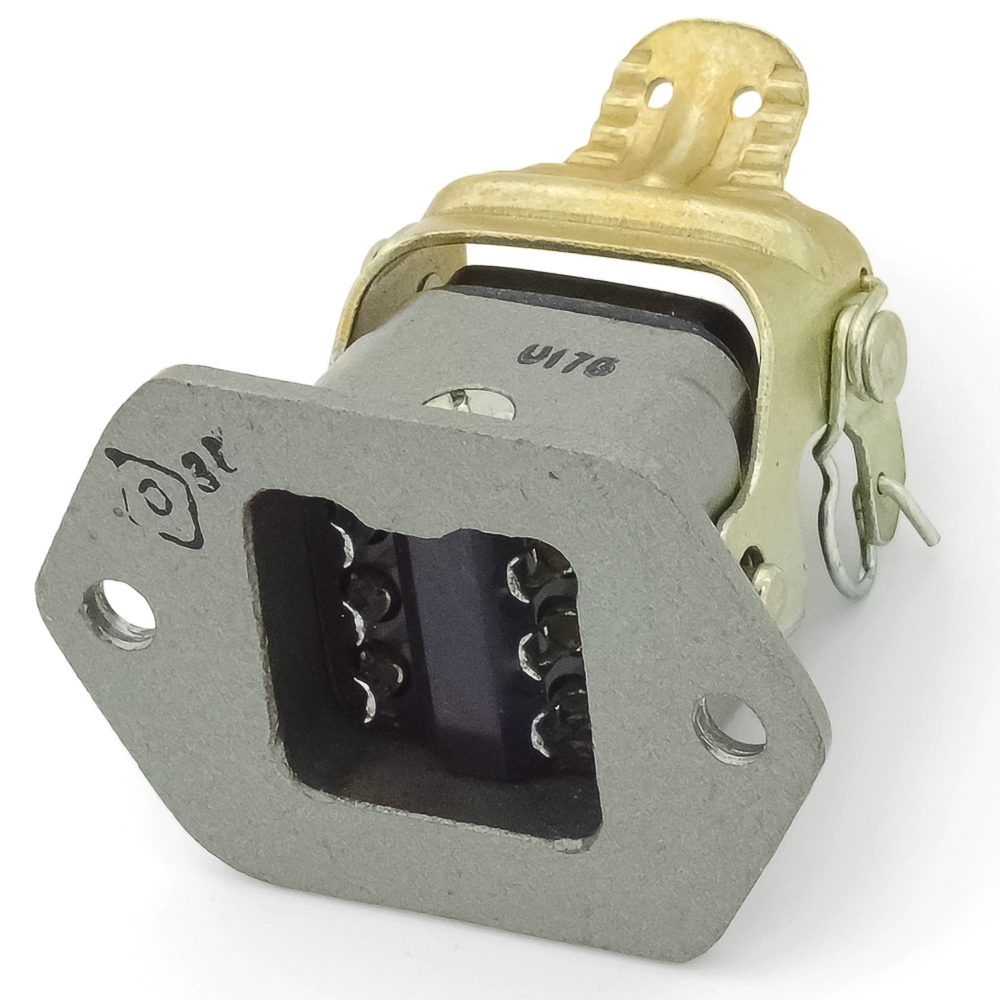

РШАГПБ-6 Розетка приборная пластмасса врубная (арт. TP-1308)

No name USSR; 600 V; 6 A; " 5" - ВП, ПЗ; алюминий; ПЩ0.364.015ТУ
СССР
Артикул (ID): TP-1308
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1976
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ПЩ0.364.015ТУ
Подробная документация
Аналоги и альтернативы
ID: 334793
На складе 4 шт
  • Цена от
    Включая НДС
    261.00 ₽
    130.50 ₽
  • Скидка -50%
  • 1 шт 130.50 ₽
    261 ₽
Количество
Быстрый заказ

РШАГПБ-6 Розетка приборная пластмасса врубная - электрический низкочастотный прямоугольный соединитель нормальных габаритов для наружного монтажа. Структура условного обозначения: РША – тип соединителя: соединитель штепсельный типа «А»; Г – розетка; ПБ - приборная часть; 6 - количество контактов; отсутствие буквы В - климатическое исполнение УХЛ по ГОСТ 15150-69. Покрытие контактов: серебро (отсутствие в обозначении буквы «О»). Предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Розетка оснащена универсальным металлическим корпусом с замком и имеет прямой выход кабеля. Для фиксации сочлененного положения розетка имеет специальные зажимы. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РШАГПБ-6 Розетка приборная пластмасса врубная
Код ТНВЭД 8536508008
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ПЩ0.364.015ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 37,12
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RSHAGPB-6 Plastic instrument socket, cut-in
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РШАГ
Типономинал / Типоконструкция розетка
Количество контактов 6
Вид контактов круглые
Размер контактов 1,5х4 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг контактов в ряду 5,5 mm
Наличие зажима есть
Наличие кожуха прямой
Материал кожуха алюминий
Цвет кожуха серый
Материал изолятора пластмасса
Цвет изолятора черный

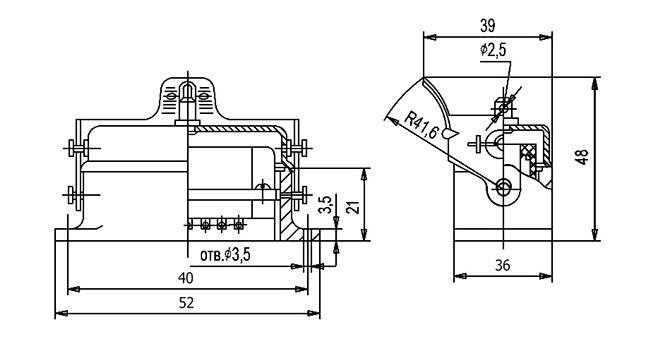

Габаритные размеры L*W*H 52х39х48 mm
Длина изолятора 22 mm
Ширина изолятора 22 mm
Высота изолятора 22 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Установочные размеры 21 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения врубной
Фактическая маркировка отсутствует

Технические характеристики

Рабочее напряжение, max 600 V
Рабочий ток, max 6 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-200 Hz
- амплитуда ускорения 10 g
Электрическая прочность изоляции 2100 V

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +40°С
Макс. срок хранения 20 лет
Ресурс 1000 сочленений-расчленений
РШАГПБ-6 Розетка приборная пластмасса врубная   (datasheet)

Функциональные аналоги

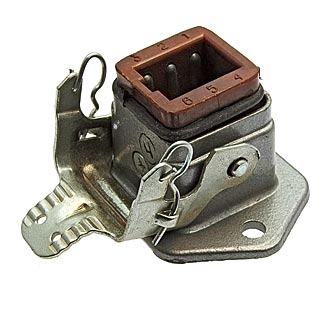

РШАГПБ-6-О Розетка приборная карболит врубная (аналог), фото
Артикул (ID): ZA-2028
РШАГПБ-6-О Розетка приборная карболит врубная (аналог)
