РШАГКП20-3-У Розетка кабельная карболит врубная (арт. ZE-135)

No name Russia; 600 V; 6 A; " 5" - ВП, ПЗ; алюминий; ПЩ0.364.015ТУ
РОССИЯ
Артикул (ID): ZE-135
  • Срок отгрузки со склада 5-7 дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ПЩ0.364.015ТУ
Подробная документация
ID: 493101
На складе 11 шт
  • Цена от
    Включая НДС
     897.8 ₽
  • 1 шт. 974.76 ₽
  • от 10 шт. 897.8 ₽
Количество
Быстрый заказ

РШАГКП-20-3-У Розетка кабельная карболит врубная - электрический низкочастотный прямоугольный соединитель нормальных габаритов для наружного монтажа. Структура условного обозначения: РША – тип соединителя: соединитель штепсельный типа «А»; Г – розетка; КП - кабельная прямая часть; 20 - количество контактов; 3 - количество втулок в корпусе; У – укороченный вариант втулки; отсутствие буквы В - климатическое исполнение УХЛ по ГОСТ 15150-69. Покрытие контактов: серебро (отсутствие в обозначении буквы «О»). Предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Розетка оснащена универсальным металлическим корпусом с замком и имеет прямой выход кабеля. Для фиксации сочлененного положения розетка имеет специальные зажимы. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования ПЩ0.364.015ТУ
Дата изготовленияi дата не указана
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 100
Состояние упаковки самоупаковка
Транслитерация RSHAGKP-20-3 Carbolite cable socket, plug-in
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РШАГ
Типономинал / Типоконструкция розетка
Количество контактов 20
Вид контактов круглые
Размер контактов 1,5х4 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг контактов в ряду 5,5 mm
Наличие зажима нет
Наличие кожуха прямой
Материал кожуха алюминий
Цвет кожуха серый
Количество втулок три
Вид втулок укороченная
Материал изолятора карболит
Цвет изолятора коричневый

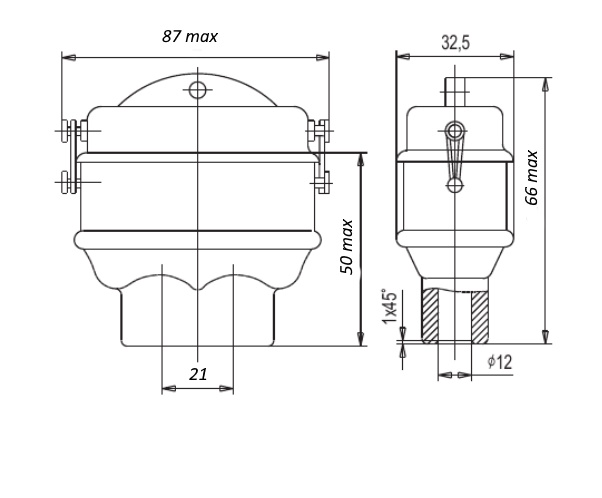

Габаритные размеры L*W*H 87х32,5х55 mm
Длина изолятора 73,5 mm
Ширина изолятора 23 mm
Высота изолятора 22 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 66,5 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения врубной

Технические характеристики

Рабочее напряжение, max 600 V
Рабочий ток, max 6 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-200 Hz
- амплитуда ускорения 10 g
Электрическая прочность изоляции 2100 V

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +40°С
Макс. срок хранения 20 лет
Ресурс 1000 сочленений-расчленений
РШАГКП20-3-У Розетка кабельная карболит врубная   (datasheet)
