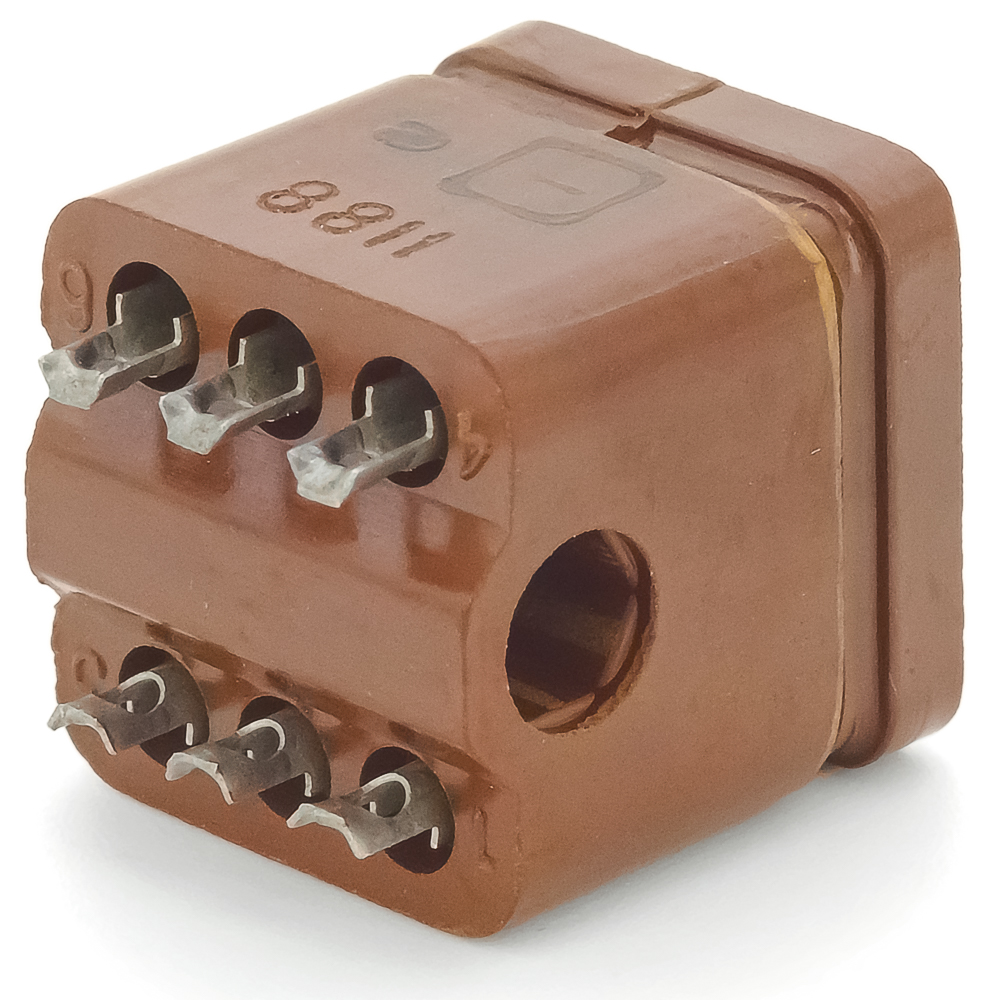

РШАГ-6 Розетка карболит врубная (арт. TP-977)

ОАО «Карачевский завод «Электродеталь»; 600 V; 6 A; " 1" - ОТК; -; ПЩ0.364.015ТУ
СССР
Артикул (ID): TP-977
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1988
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ПЩ0.364.015ТУ
Подробная документация
Аналоги и альтернативы
ID: 334331
На складе 10 шт
  • Цена от
    Включая НДС
     95 ₽
  • 1 шт. 115 ₽
  • от 5 шт. 95 ₽
Количество
Быстрый заказ

ШАГ-6 Розетка карболит врубная - электрический низкочастотный прямоугольный соединитель нормальных габаритов для наружного монтажа. Структура условного обозначения: РША – тип соединителя: соединитель штепсельный типа «А»; Г – розетка; 6 - количество контактов; отсутствие буквы В - климатическое исполнение УХЛ по ГОСТ 15150-69. Покрытие контактов: серебро (отсутствие в обозначении буквы «О»). Предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Розетка оснащена универсальным металлическим корпусом с замком и имеет прямой выход кабеля. Для фиксации сочлененного положения розетка имеет специальные зажимы. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования ПЩ0.364.015ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 8,6
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RSHAG-6 Socket, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РШАГ
Типономинал / Типоконструкция розетка
Количество контактов 20
Вид контактов круглые
Размер контактов 1,5х4 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг контактов в ряду 5,5 mm
Наличие зажима нет
Наличие кожуха нет кожуха
Материал изолятора карболит
Цвет изолятора коричневый

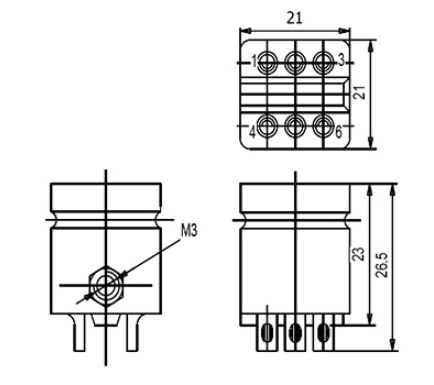

Габаритные размеры L*W*H 21х21х23 mm
Длина изолятора 21 mm
Ширина изолятора 21 mm
Высота изолятора 22 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Установочные размеры 21 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения врубной
Состояние товара с хранения
Фактическая маркировка отсутствует

Технические характеристики

Рабочее напряжение, max 600 V
Рабочий ток, max 6 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-200 Hz
- амплитуда ускорения 10 g
Электрическая прочность изоляции 2100 V

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +40°С
Макс. срок хранения 20 лет
Ресурс 1000 сочленений-расчленений
РШАГ-6 Розетка карболит врубная   (datasheet)

Функциональные аналоги

РШАГ-6 Розетка пластмасса Электродеталь, фото
РШАГ-6 Розетка пластмасса Электродеталь
РШАГ-6-В Розетка пластмасса Электродеталь, фото
РШАГ-6-В Розетка пластмасса Электродеталь
РШАГ-6-ВО Розетка пластмасса Электродеталь, фото
РШАГ-6-ВО Розетка пластмасса Электродеталь
РШАГ-6-В Розетка карболит Электродеталь, фото
РШАГ-6-В Розетка карболит Электродеталь
РШАГ-6 Розетка пластмасса РУИЧИ, фото
РШАГ-6 Розетка пластмасса РУИЧИ
