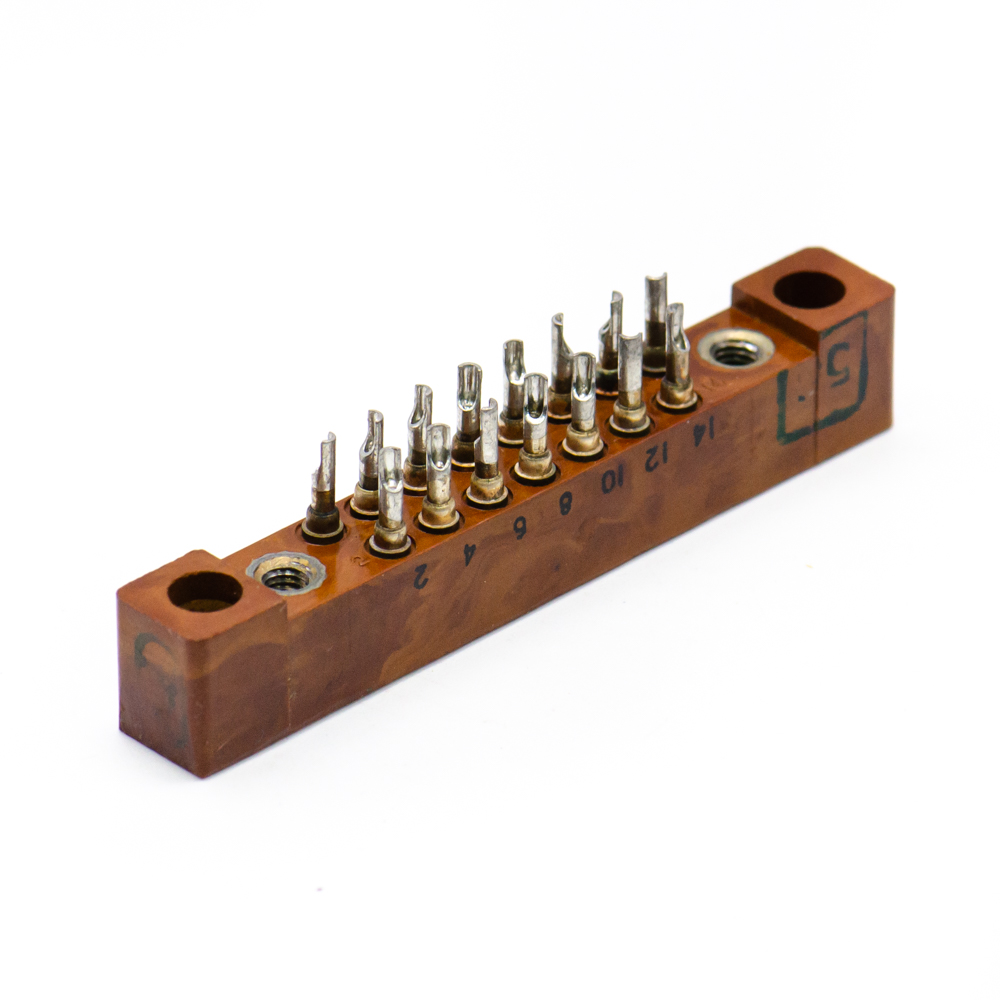

РППМ8-15Г1-В Розетка врубная карболит (арт. OP-1209)

АО Лтава, Полтава; " 5" - ВП, ПЗ
СССР
Артикул (ID): OP-1209
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ГЕО.364.194ТУ
Подробная документация
ID: 281273
На складе 40 шт
  • Цена от
    Включая НДС
     48 ₽
  • 1 шт. 51.84 ₽
  • от 10 шт. 48 ₽
Количество
Быстрый заказ

РППМ8-15Г1-В Розетка врубная карболит - низкочастотный электрический прямоугольный соединитель с гиперболоидными контактами. Структура условного обозначения: РППМ – тип соединителя (прямоугольный малогабаритный для печатного монтажа); 8 – порядковый номер разработки; 15 - количество контактов; Г – часть соединителя - розетка(гнездо); 1 – конструктивное исполнение (блочная часть без пружины и скобы); В – всеклиматическое исполнение. Соединители РППМ8 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов, для печатного монтажа. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АО Лтава, Полтава
Страна изготовления СССР
Нормы и требования ГЕО.364.194ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 8
Дата изготовленияi 1976-1991
Транслитерация RPPM8-15G1-V Socket cut-in carbolite
Вид упаковки картонная коробка
Доупаковка запаянные в полиэтилен
Состояние упаковки самоупаковка, заводская
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РППМ8
Вид контактов круглые
Диаметр контактов 1 mm
Количество контактов 15
Материал контактов латунь
Покрытие контактов Ag (серебро)
Тип контактов гнездо
Шаг между рядами контактов 2,5 mm
Шаг контактов в ряду 3,75 mm
Количество рядов контактов 2
Установочные размеры 47,25 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 5 mm
Наличие ловителей нет
Наличие замка для фиксации нет замка
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Метод сочленения врубной
Габаритные размеры L*W*H 55,5х7,5х14,5 mm
Длина изолятора 55,5 mm
Ширина изолятора 7,5 mm
Высота изолятора 9,5 mm
Цвет изолятора коричневый
Наличие кожуха нет кожуха
Материал кожуха нет кожуха
Конструктивное исполнение хвостовика прямые контакты под пайку
Наличие ориентации форма изолятора
Фактическая маркировка РППМ8-15Г1-В
Дополнительные характеристики гиперболоидные контакты
Состояние товара с хранения

Технические характеристики

Рабочее напряжение, max 150 V
Рабочий ток, max 2 A
Сопротивление контактов не более 5 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,3х10⁻⁴ Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Минимальный срок сохраняемости, лет 25
РППМ8-15Г1-В Розетка врубная карболит   (datasheet)
