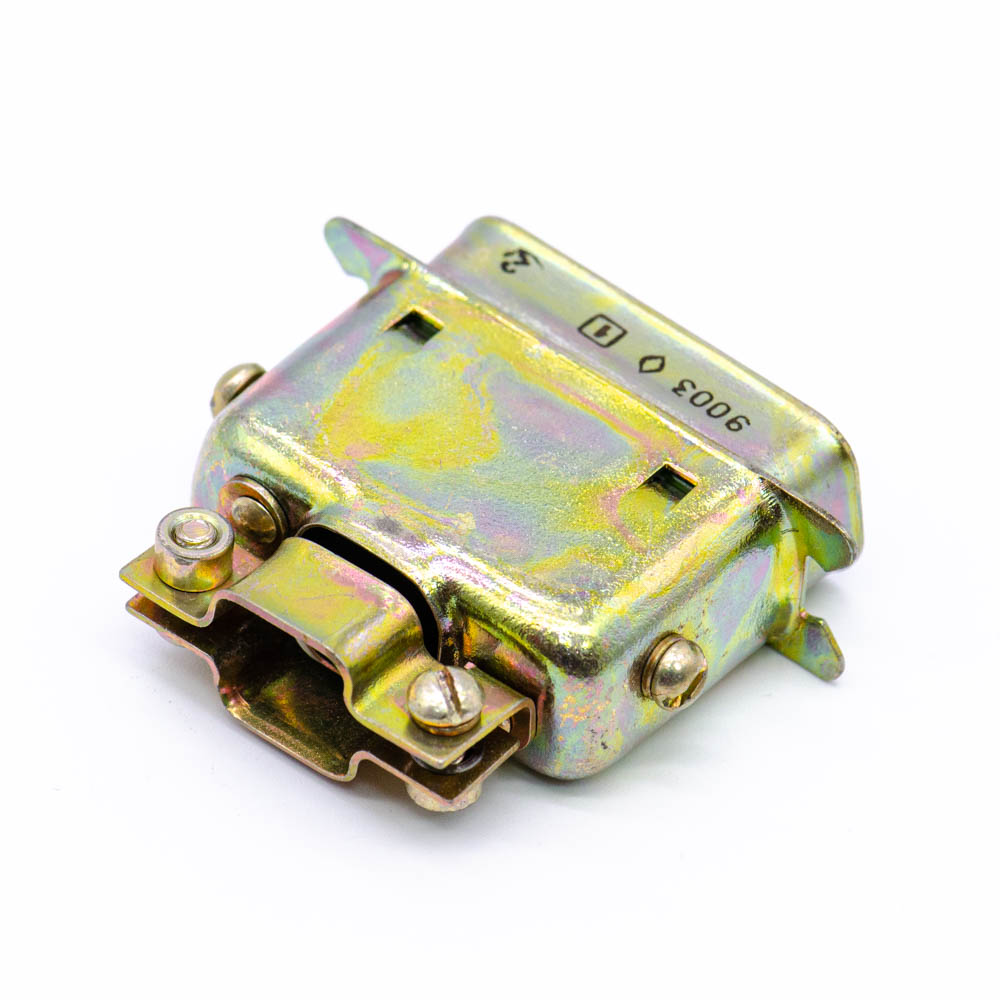

РПМ7-24Ш-КП-В Вилка врубная пластмасса ОЮ0.364.043ТУ (арт. OP-1214)

ПО " Эльбрус" , Изобильный; " 5" - ВП, ПЗ
СССР
Артикул (ID): OP-1214
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЮ0.364.043ТУ
Подробная документация
ID: 281278
На складе 56 шт
  • Цена от
    Включая НДС
     131 ₽
  • 1 шт 131 ₽
Количество
Быстрый заказ

РПМ7-24Ш-КП-В Вилка врубная – электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РПМ – тип соединителя; 7 – порядковый номе разработки; 24 – количество контактов; Ш – тип контакта – вилка (штырь); КП – конструктивное исполнение (кабельная часть с прямым кожухом); В – всеклиматическое исполнение. Малогабаритные соединители РПМ7 предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов при напряжении до 150 В и силе тока до 1 А. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РПМ7-24Ш-КП-В Вилка врубная пластмасса ОЮ0.364.043ТУ
Торговая марка ПО "Эльбрус", Изобильный
Страна изготовления СССР
Нормы и требования ОЮ0.364.043ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 31
Дата изготовленияi 1976-1991
Транслитерация RPM7-24SH-KP-V Plug-in plastic
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РПМ7
Вид контактов щелевые
Количество контактов 24
Материал контактов латунь
Покрытие контактов Ag (серебро)
Тип контактов штырь
Шаг между рядами контактов 3,5 mm
Шаг контактов в ряду 2 mm
Количество рядов контактов 2
Установочные размеры 42 mm расстояние между монтажными отверстиями
Наличие ловителей нет
Наличие замка для фиксации нет замка
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Материал изолятора пластмасса
Метод сочленения врубной
Габаритные размеры L*W*H 49,5x16x42 mm
Длина изолятора 35 mm
Ширина изолятора 13 mm
Высота изолятора 11 mm
Цвет изолятора зелёный
Наличие кожуха прямой
Материал кожуха металл
Конструктивное исполнение хвостовика прямые контакты под пайку
Наличие ориентации форма изолятора
Фактическая маркировка РПМ7-24Ш-КП-В

Технические характеристики

Рабочее напряжение, max 150 V
Рабочий ток, max 1 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 20 g

Условия эксплуатации

Интервал рабочих температур от -60 до +90°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,3х10⁻⁴ Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Минимальный срок сохраняемости, лет 12
РПМ7-24Ш-КП-В Вилка врубная пластмасса ОЮ0.364.043ТУ   (datasheet)
