Скидка на Устройства защиты
-20%

РПМ23-56Ш5-В Вилка врубная карболит (арт. ZA-1688)

Завод Резистор, Эчмиадзин; " 1" - ОТК
АРМЕНИЯ
Артикул (ID): ZA-1688
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска 1998
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ НЩО.364.028 ТУ
Подробная документация
ID: 238460
На складе 1 шт
  • Цена от
    Включая НДС
     145.16 ₽
  • 1 шт 145.16 ₽
Количество
Быстрый заказ

РПМ23-56Ш5-В Вилка врубная карболит - низкочастотный электрический прямоугольный малогабаритный соединитель. Структура условного обозначения: РПМ – тип соединителя (прямоугольный малогабаритный для объемного монтажа); 23 – порядковый номер разработки; 56 - количество контактов; Ш – часть соединителя - вилка(штырь); 5 – конструктивное исполнение (с прямыми выводами контактов для объемного монтажа); В – всеклиматическое исполнение. Соединители РПМ23 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов электро- и радиотехнической аппаратуры. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РПМ23-56Ш5-В Вилка врубная карболит
Торговая марка Завод Резистор, Эчмиадзин
Страна изготовления АРМЕНИЯ
Нормы и требования НЩО.364.028 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 60
Дата изготовленияi дата не указана
Транслитерация RPM23-56SH5-V Plug-in carbolite
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РПМ23
Вид контактов круглые
Диаметр контактов 1 mm
Количество контактов 56
Материал контактов латунь
Покрытие контактов Ag (серебро)
Тип контактов штырь
Шаг между рядами контактов 5,0 mm
Шаг контактов в ряду 3,75 mm
Количество рядов контактов 2
Установочные размеры 117,5 mm расстояние между монтажными отверстиями
Наличие ловителей фиксатор
Наличие замка для фиксации нет замка
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Материал изолятора карболит
Метод сочленения врубной

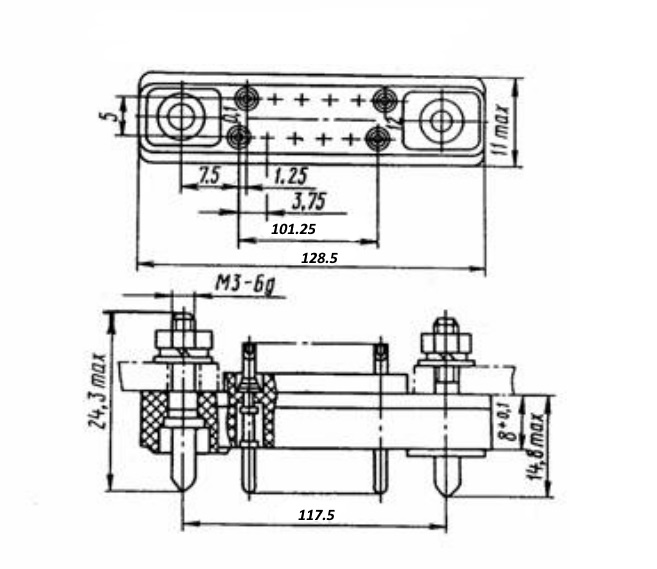

Габаритные размеры L*W*H 128,5х11х24,3 mm
Длина изолятора 128,5 mm
Ширина изолятора 11 mm
Высота изолятора 11 mm
Цвет изолятора коричневый
Наличие кожуха нет кожуха
Материал кожуха нет кожуха
Конструктивное исполнение хвостовика прямые контакты под пайку
Наличие ориентации фиксатор, расположение контактов
Фактическая маркировка РПМ23-56Ш5-В

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 2 A
Сопротивление контактов не более 7,5 mΩ
Сопротивление изоляции 5000 MΩ

Условия эксплуатации

Интервал рабочих температур от -60 до +115°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,3х10⁻⁴ Pa - 303 kPa
Климатическое исполнениеi В - всеклиматическое исполнение
Минимальный срок сохраняемости, лет 15
РПМ23-56Ш5-В Вилка врубная карболит   (datasheet)
