РП15-50ГВФВ Розетка с фиксатором, карболит(арт. OP-1301)

АО «Нур»; 400 V; 5 A; " 1" - ОТК; нет кожуха; ГЕО.364.160ТУ
СССР
Артикул (ID): OP-1301
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ГЕО.364.160ТУ
Подробная документация
Аналоги и альтернативы
ID: 242553
На складе 1 шт
  • Цена от
    590.00 ₽
    472.00 ₽
  • Скидка -20%
  • 1 шт 472.00 ₽
    590 ₽
Количество
Быстрый заказ

РП15-50ГВФВ Розетка с фиксатором - электрический низкочастотный прямоугольный малогабаритный соединитель для внутреннего монтажа. Структура условного обозначения: РП15 - тип соединителя, 50 - количество (низкочастотные) контактов, Г - розетка, В - покрытие контактов серебро, Ф – наличие фиксатора, В - всеклиматическое исполнение. Соединители РП15 применяются для соединения и разъединения низкочастотных и радиочастотных электрических цепей в электронной аппаратуре специального назначения. Предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов при напряжении до 400 В и в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РП15-50ГВФВ Розетка с фиксатором, карболит
Торговая марка АО «Нур»
Страна изготовления СССР
Нормы и требования ГЕО.364.160ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 28,5
Вид упаковки самоупаковка
Состояние упаковки самоупаковка
Транслитерация RP15-50GVFV Socket with lock
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП15
Типономинал / Типоконструкция розетка
Количество контактов 50
Вид контактов круглые
Диаметр контактов 1 mm
Материал контактов латунь
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 3
Наличие и количество ВЧ контактов нет
Наличие фиксатора есть
Наличие замка для фиксации нет замка
Наличие кожуха нет кожуха
Материал кожуха нет кожуха
Цвет кожуха нет кожуха
Материал изолятора карболит
Цвет изолятора коричневый

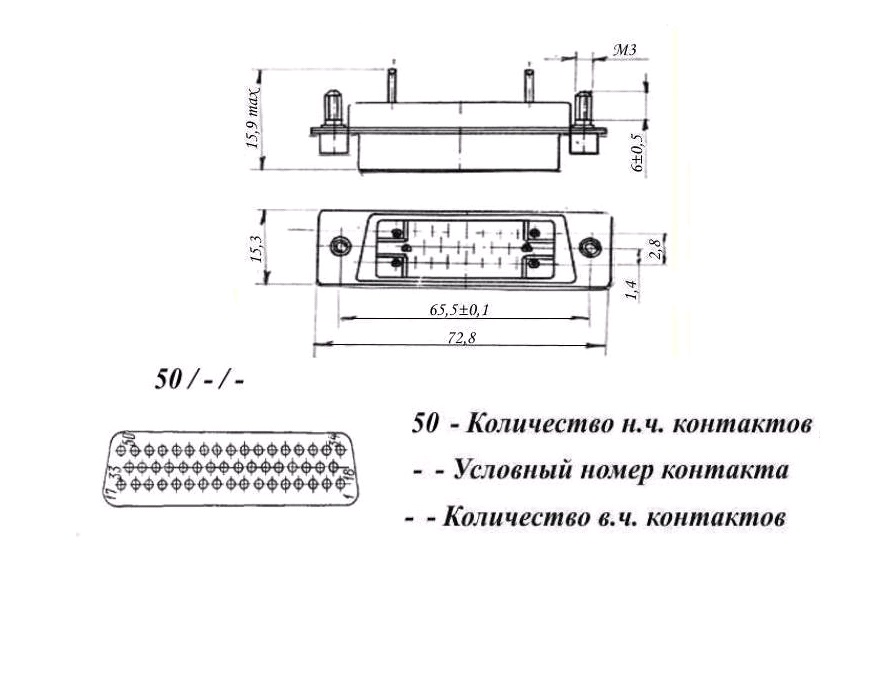

Габаритные размеры L*W*H 72,8х15,3х15,9 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Установочные размеры 65,5 mm расстояние между монтажными отверстиями
Метод сочленения врубной
Взаимосочленение РП15-50ШВКВ
Фактическая маркировка РП15-50ГВФВ

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток, max 5 A
Сопротивление контактов не более 5 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g

Условия эксплуатации

Интервал рабочих температур от -60 до +115°C
Атмосферное давление 1х10⁻⁶ мм.рт.ст.
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +40°С
Минимальный срок сохраняемости, лет 15
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
РП15-50ГВФВ Розетка с фиксатором, карболит   (datasheet)

Функциональные аналоги

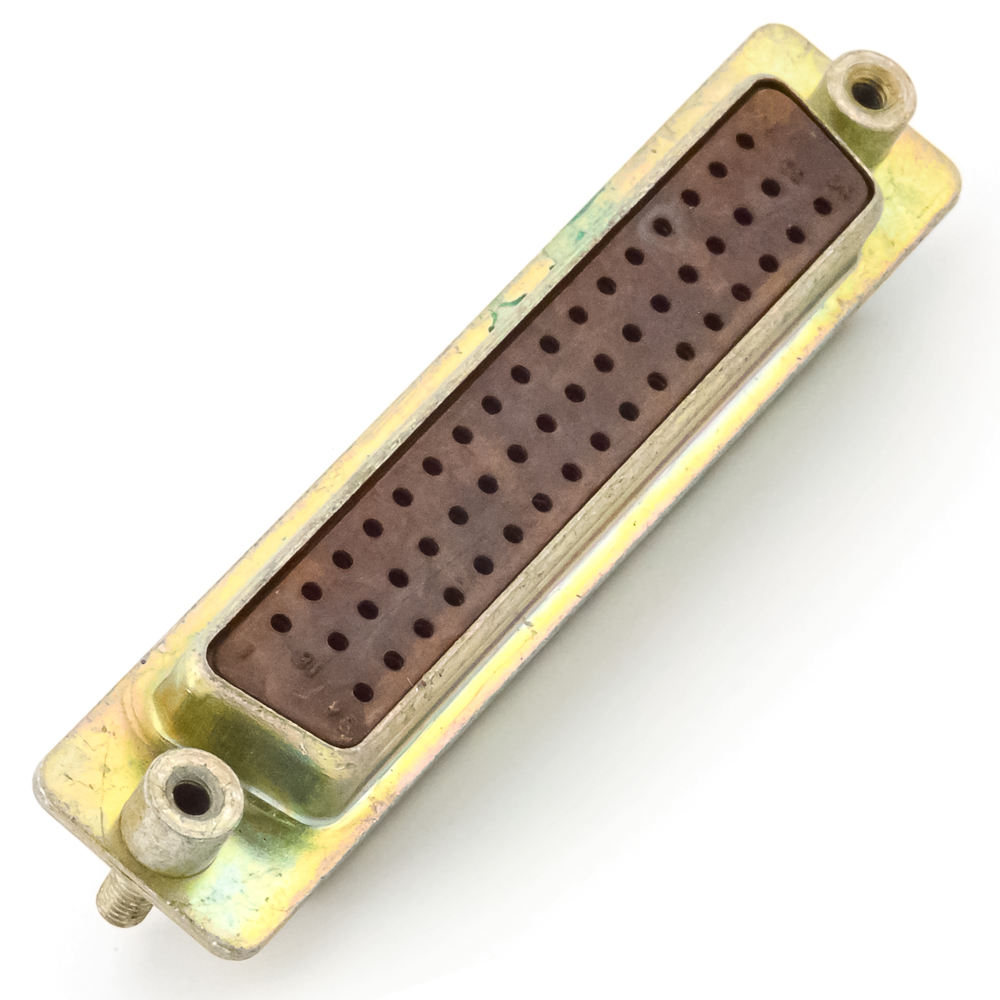

РП15-50ГФ Розетка с фиксатором, карболит, 1989г, фото
Артикул (ID): SN-7703
РП15-50ГФ Розетка с фиксатором, карболит, 1989г
  • 590 ₽ 1 шт.
  • 545 ₽ от 5 шт.
РП15-50ГФ Розетка с фиксатором, карболит, 1990г, фото
Артикул (ID): SN-7704
РП15-50ГФ Розетка с фиксатором, карболит, 1990г
РП15-50ГВФ Розетка с фиксатором, карболит АТЛАНТ, фото
РП15-50ГВФ Розетка с фиксатором, карболит АТЛАНТ
РП15-50ГВФ Розетка с фиксатором, карболит ЭЛЕКОН, фото
РП15-50ГВФ Розетка с фиксатором, карболит ЭЛЕКОН

Возможные аналоги

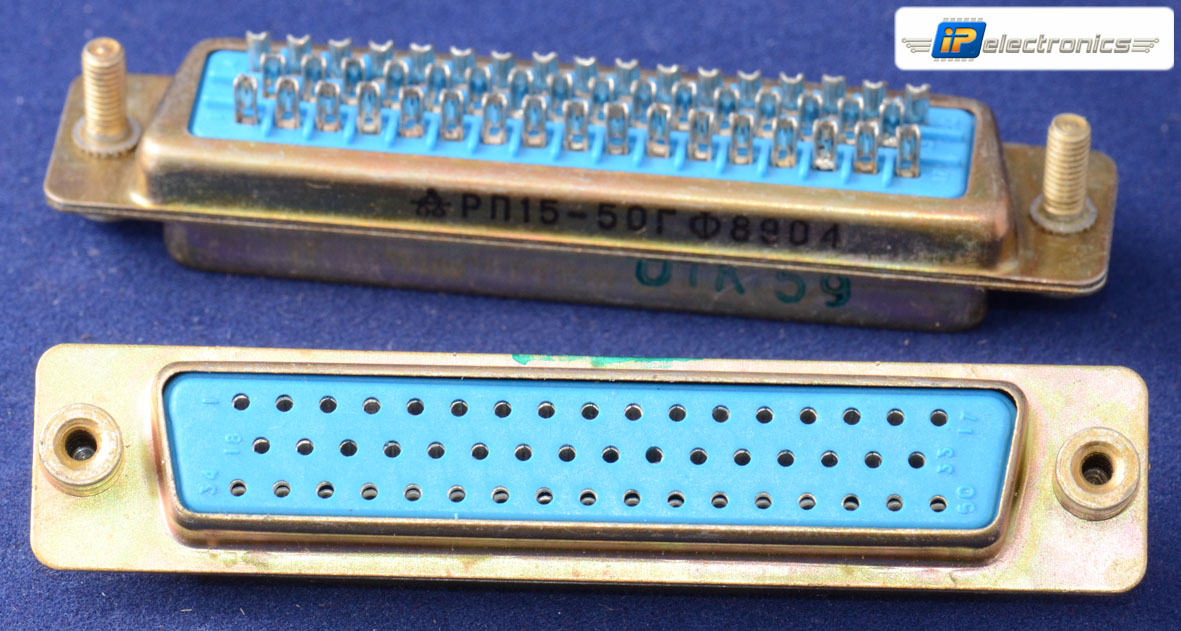

РП15-50ГФ Розетка с фиксатором, пластмасса, фото
Артикул (ID): SK-6519
РП15-50ГФ Розетка с фиксатором, пластмасса
  • 590 ₽ 1 шт.
  • 545 ₽ от 5 шт.

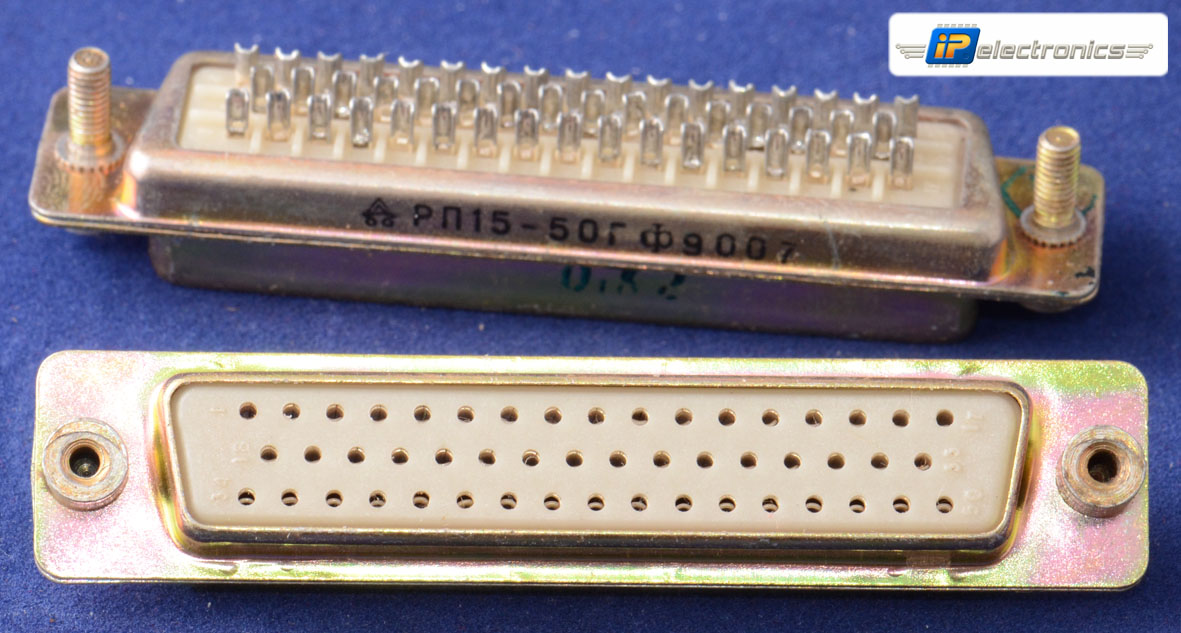

РП15-50ГФ Розетка с фиксатором, пластмасса, "1", фото
