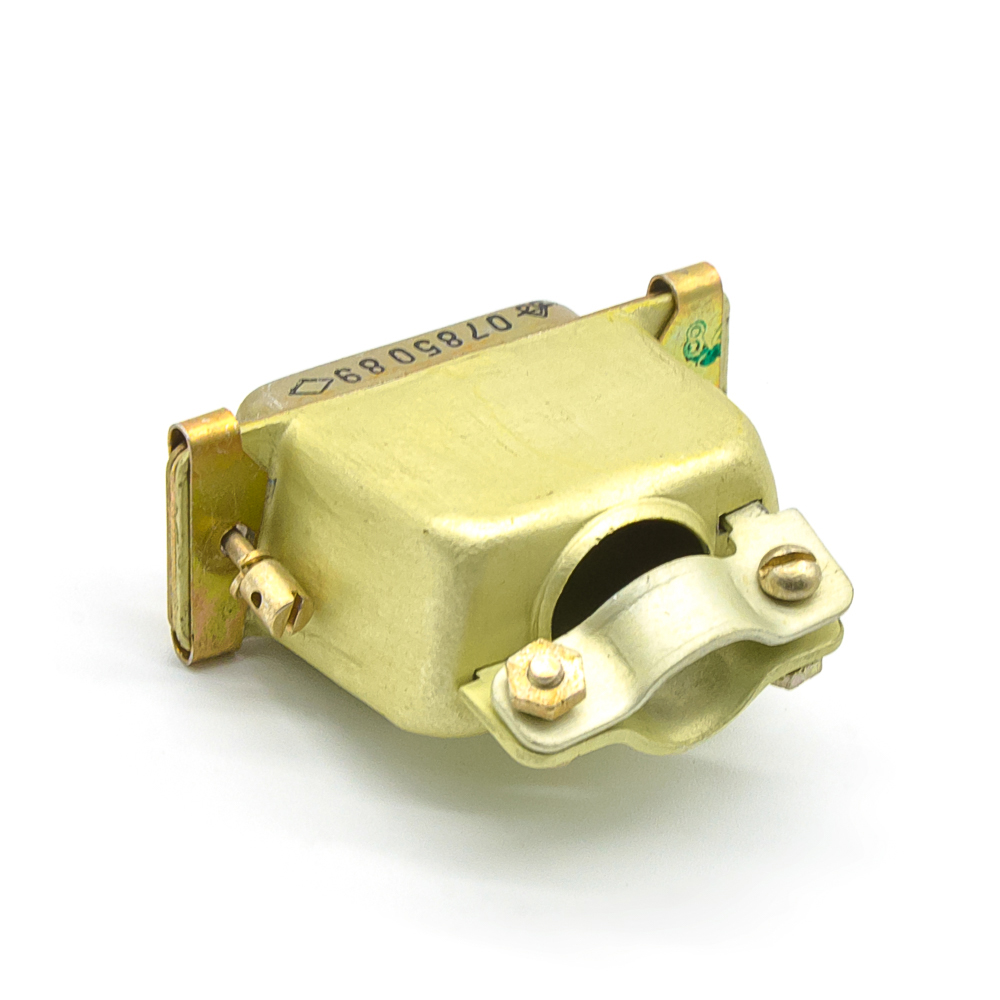

РП15-23ШВКВ Вилка с кожухом, карболит "5" (арт. TN-4513)

АО «Нур»; 100 V; 5 A; " 5" - ВП, ПЗ; алюминий; ГЕО.364.160ТУ
СССР
Артикул (ID): TN-4513
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ГЕО.364.160ТУ
Подробная документация
ID: 263503
На складе 1 шт
  • Цена от
    Включая НДС
     81 ₽
  • 1 шт 81 ₽
Количество
Быстрый заказ

РП15-23ШВКВ Вилка с кожухом - электрический низкочастотный прямоугольный малогабаритный соединитель для внутреннего монтажа. Структура условного обозначения: РП15 - тип соединителя, 23 - количество (низкочастотные) контактов, Ш - вилка, В – покрытие контактов серебром, К – наличие кожуха, В - всеклиматическое исполнение. Соединители РП15 применяются для соединения и разъединения низкочастотных и радиочастотных электрических цепей в электронной аппаратуре специального назначения. Предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов при напряжении до 400 В и в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РП15-23ШВКВ Вилка с кожухом, карболит "5"
Код ТНВЭД 8536508008
Торговая марка АО «Нур»
Страна изготовления СССР
Нормы и требования ГЕО.364.160ТУ
Дата изготовленияi дата не указана
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 18,94
Состояние упаковки самоупаковка
Транслитерация RP15-23ShVKV Fork with casing, carbolite "5"
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП15
Типономинал / Типоконструкция вилка
Количество контактов 23
Вид контактов круглые
Диаметр контактов 1 mm
Материал контактов латунь
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 3
Наличие и количество ВЧ контактов нет
Наличие фиксатора нет
Наличие замка для фиксации нет замка
Наличие кожуха прямой
Материал кожуха алюминий
Цвет кожуха серый
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 43,8 mm
Ширина изолятора 18,5 mm
Высота изолятора 15,8 mm

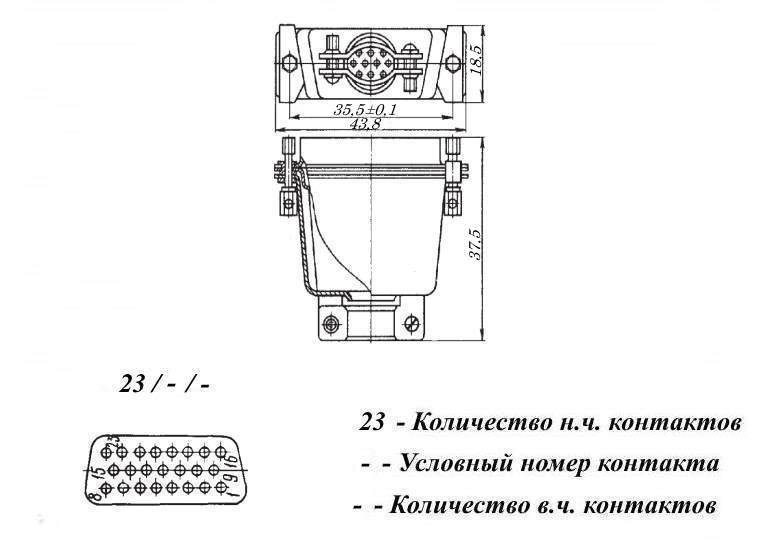

Габаритные размеры L*W*H 43,8х18,5х37,5 mm
Вид кожуха, патрубка прямой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Установочные размеры 35,5 mm расстояние между монтажными отверстиями
Метод сочленения врубной
Взаимосочленение РП15-23ГВФВ
Фактическая маркировка РП15-23ШВКВ
Вид кожуха, патрубка прямой

Технические характеристики

Рабочее напряжение, max 100 V
Рабочий ток, max 5 A
Сопротивление контактов не более 5 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Атмосферное давление 1,34х10 ˉ⁹ Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +40°С
Минимальный срок сохраняемости, лет 15
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
РП15-23ШВКВ Вилка с кожухом, карболит "5"   (datasheet)
