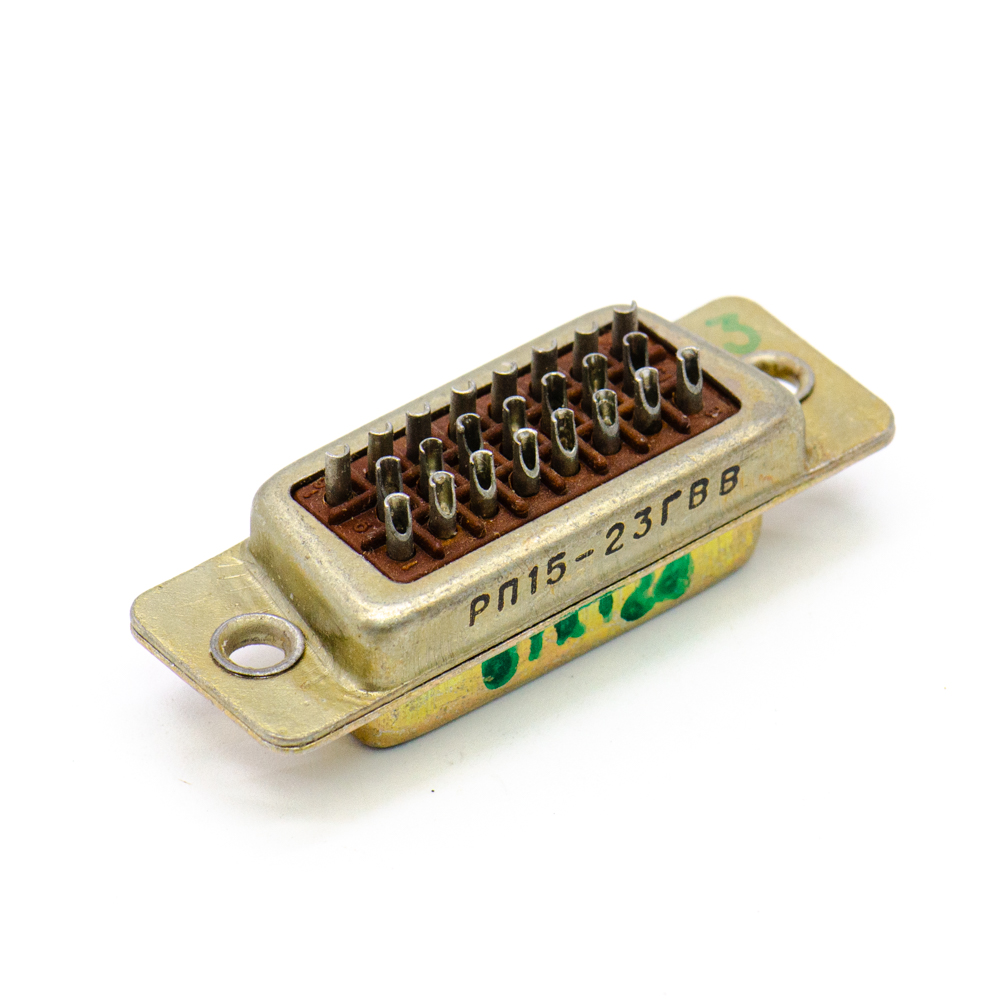

РП15-23ГВВ Розетка без кожуха, карболит (арт. SK-6638)

АО «Нур»; 400 V; 5 A; " 5" - ВП, ПЗ; нет кожуха; ГЕО.364.160ТУ

РП15-23ГВВ Розетка приборная - электрический низкочастотный прямоугольный малогабаритный соединитель для внутреннего монтажа. Структура условного обозначения: РП15 - тип соединителя, 23 - количество (низкочастотные) контактов, Г - розетка, В - покрытие контактов серебро, В - всеклиматическое исполнение. Соединители РП15 применяются для соединения и разъединения низкочастотных и радиочастотных электрических цепей в электронной аппаратуре специального назначения. Предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов при напряжении до 400 В и в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО «Нур»
Страна изготовления СССР
Нормы и требования ГЕО.364.160ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 14,5
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RP15-23GVV Socket without casing, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП15
Типономинал / Типоконструкция розетка
Количество контактов 23
Вид контактов круглые
Диаметр контактов 1 mm
Материал контактов латунь
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 3
Наличие и количество ВЧ контактов нет
Наличие фиксатора нет
Наличие замка для фиксации нет замка
Наличие кожуха нет кожуха
Материал кожуха нет кожуха
Цвет кожуха нет кожуха
Материал изолятора карболит
Цвет изолятора коричневый

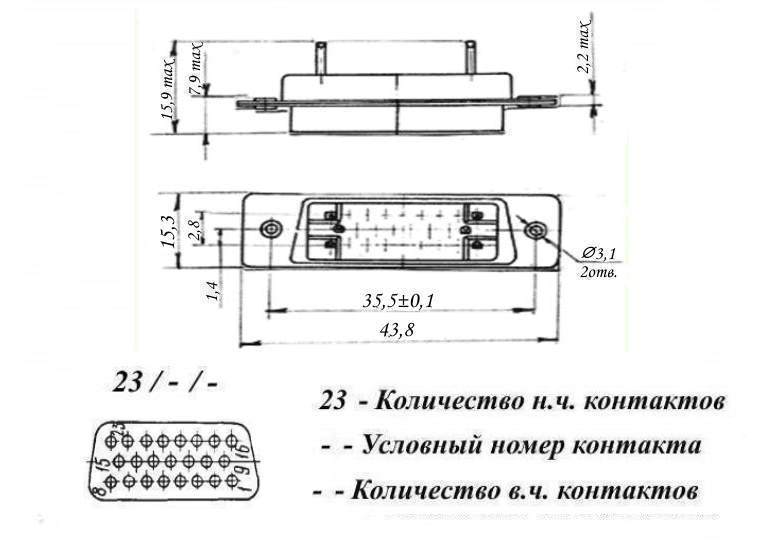

Длина изолятора 43,8 mm
Ширина изолятора 15,3 mm
Высота изолятора 15,8 mm
Габаритные размеры L*W*H 43,8х15,3х15,9 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Установочные размеры 35,5 mm расстояние между монтажными отверстиями
Метод сочленения врубной
Взаимосочленение РП15-23ШВВ
Состояние товара с хранения
Фактическая маркировка РП15-23ГВВ

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток, max 5 A
Сопротивление контактов не более 5 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Атмосферное давление 1,34х10 ˉ⁹ Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +40°С
Минимальный срок сохраняемости, лет 15
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
Загрузка...
Принимаем заказы на товары,
не вошедшие в каталог

Пришлите маркировку необходимого вам товара.
Мы предоставим Вам наилучшие условия по поставке!

Оформить заявку

Похожие товары

Артикул (ID): KT-2105
РП15-23ГВВ Розетка без кожуха, пластмасса
  • 58.5 1 шт.
Артикул (ID): KT-2095
Уценка РП15-23ГВВ ОС Розетка без кожуха, карболит
  • 53.1 1 шт.
Артикул (ID): KT-2096
Уценка РП15-50ГВВ Розетка без кожуха, карболит
  • 531 1 шт.
Артикул (ID): KT-2094
Уценка РП15-23ГВВ Розетка без кожуха, карболит
  • 58.5 1 шт.
Артикул (ID): KT-932
РП15-32ШВВ Вилка без кожуха, карболит "1"
  • 43.39 1 шт.
Артикул (ID): KT-46
РП15-15Г Розетка без кожуха карболит
  • 80 1 шт.
Артикул (ID): KT-30
РП15-23ГВВ ОС Розетка без кожуха, карболит
Артикул (ID): ZX-2153
РП15.. Фиксатор кожуха.
  • 3.65 1 шт.
  • 3.36 от 10 шт.
  • 3.17 от 100 шт.
Артикул (ID): ZX-2067
РП15-15ГВ Розетка без кожуха карболит
  • 50.62 1 шт.
  • 46.62 от 10 шт.
Артикул (ID): KP-9233
РП15-50ШВВ Вилка без кожуха, карболит "5".
  • 590 1 шт.
Артикул (ID): KP-8892
РП15-50ШВВ Вилка без кожуха, карболит "5"
  • 590 1 шт.
Артикул (ID): ZX-2096
РП15-23ШВ Вилка без кожуха карболит
  • 36.14 1 шт.
Артикул (ID): ZX-2095
РП15-23ГФ Розетка с фиксатором, карболит.
Артикул (ID): ZX-2089
РП15-23ГВВ "ОС" Розетка без кожуха, карболит
  • 71.14 1 шт.
Артикул (ID): ZX-2088

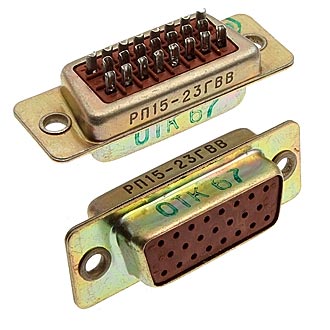

РП15-23ГВВ Розетка без кожуха карболит
