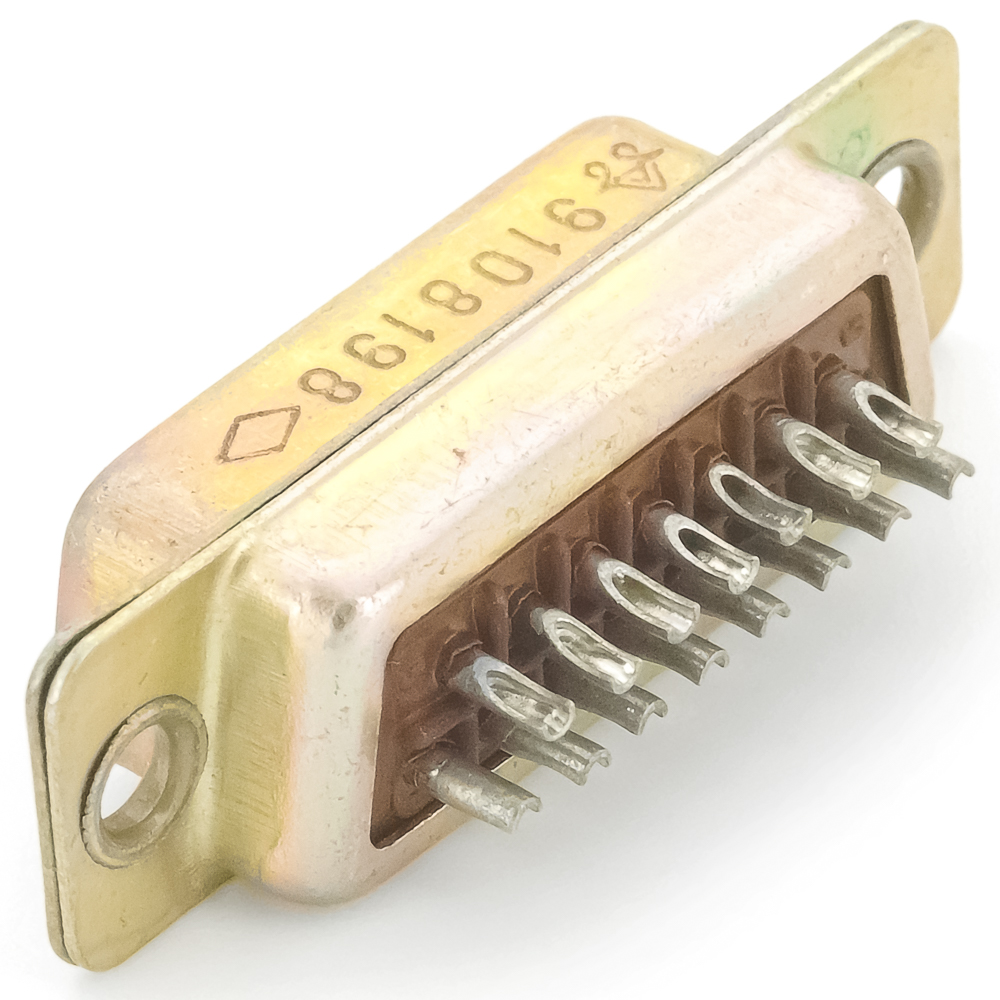

РП15-15ШВВ Вилка без кожуха, карболит (арт. TO-7794)

АО «Нур»; 100 V; 5 A; " 5" - ВП, ПЗ; нет кожуха; ГЕО.364.160ТУ
СССР
Артикул (ID): TO-7794
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ГЕО.364.160ТУ
Подробная документация
Аналоги и альтернативы
ID: 333805
На складе 2 шт
  • Цена от
    Включая НДС
     75 ₽
  • 1 шт. 75 ₽
Количество
Быстрый заказ

РП15-15ШВВ Вилка без кожуха - электрический низкочастотный прямоугольный малогабаритный соединитель для внутреннего монтажа. Структура условного обозначения: РП15 - тип соединителя, 15 - количество (низкочастотные) контактов, Ш - вилка, В – покрытие контактов серебром, В - всеклиматическое исполнение. Соединители РП15 применяются для соединения и разъединения низкочастотных и радиочастотных электрических цепей в электронной аппаратуре специального назначения. Предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов при напряжении до 400 В и в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АО «Нур»
Страна изготовления СССР
Нормы и требования ГЕО.364.160ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 8,73
Состояние упаковки самоупаковка
Транслитерация RP15-15ShVV Fork without casing, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП15
Типономинал / Типоконструкция вилка
Количество контактов 15
Вид контактов круглые
Диаметр контактов 1 mm
Материал контактов латунь
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 2
Наличие и количество ВЧ контактов нет
Наличие фиксатора нет
Наличие замка для фиксации нет замка
Наличие кожуха нет кожуха
Материал кожуха нет кожуха
Цвет кожуха нет кожуха
Материал изолятора карболит
Цвет изолятора коричневый

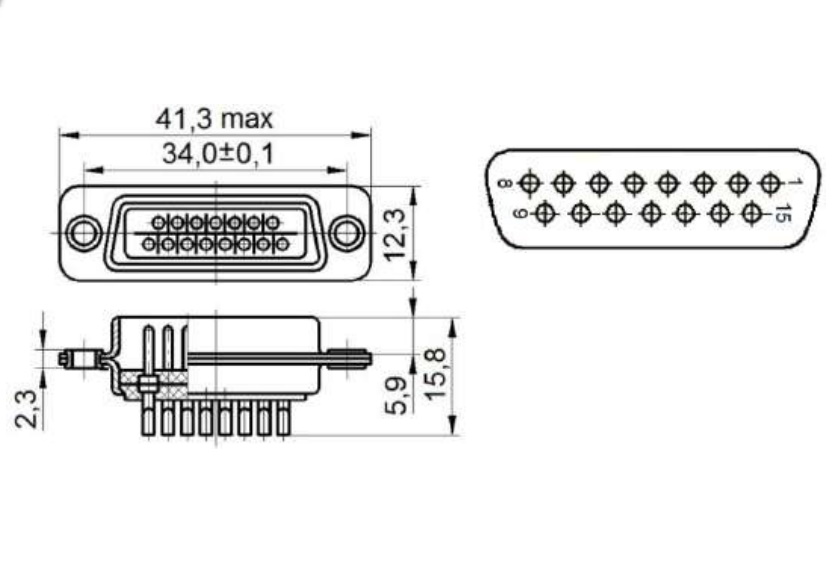

Длина изолятора 41,3 mm
Ширина изолятора 12,3 mm
Высота изолятора 15,8 mm
Габаритные размеры L*W*H 41,3х12,3х15,8 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Установочные размеры 34 mm расстояние между монтажными отверстиями
Метод сочленения врубной
Взаимосочленение РП15-15ГВВ
Состояние товара с хранения
Фактическая маркировка РП15-15ШВ

Технические характеристики

Рабочее напряжение, max 100 V
Рабочий ток, max 5 A
Сопротивление контактов не более 5 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Атмосферное давление 1,34х10 ˉ⁹ Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +40°С
Минимальный срок сохраняемости, лет 15
Ресурс 500 циклов
Минимальная наработка 10 000 час.
РП15-15ШВВ Вилка без кожуха, карболит   (datasheet)

Полные аналоги

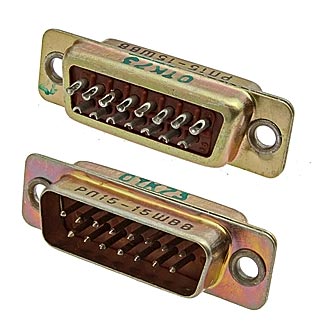

РП15-15ШВ Вилка без кожуха, карболит., фото
Артикул (ID): ZX-2079
РП15-15ШВ Вилка без кожуха, карболит.
  • 43.4 ₽ 1 шт.
  • 39.97 ₽ от 10 шт.
  • 37.69 ₽ от 100 шт.

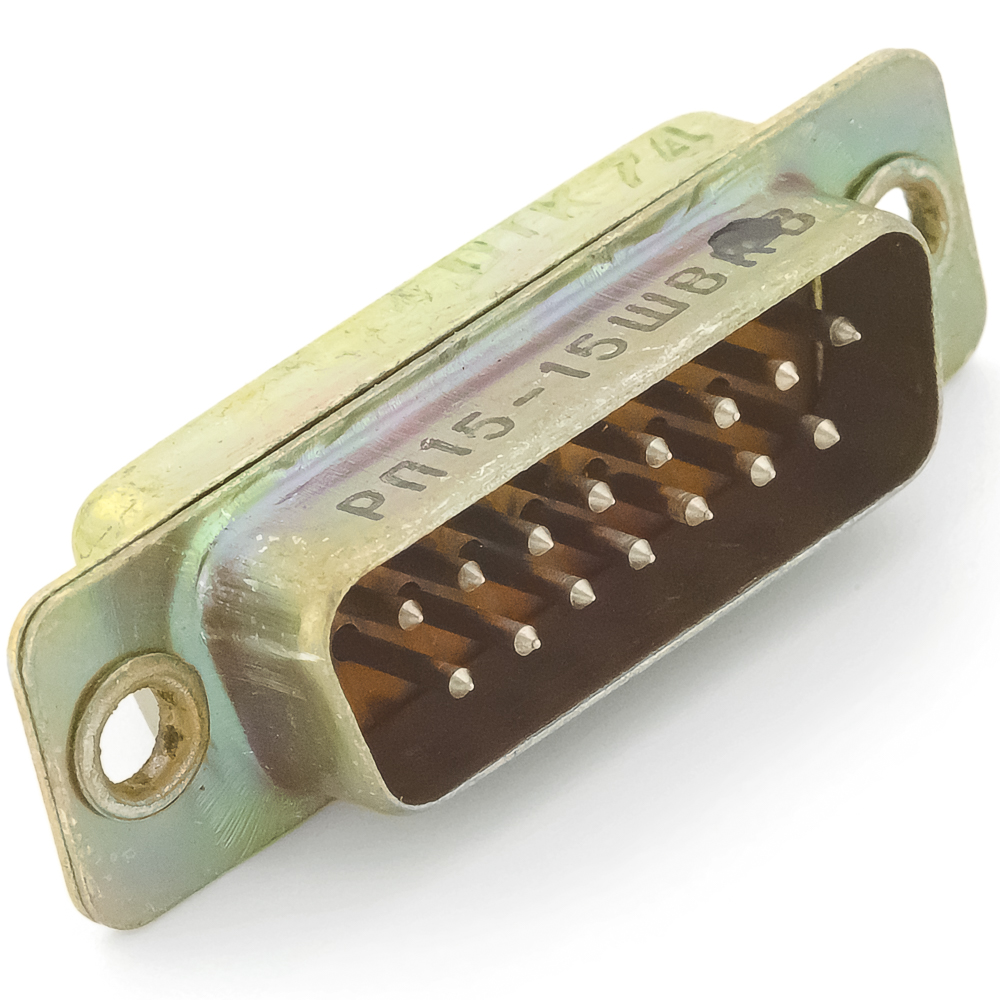

РП15-15ШВ Вилка без кожуха, карболит, фото
