РП14А-30Ш-В Вилка, карболит 201*г (арт. ZX-2051)

ОАО «Карачевский завод «Электродеталь»; бР0.364.024ТУ; 800 V; 5 A; " 1" - ОТК; нет кожуха; -
РОССИЯ
Артикул (ID): ZX-2051
  • Срок отгрузки со склада 5-7 дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ бР0.364.024ТУ
Подробная документация
Аналоги и альтернативы
ID: 484559
На складе 13 шт
  • Цена от
    Включая НДС
     700 ₽
  • 1 шт. 760 ₽
  • от 10 шт. 700 ₽
Количество
Быстрый заказ

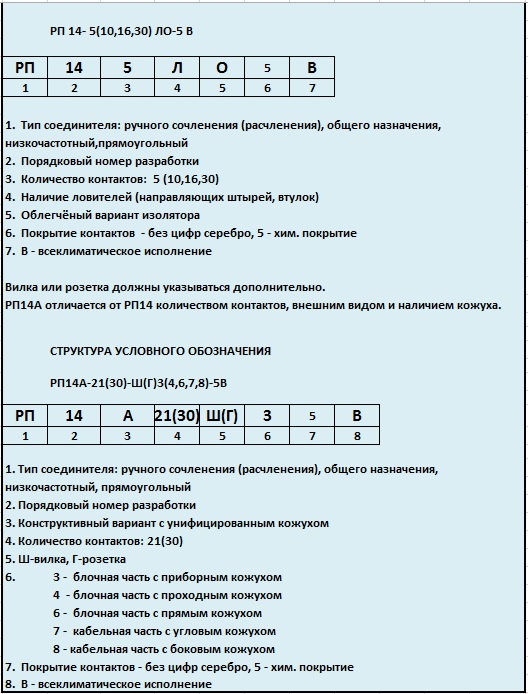

РП14А-30Ш-В Вилка - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения; 14А - порядковый номер разработки; А - конструктивный вариант с унифицированным кожухом; 30 - количество контактов; Ш – вилка; покрытие контактов серебром (отсутствие цифры); В - всеклиматическое исполнение. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Соединители РП14А предназначены для наружного монтажа. Вилки и розетки РП14А оснащены универсальными металлическими корпусами с замками и имеют прямой и угловой входы кабеля. Для крепления кабеля в корпусе служит втулка.  Контакты вилок и розеток плавающие. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления РОССИЯ
Нормы и требования бР0.364.024ТУ
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 38
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RP14A-30SH-V Fork, carbolite 201*g
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП14А
Типономинал / Типоконструкция вилка
Фактическая маркировка РП14А-30Ш-В
Количество контактов 30
Вид контактов ножевые
Размер контактов 3,5х0,6 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,0 mm
Шаг контактов в ряду 6,1 mm
Количество рядов контактов 3
Наличие замка для фиксации нет замка
Наличие ловителей направляющий штырь
Наличие кожуха нет кожуха
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 73,5 mm
Ширина изолятора 23 mm
Высота изолятора 9 mm

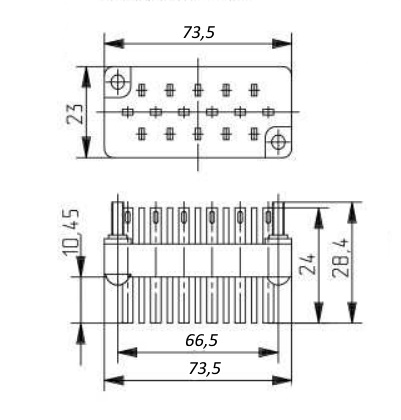

Габаритные размеры L*W*H 73,5х23х28,4 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 66,5 mm расстояние между монтажными отверстиями
Метод сочленения врубной
Состояние товара с хранения
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 800 V
Рабочий ток, max 5 A
Сопротивление контактов не более 30 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-3000 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции 2550 V

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Атмосферное давление от 1х 10⁻¹² Pa до 50,6 10⁴ Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Ресурс 3000 сочленений-расчленений
Минимальная наработка 10 000 час.
Макс. срок хранения 15 лет
РП14А-30Ш-В Вилка, карболит 201*г   (datasheet)
