РП14-30 Розетка, карболит (вар.2) 2020 (арт. KP-5944)

ОАО «Карачевский завод «Электродеталь»; ЕСЗ.656.015ТУ; 800 V; 5 A; " 5" - ВП, ПЗ; нет кожуха; -
РОССИЯ
Артикул (ID): KP-5944
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 2020
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ЕСЗ.656.015ТУ
Подробная документация
Аналоги и альтернативы
ID: 482662
На складе 576 шт
  • Цена от
    Включая НДС
     450 ₽
  • 1 шт. 450 ₽
Количество
Быстрый заказ

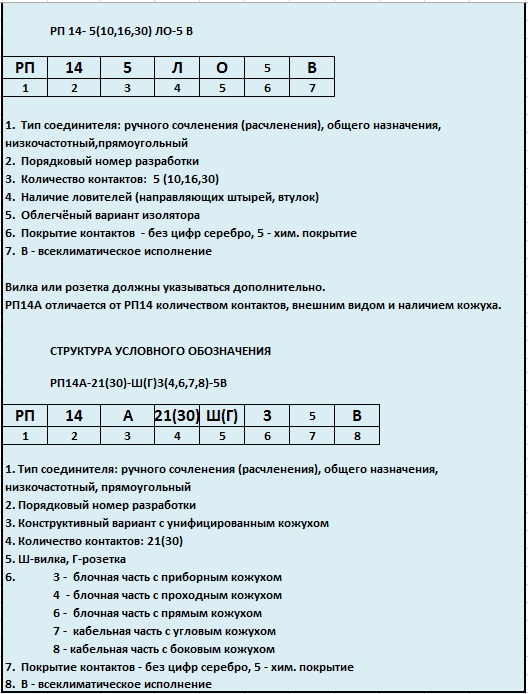

РП14-30 Розетка - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения - расчленения; 14 - порядковый номер разработки; 30 - количество контактов; покрытие контактов серебром (отсутствие цифры); отсутствие буквы В - климатическое исполнение УХЛ. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Соединители РП14 предназначены для внутреннего монтажа. Контакты вилок и розеток плавающие. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления РОССИЯ
Нормы и требования ЕСЗ.656.015ТУ
Дата изготовленияi 2020
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 31,2
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RP14-30 Rosette, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП14
Типономинал / Типоконструкция розетка
Фактическая маркировка РП14-30
Количество контактов 30
Вид контактов ножевые
Размер контактов 3,5х0,6 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 7 mm
Шаг контактов в ряду 6,1 mm
Количество рядов контактов 3
Наличие замка для фиксации нет замка
Наличие ловителей нет ловителей
Наличие кожуха нет кожуха
Вид изолятора вариант II
Материал изолятора карболит
Цвет изолятора коричневый

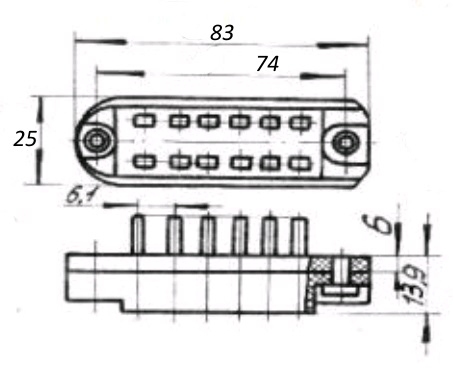

Длина изолятора 83 mm
Ширина изолятора 25 mm
Высота изолятора 13,9 mm
Габаритные размеры L*W*H 82х25х22 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 74 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,2 mm
Метод сочленения врубной
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 800 V
Рабочий ток, max 5 A
Сопротивление контактов не более 30 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-3000 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции 2550 V

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Атмосферное давление от 1х 10⁻¹² Pa до 50,6 10⁴ Pa
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Минимальная наработка 10 000 час.
Макс. срок хранения 15 лет
РП14-30 Розетка, карболит (вар.2) 2020   (datasheet)

Полные аналоги

РП14-30 Розетка, карболит (вар.2) 2020, фото
Артикул (ID): KP-5944
РП14-30 Розетка, карболит (вар.2) 2020
  • 450 ₽ 1 шт.
РП14-30 Розетка, карболит, (вар.2) 2003г, фото
Артикул (ID): SK-6602
РП14-30 Розетка, карболит, (вар.2) 2003г
  • 350 ₽ 1 шт.
РП14-30 Розетка карболит (вар.2) "1"., фото
Артикул (ID): OF-2302
РП14-30 Розетка карболит (вар.2) "1".
  • 350 ₽ 1 шт.
РП14-30-В Розетка, карболит (вар.2) 1986г, фото
Артикул (ID): TN-2692
РП14-30-В Розетка, карболит (вар.2) 1986г
  • 350 ₽ 1 шт.

Функциональные аналоги

РП14-30 Розетка, карболит (вар.1), фото
Артикул (ID): ZX-2010
РП14-30 Розетка, карболит (вар.1)
  • 213.41 ₽ 1 шт.
РП14-30 Розетка, карболит, (вар.1) "1"., фото
Артикул (ID): TP-8168
РП14-30 Розетка, карболит, (вар.1) "1".
  • 350 ₽ 1 шт.
РП14-30 Розетка, карболит зубч, (вар.1) "5"., фото
Артикул (ID): TM-8648
РП14-30 Розетка, карболит зубч, (вар.1) "5".
  • 350 ₽ 1 шт.
РП14-30 Розетка, карболит (вар.1) Эльбрус, фото
Артикул (ID): OP-568
РП14-30 Розетка, карболит (вар.1) Эльбрус
  • 350 ₽ 1 шт.
РП14-30 Розетка, карболит, (вар.1) 1992г, фото
Артикул (ID): SK-6569
РП14-30 Розетка, карболит, (вар.1) 1992г
  • 350 ₽ 1 шт.

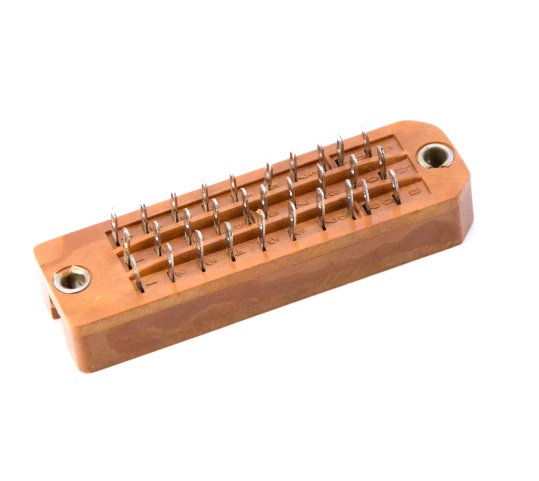

СН7-30 Розетка карболит Октябрь, фото
