РП14-16Л-В Розетка с ловителем, карболит (вар.2) (арт. TN-606)

ПО " Эльбрус" , Изобильный; ЕСЗ.656.015ТУ; 800 V; 5 A; " 5" - ВП, ПЗ; нет кожуха; -

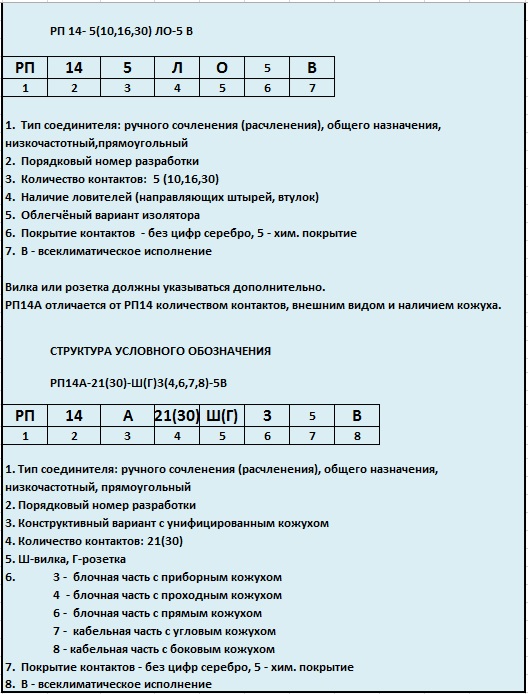

РП14-16ЛВ Розетка - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения; 14 - порядковый номер разработки; 16 - количество контактов; Л - наличие ловителя (направляющих штырей); покрытие контактов серебром (отсутствие цифры); отсутствие буквы В - климатическое исполнение УХЛ. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Соединители РП14 предназначены для внутреннего монтажа. Контакты вилок и розеток плавающие. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО "Эльбрус", Изобильный
Страна изготовления СССР
Нормы и требования ЕСЗ.656.015ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 36
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RP14-16L-V Socket with catcher, carbolite (version 2)
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП14
Типономинал / Типоконструкция розетка
Фактическая маркировка РП14-16Л-В
Количество контактов 16
Вид контактов ножевые
Размер контактов 3,5х0,6 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 7 mm
Шаг контактов в ряду 6,1 mm
Количество рядов контактов 2
Наличие замка для фиксации нет замка
Наличие ловителей втулка
Наличие кожуха нет кожуха
Вид изолятора вариант II
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 71 mm
Ширина изолятора 18 mm
Высота изолятора 16 mm

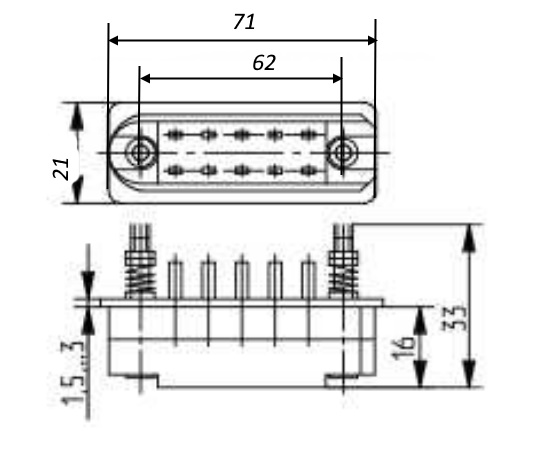

Габаритные размеры L*W*H 71х23х33 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 62 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,5 mm
Метод сочленения врубной
Состояние товара с хранения
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 800 V
Рабочий ток, max 5 A
Сопротивление контактов не более 30 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-3000 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции 2550 V

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Атмосферное давление от 1х 10⁻¹² Pa до 50,6 10⁴ Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Максимальный срок хранения 15 лет
Ресурс 3000 сочленений-расчленений
Минимальная наработка 10 000 час.
Макс. срок хранения 15 лет

Функциональные аналоги

Возможные аналоги

РП14-16ЛО Розетка Электродеталь, фото
РП14-16ЛО Розетка Электродеталь

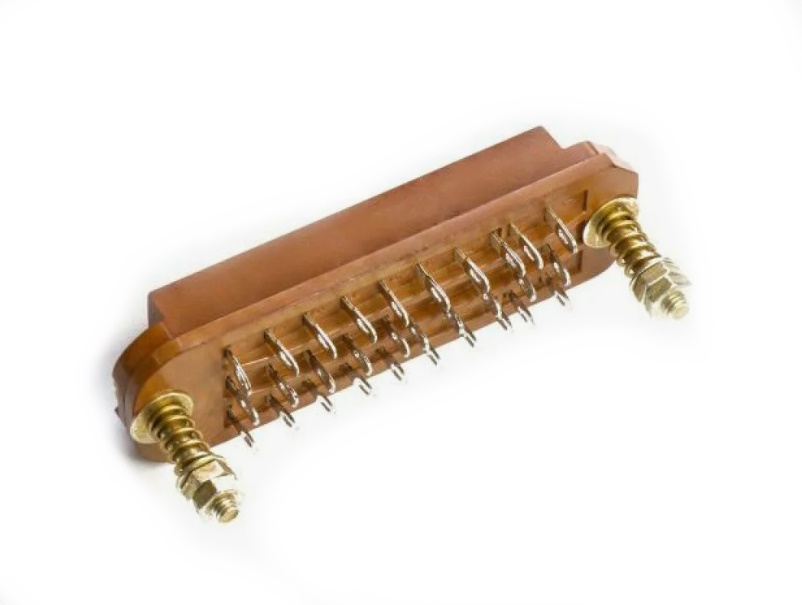

РП14-16ЛО-В Розетка Электродеталь, фото
РП14-16ЛО-В Розетка Электродеталь
