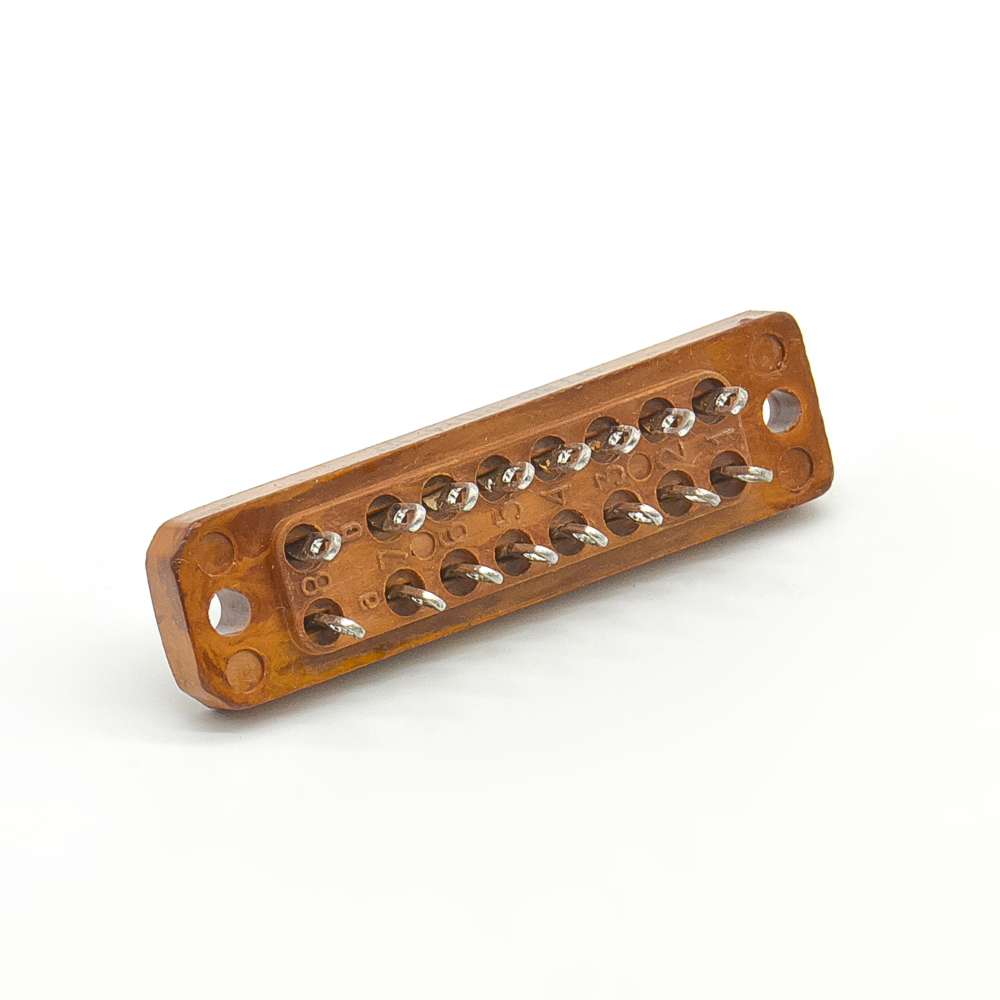

РП14-16 Вилка, карболит (вар.1) (арт. TM-8645)

ОАО «Карачевский завод «Электродеталь»; ЕСЗ.656.015ТУ; 800 V; 5 A; " 5" - ВП, ПЗ; нет кожуха; -
СССР
Артикул (ID): TM-8645
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1986
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ЕСЗ.656.015ТУ
Подробная документация
Аналоги и альтернативы
ID: 288567
На складе 76 шт
  • Цена от
    Включая НДС
     150 ₽
  • 1 шт. 150 ₽
Количество
Быстрый заказ

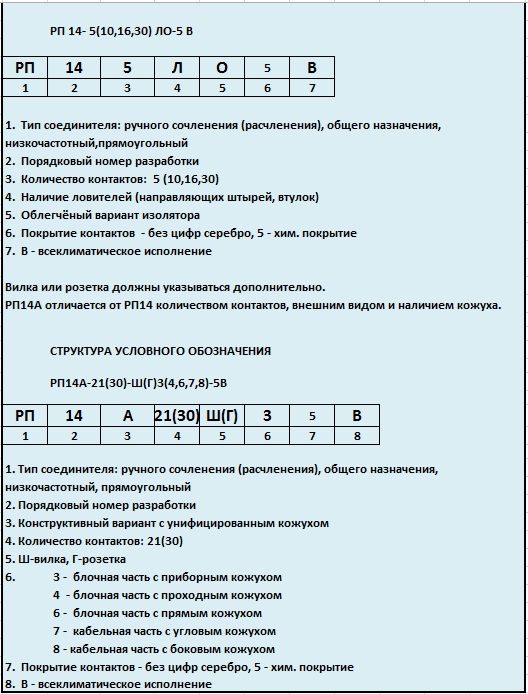

РП14-16 Вилка - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения; 14 - порядковый номер разработки; 16 - количество контактов; покрытие контактов серебром (отсутствие цифры); отсутствие буквы В - климатическое исполнение УХЛ. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Соединители РП14 предназначены для внутреннего монтажа. Контакты вилок и розеток плавающие. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования ЕСЗ.656.015ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 19,15
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RP14-16 Fork, carbolite (version 1)
Наличие паспорта - этикетки этикетка

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП14
Типономинал / Типоконструкция вилка
Фактическая маркировка РП14-16
Количество контактов 16
Вид контактов ножевые
Размер контактов 3,5х0,6 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 7 mm
Шаг контактов в ряду 6,1 mm
Количество рядов контактов 2
Наличие замка для фиксации нет замка
Наличие ловителей нет ловителей
Наличие кожуха нет кожуха
Вид изолятора вариант I
Материал изолятора карболит
Цвет изолятора коричневый

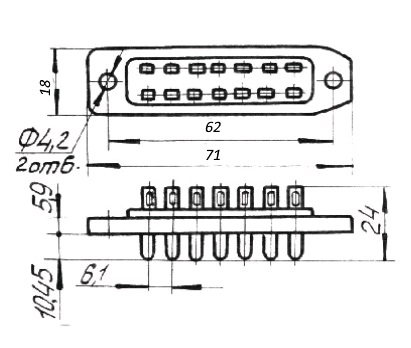

Длина изолятора 71 mm
Ширина изолятора 18 mm
Высота изолятора 7,1 mm
Габаритные размеры L*W*H 71х18х24 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 62 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,2 mm
Метод сочленения врубной
Состояние товара с хранения
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 800 V
Рабочий ток, max 5 A
Сопротивление контактов не более 30 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-3000 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции 2550 V

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Атмосферное давление от 1х 10⁻¹² Pa до 50,6 10⁴ Pa
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Максимальный срок хранения 15 лет
Ресурс 3000 сочленений-расчленений
Минимальная наработка 10 000 час.
Макс. срок хранения 15 лет
РП14-16 Вилка, карболит (вар.1)   (datasheet)

Функциональные аналоги

РП14-16 Вилка, карболит (вар.2) "5", фото
Артикул (ID): TP-8170
РП14-16 Вилка, карболит (вар.2) "5"
  • 150 ₽ 1 шт.
РП14-16 Вилка, карболит (вар.2), фото
Артикул (ID): TW-479
РП14-16 Вилка, карболит (вар.2)
  • 150 ₽ 1 шт.

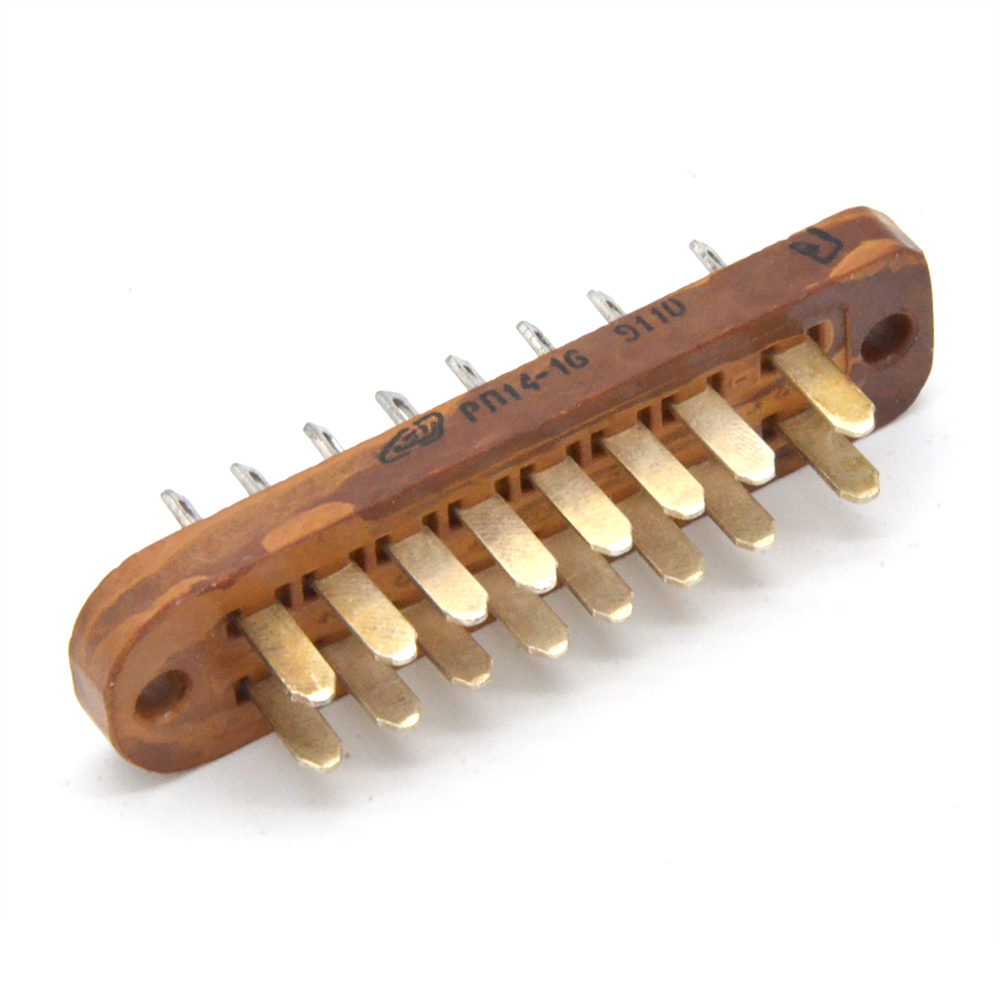

РП14-16 Вилка, карболит (вар.2)., фото
Артикул (ID): ZX-2001
РП14-16 Вилка, карболит (вар.2).
  • 15.2 ₽ 1 шт.
  • 14 ₽ от 10 шт.

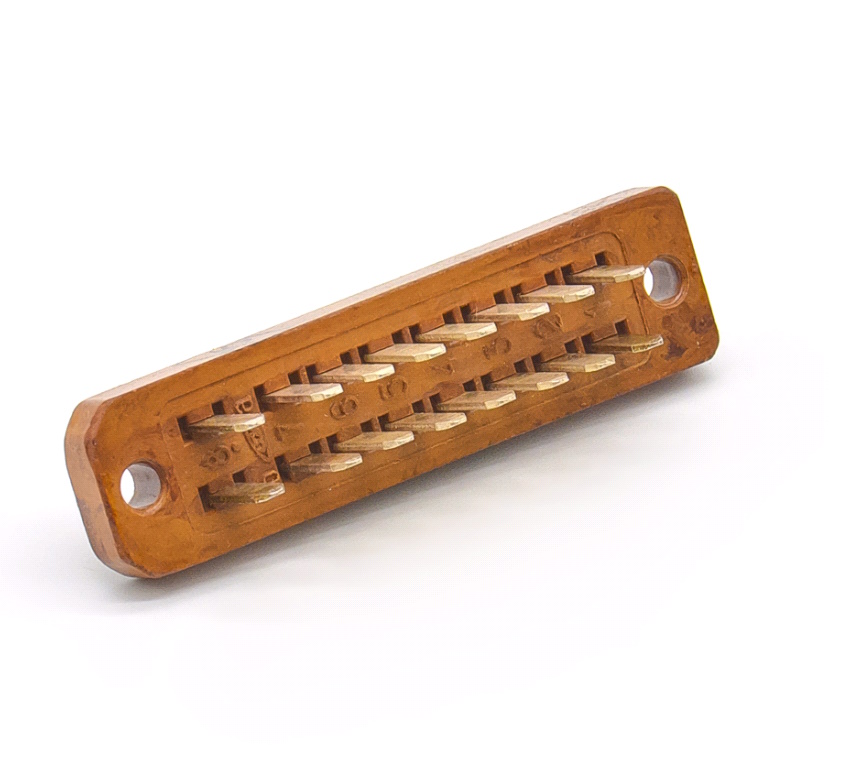

РП14-16-В Вилка Электродеталь, фото
