Скидка на  Переключатели перекидные (Тумблеры)
-20%

РП10-7Л Розетка с ловителем, карболит(арт. SN-8050)

ОАО «Карачевский завод «Электродеталь»; 1500 V; 15 A; " 5" - ВП, ПЗ; -; бРО.364.025 ТУ
СССР
Артикул (ID): SN-8050
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1975-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ бРО.364.025 ТУ
Подробная документация
Аналоги и альтернативы
ID: 256490
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

РП10-7Л Розетка с ловителем - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения) общего назначения низкочастотный, прямоугольный; 10 - порядковый номер разработки; 7 - количество контактов; Л - наличие ловителя (направляющих штырейО - покрытие контактов олово-висмут (без буквы покрытие контактов серебром); отсутствие буквы В - климатическое исполнение УХЛ. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов напряжением до 1500 В. Соединители РП10 имеют плавающие контакты. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РП10-7Л Розетка с ловителем, карболит
Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования БР0.364.025 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 14,35
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RP10-7L Socket with catcher, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП10
Типономинал / Типоконструкция розетка
Фактическая маркировка РП10-7Л
Количество контактов 7
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 2
Наличие замка для фиксации есть замок
Наличие ловителей втулка
Наличие кожуха нет кожуха
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 42 mm
Ширина изолятора 22 mm
Высота изолятора 9 mm

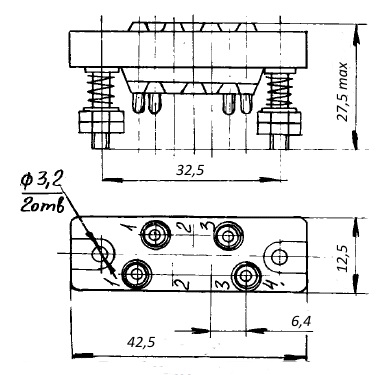

Габаритные размеры L*W*H 42х12,5х26 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 32,5 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Метод сочленения врубной

Технические характеристики

Рабочее напряжение, max 1500 V
Рабочий ток, max 15 A
Сопротивление контактов не более 4 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-2500 Hz
- амплитуда ускорения 18 g
Электрическая прочность изоляции 2700-3800 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Максимальный срок хранения 25 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 12000 час.
Макс. срок хранения 25 лет
РП10-7Л Розетка с ловителем, карболит   (datasheet)

Полные аналоги

РП10-7Л Розетка с ловителем, карболит, 2000г, фото
Артикул (ID): TN-4185
РП10-7Л Розетка с ловителем, карболит, 2000г

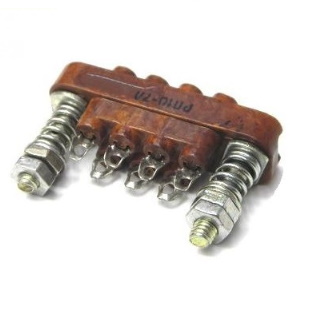

РП10-7Л Розетка Снежеть, фото
РП10-7Л Розетка Снежеть
УЗНП9-7ВП12-Л Розетка Лтава, фото
УЗНП9-7ВП12-Л Розетка Лтава

Функциональные аналоги

РП10-7Л-В Розетка Снежеть, фото
РП10-7Л-В Розетка Снежеть
РП10-7Л-В Розетка Электродеталь, фото
РП10-7Л-В Розетка Электродеталь
РП10-7Л-О Розетка Электродеталь, фото
РП10-7Л-О Розетка Электродеталь

Возможные аналоги

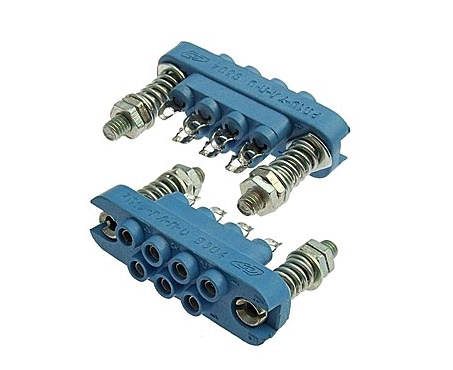

РП10-7Л-П-О Розетка Электродеталь, фото
