РП10-7 "З" Вилка с замком, карболит (арт. TN-4300)

ОАО «Карачевский завод «Электродеталь»; 1500 V; 15 A; " 1" - ОТК; -; БРО.364.025ТУ
РОССИЯ
Артикул (ID): TN-4300
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 2001
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ БРО.364.025ТУ
Подробная документация
Аналоги и альтернативы
ID: 238974
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Электрический низкочастотный прямоугольный соединитель РП10-7"З" предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного тока. Расшифровка: РП - тип соединителя: ручного сочленения (расчленения) общего назначения, низкочастотный, прямоугольный, 10 - порядковый номер разработки, 7 - количество контактов, "З" - наличие замка для фиксации сочлененного положения, покрытие контактов серебром. Вилки и розетки могут иметь металлический литой или пластмассовый кожух с прямым и угловым выходом кабеля и фиксирующие замки.  Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования БР0.364.025 ТУ
Дата изготовленияi 2000-2009
Вид приемки i "1"- ОТК
Масса изделия, гр 10,2
Вид упаковки картонная коробка (100шт)
Состояние упаковки самоупаковка
Транслитерация RP10-7 "Z" Fork with lock, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП10
Типономинал / Типоконструкция вилка
Фактическая маркировка РП10-7"3"
Количество контактов 7
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 2
Наличие замка для фиксации есть замок
Наличие ловителей нет ловителей
Наличие кожуха нет кожуха
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 42 mm
Ширина изолятора 22 mm
Высота изолятора 9 mm

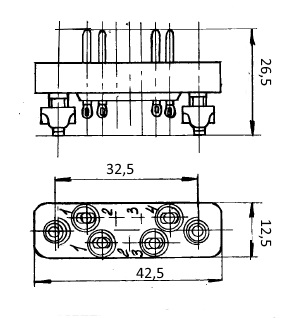

Габаритные размеры L*W*H 42х12,5х22 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 32,5 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,6 mm
Метод сочленения врубной
Состояние товара с хранения

Технические характеристики

Рабочее напряжение, max 1500 V
Рабочий ток, max 15 A
Сопротивление контактов не более 4 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-2500 Hz
- амплитуда ускорения 18 g
Электрическая прочность изоляции 2700-3800 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Максимальный срок хранения 25 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 12000 час.
Макс. срок хранения 25 лет
РП10-7 "З" Вилка с замком, карболит   (datasheet)

Полные аналоги

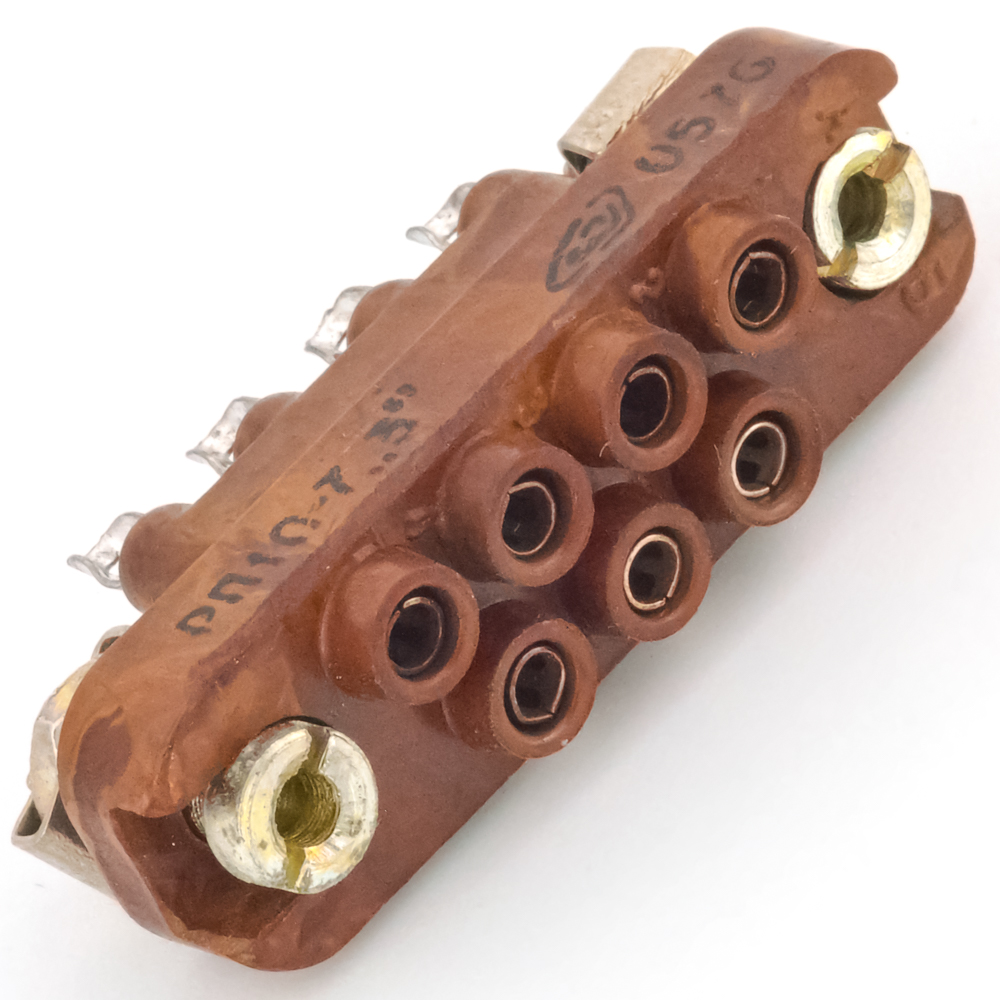

РП10-7 "З" Розетка с замком, карболит, фото
Артикул (ID): TL-2235
РП10-7 "З" Розетка с замком, карболит
РП10-7 "З" Вилка СНЕЖЕТЬ, фото
РП10-7 "З" Вилка СНЕЖЕТЬ
РП10-7 "З"-В Вилка Электродеталь, фото
РП10-7 "З"-В Вилка Электродеталь
УЗНП9-7ВП12-З Лтава, фото
УЗНП9-7ВП12-З Лтава
УЗНП9-7ВП12-З-В Лтава, фото
УЗНП9-7ВП12-З-В Лтава

Функциональные аналоги

РП10-7 "З"-О Вилка Электродеталь, фото
РП10-7 "З"-О Вилка Электродеталь
РП10-7 "З"-О Вилка Электродеталь, фото
РП10-7 "З"-О Вилка Электродеталь
РП10-7 "З"-О Вилка СНЕЖЕТЬ, фото
РП10-7 "З"-О Вилка СНЕЖЕТЬ

Возможные аналоги

РП10-7 "З"-П-О Вилка с замком, пластмасса, фото
Артикул (ID): SK-6526
РП10-7 "З"-П-О Вилка с замком, пластмасса
РП10-7 "З"-П-О Вилка Электродеталь, фото
РП10-7 "З"-П-О Вилка Электродеталь
