РП10-15П-П Вилка без ловителей, прямой кожух, пластмасса, перекрут (арт. SK-8520)

ОАО «Карачевский завод «Электродеталь»; 1500 V; 15 A; " 1" - ОТК; алюминий; БРО.364.025ТУ
СССР
Артикул (ID): SK-8520
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1984
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ БРО.364.025ТУ
Подробная документация
ID: 258450
На складе 10 шт
  • Цена от
    Включая НДС
     365 ₽
  • 1 шт 383 ₽
  • от 5 шт 365 ₽
Количество
Быстрый заказ

Электрический низкочастотный прямоугольный соединитель РП10-15П-П предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного тока. Расшифровка: РП - тип соединителя: ручного сочленения (расчленения) общего назначения, низкочастотный, прямоугольный, 10 - порядковый номер разработки, 15 - количество контактов, П - наличие корпуса с прямым выходом кабеля (жгута), П - изолятор из термопластичного материала. Вилки и розетки могут иметь металлический литой или пластмассовый кожух с прямым и угловым выходом кабеля и фиксирующие замки.  Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РП10-15П-П Вилка без ловителей, прямой кожух, пластмасса, перекрут
Код ТНВЭД 8536508008
Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования БР0.364.025 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 51,85
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RP10-15P-P Fork without catchers, straight casing, plastic
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП10
Типономинал / Типоконструкция вилка
Фактическая маркировка РП10-15ЛП
Количество контактов 15
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 2
Наличие замка для фиксации нет замка
Наличие ловителей нет ловителей
Наличие кожуха прямой
Материал кожуха алюминий
Цвет кожуха серый
Материал изолятора пластмасса
Цвет изолятора коричневый
Длина изолятора 68 mm
Ширина изолятора 12,5 mm
Высота изолятора 9 mm

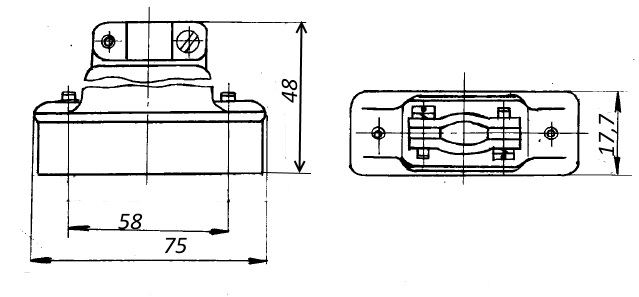

Габаритные размеры L*W*H 75х48х18 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 58 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Метод сочленения врубной
Дополнительные характеристики перекрут

Технические характеристики

Рабочее напряжение, max 1500 V
Рабочий ток, max 15 A
Сопротивление контактов не более 4 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-2500 Hz
- амплитуда ускорения 18 g
Электрическая прочность изоляции 2700-3800 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Ресурс 500 сочленений-расчленений
Минимальная наработка 12000 час.
Макс. срок хранения 25 лет
РП10-15П-П Вилка без ловителей, прямой кожух, пластмасса, перекрут   (datasheet)
